Interrupteur mural 1 canal avec variateur d'intensité 0-10 V pour éclairage LED

smartspower offre un type de maison de style traditionnel 0 10v variateur , Interrupteur mural à bouton-poussoir à un canal, peut contrôler tout type de lampes, obtenir facilement l'effet d'éclairage ultime

  • article no.:

    SMT-U-1CVDW1

  • marque:

    SMARTS

  • tension d'entrée:

    100-277VAC

  • courant de sortie:

    Max.50mA

  • certification:

    ETL,CE, FCC, ROHS

  • garantie:

    5 years
enquête maintenant
détails du produit

Interrupteur mural 1 canal avec variateur d'intensité 0-10 V pour éclairage LED

Nouveau et amélioré 1 canal 0-10 V Interrupteur mural pour gradation Contrôle. Facile à installer, personnalisez facilement le niveau d'éclairage pour chaque pièce de la maison. Obtenez une gradation stable, fluide et sans scintillement.


Instructions d'installation

Veuillez lire avant l'installation.

Modèle
SMT-U-1CVDW1
SMT-U-1CVDG1
Couleur
Blanc
Gris
Capacité maximale (limitée par la première éventualité atteinte)
Tension d'entrée : CA 110-277 V ~ 50 / 60 Hz
Courant de sortie (alimentation bus DALI intégrée)
50 mA
charges
120 V : 500 W 277 V : 1 000 W


1. Coupez l'alimentation au niveau du disjoncteur


AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.
Peut entraîner des blessures graves, voire mortelles. Coupez l'alimentation au niveau du disjoncteur ou du fusible avant l'installation.
2. Retirez l'appareil existant et montez le siège fixe du contrôleur

3、Étiquetez et retirez les fils existants

Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, étiquetez le fil de la vis de couleur différente.


4、Connectez le variateur (1)

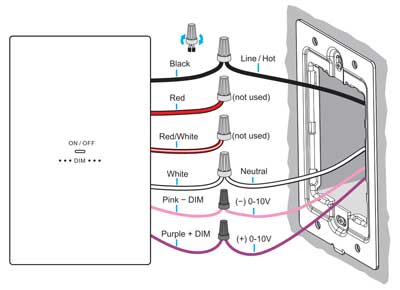

Câblage simple

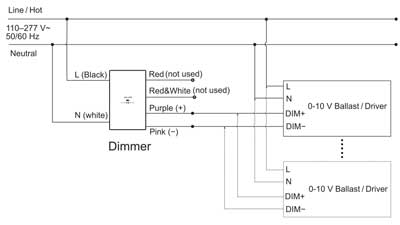

Remarque : le variateur et le ballast/pilote 0-10 V sont connectés indépendamment à l'alimentation d'entrée (secteur CA)

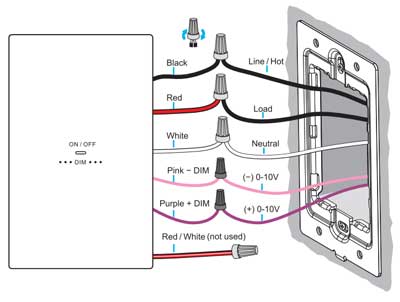

Câblage simple

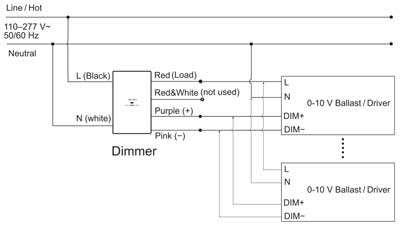

Remarque : connectez le fil d'entrée CA sous tension (L) du ballast/pilote 0-10 V au fil de charge du variateur (rouge).
Dépannage :
Si le variateur peut démarrer, mais que le ballast/pilote 0-10 V ne démarre pas, veuillez vérifier si le fil chaud et le fil neutre à l'entrée du variateur (ou du ballast/pilote 0-10 V) sont inversés.

5. Connectez le variateur (2)

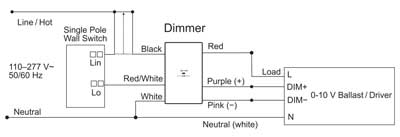

Câblage à 3 voies



Remarque : l'utilisation d'un interrupteur unipolaire standard peut être combinée avec un contrôleur pour former un système d'interrupteur à double commande


6. Monter le variateur

Appuyez et enclenchez pour terminer l'installation

7. Mettre le courant sous tension au disjoncteur


8. Configuration du fonctionnement du variateur

Remarque : Lorsque le bouton de gradation atteint sa luminosité maximale ou minimale (appui long), le voyant lumineux clignote lentement.

Lo Réglage de la garniture d'extrémité en W
Facultatif
1. Avec les lumières allumées et réglées sur le niveau d'éclairage le plus bas, tournez la molette de réglage bas de gamme dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.
2. Éteignez les lumières et allumé. Si les lumières ne s'allument pas ou ne sont pas stables, tournez légèrement la molette de réglage des basses fréquences dans le sens des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.

9. Dimensions du produit
