Alimentation pour bande lumineuse LED 40 W, 100-277 VCA, courant constant, 0,10 V, intensité variable, classe P

Alimentation LED ultra-mince 40 W 0-10 V à intensité variable Fonctionnement à courant constant. Le module de programmation intelligent NFC intégré permet aux utilisateurs d'ajuster la plage de courant de sortie via l'application NFC, pour une gradation stable et fluide.
  • article no.:

    SMT-WDI040-CDA
  • marque:

    SMARTS
  • tension d'entrée:

    100-277VAC
  • tension de sortie:

    3-42V
  • courant de sortie:

    400-1400mA
  • mode de fonctionnement:

    Constant Current
  • certification:

    UL,CE, FCC, ROHS
  • garantie:

    7 years
enquête maintenant
détails du produit

Alimentation pour bande lumineuse LED 40 W, 100-277 VCA, courant constant, 0,10 V, intensité variable, classe P

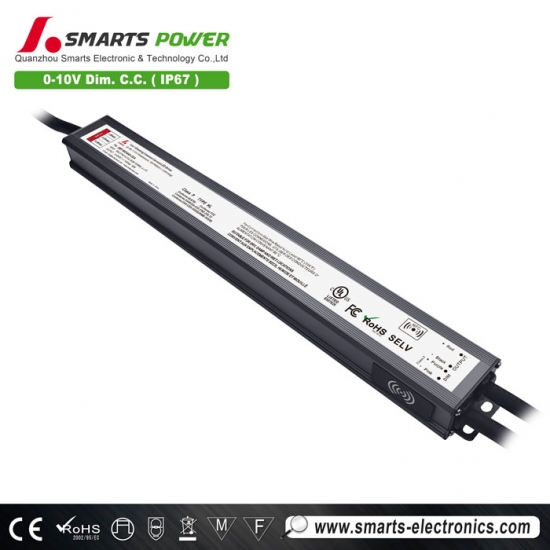

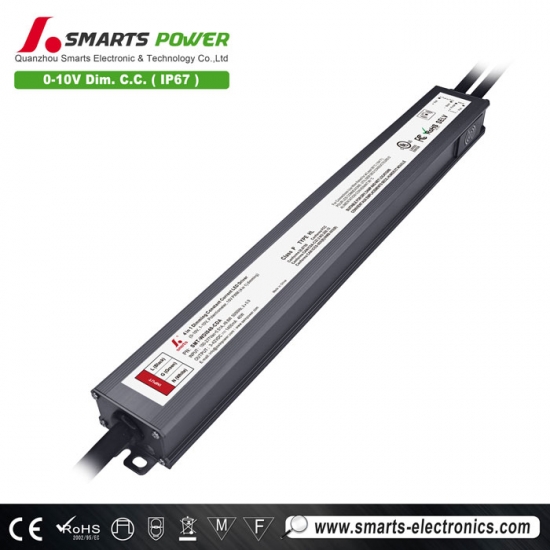

Ultra-mince Alimentation LED 40 W à intensité variable 0-10 V Boîtier en aluminium pour une excellente dissipation thermique, adapté à une utilisation en extérieur, dans des espaces secs et humides. Convient pour une installation avec éclairage LED ou pour des projets d'éclairage de signalisation mobile.

Spécification

Modèle SMT-WDI040-CDA
Certificat ENEC / UL / cUL / FCC / SELV / CE / ROHS / Reach / Classe P / Type HL / UKCA
Sortir Tension continue 3-42V
Réglementation actuelle ±2%
Ondulation actuelle <4%
Courant de dépassement <0,1%
Courant nominal 400-1400 mA (le courant de sortie peut être ajusté arbitrairement dans cette plage à l'aide de NFC)
Puissance nominale 40 W
Saisir Plage de tension 100-277 VCA
Gamme de fréquences 47 - 63 Hz
Facteur de puissance (typ.) à pleine charge >0,98 à 120 VCA >0,96 à 230 VCA >0,93 à 277 VCA
THD (typ.) à pleine charge ≤13% à 120 VCA ≤17% à 230 VCA ≤23% à 277 VCA
Efficacité (typ.) à pleine charge >83 % à 120 VCA >83 % à 230 VCA >82 % à 277 VCA
Courant alternatif (max.) 0,51 A
Courant d'appel (typ.) 5,5 A, 50 %, 78 us à 120 VAC ; 10,5 A, 50 %, 76 us à 230 VAC ; 12,5 A, 50 %, 78 us à 277 V CA
Courant de fuite < 0,5 mA
Protection Court-circuit Mode courant constant, peut récupérer automatiquement après une élimination anormale
Surcharge ≤110% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée
Surchauffe Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ;
Température ambiante supérieure à 60℃±5℃ pour réduire la production à 0 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ;
Environnement TEMPÉRATURE DE TRAVAIL -40~+50℃ (voir courbe de déclassement ci-dessous)
Humidité de travail 20 - 95 % HR sans condensation
Stockage TEM.,Humidité -40 - +80℃, 10 - 95% HR sans condensation
Coefficient de température ±0,03%/℃(0 - 50℃)
Vibration 10~500 Hz, 5 G 12 minutes/cycle, 72 minutes chacun sur les axes X, Y et Z
Sécurité et CEM Normes de sécurité Réglementation américaine : Réglementation européenne :
UL8750 CAN/CSA-C22.2 No.250.13 (États-Unis);E495946 EN61347-1 EN61347-2-13
Tension de tenue Réglementation américaine : Réglementation européenne :
Entrée/sortie : 3,75 kVca ; Entrée/sortie : 1,88 kVca ; Sortie/sortie : 1,88 kVca Entrée/sortie : 3,75 kVca ; Entrée/sortie-sortie : 1,5 kVca ; Sortie/sortie-sortie : 0,5 kVca
Résistance d'isolement Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR
Test d'immunité aux surtensions Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV
Émission CEM Réglementation américaine : Réglementation européenne :
FCC 47 CFR Partie 15, Sous-partie B (États-Unis) EN55015 EN 61000-3-3
Autres Poids net 0,5 kg
Dimension 314,7 x 38,5 x 23,6 mm (L x l x H)
Emballage 380*295*210mm 30 pièces / carton
Notes 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C.
2. Tolérance : comprend la tolérance de configuration et la régulation de charge.


Spécifications mécaniques


calibre de fil américain
LN30
Fil d'entrée Noir (L) Blanc (N) Vert (G) (3C*18AWG)
Fil de sortie Noir (V+) Blanc et gris (CW-) Jaune (WW-) (3C*18AWG)
Fil de signal Violet (D+) Rose (D-) (2C*18AWG)
Remarques :

Chaud conseil s :

Courant de transport maximal recommandé (A) = diamètre du fil (mm) 2 ) x 10A/mm 2 .

Par exemple : 1 mm 2 Câble de sortie, courant de transport maximal recommandé (A) = 1 mm 2 x 10A/mm 2 =10A


Fonctionnement de la gradation

En utilisant une gradation ---0-10/ 1-10 V / 10V PWM/ Potentiomètre atténuation


Fonction NFC





Application ProNFC

Appareils portables NFC

Téléchargement iOS

Téléchargement Android

Ajustez légèrement le courant de sortie par NFC

Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (lecture et écriture NFC

périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.

Définir facilement l'adresse par NFC

L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (lecture et écriture NFC)

périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
