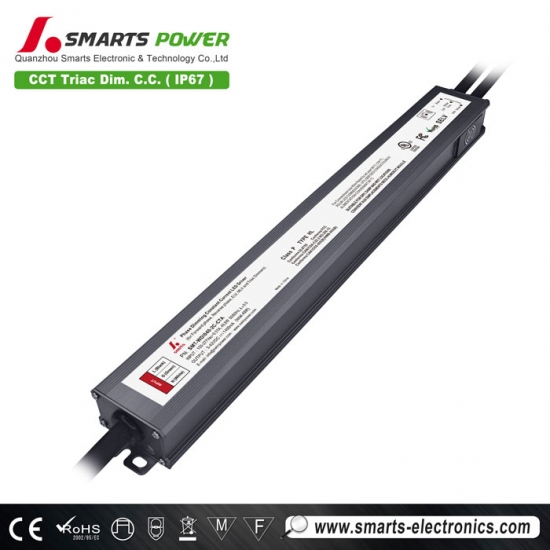

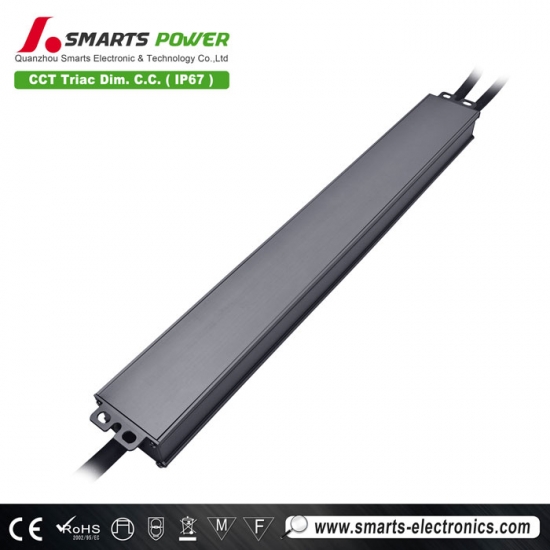

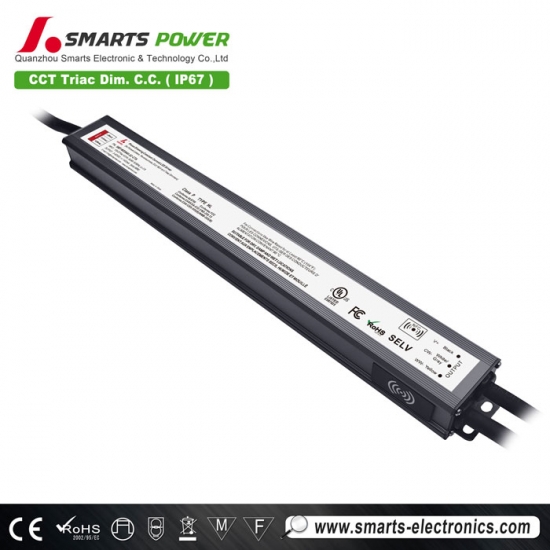

Pilote LED à courant constant 100-277 V CA, taille mince, triac, intensité variable, CCT 40 W, pour éclairage LED

Ce alimentation LED à courant constant 40 W à intensité variable triac Plage de tension d'entrée universelle de 100 à 277 VCA. Boîtier en aluminium, indice d'étanchéité IP67. Grâce à sa conception unique de gradation CCT, il permet de passer à une lumière chaude. Conforme aux réglementations internationales en matière d'éclairage de sécurité.
  • article no.:

    SMT-WDI040-2C-CTA
  • marque:

    SMARTS
  • tension d'entrée:

    100-277VAC
  • tension de sortie:

    3-42V
  • courant de sortie:

    400-1400mA
  • mode de fonctionnement:

    Constant Current
  • certification:

    UL,CE, FCC, ROHS
  • garantie:

    7 years
enquête maintenant
détails du produit

Pilote LED à courant constant 100-277 V CA, taille mince, triac, intensité variable, CCT 40 W, pour éclairage LED

Pilote LED à courant constant à intensité variable Triac 40 W Fonction PFC active intégrée. Rendement jusqu'à 83 %. Boîtier entièrement en aluminium, excellente dissipation thermique, compatible avec la plupart des variateurs Triac du marché, pour une gradation fluide et stable. Garantie 7 ans.

Spécification

Modèle SMT-WDI040-2C-CTA
Certificat UL / cUL / FCC / Classe P / Type HL
Sortir Tension continue 3-42V
Réglementation actuelle ±2%
Ondulation actuelle <5%
Courant de dépassement <0,1%
Courant nominal 400-1400 mA (le courant de sortie peut être ajusté arbitrairement dans cette plage à l'aide de NFC)
Puissance nominale 40 W
Saisir Plage de tension 100-277 VCA
Gamme de fréquences 47 - 63 Hz
Facteur de puissance (typ.) à pleine charge >0,98 à 120 VCA >0,91 à 277 VCA
THD (typ.) à pleine charge ≤16% à 120 VCA ≤23% à 277 VCA
Efficacité (typ.) à pleine charge >82 % à 120 VCA >83 % à 277 VCA
Courant alternatif (max.) 0,51 A
Courant d'appel (typ.) 3,5 A, 50 %, 28 us à 120 VAC ; 9A, 50%, 25us à 277VAC
Courant de fuite < 0,5 mA
Protection Court-circuit Mode courant constant, peut récupérer automatiquement après une élimination anormale
Surcharge ≤110% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée
Surchauffe Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ;
Température ambiante supérieure à 60℃±5℃ pour réduire la production à 0 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ;
Environnement TEMPÉRATURE DE TRAVAIL -40~+50℃ (voir courbe de déclassement ci-dessous)
Humidité de travail 20 - 95 % HR sans condensation
Stockage TEM.,Humidité -40 - +80℃, 10 - 95% HR sans condensation
Coefficient de température ±0,03%/℃(0 - 50℃)
Vibration 10~500 Hz, 5 G 12 minutes/cycle, 72 minutes chacun sur les axes X, Y et Z
Sécurité et CEM Normes de sécurité UL8750 CAN/CSA-C22.2 No.250.13 (États-Unis);E495946
Tension de tenue Entrée/sortie : 3,75 kVca ; Entrée/sortie : 1,88 kVca ; Sortie/sortie : 1,88 kVca
Résistance d'isolement Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR
Test d'immunité aux surtensions Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV
Émission CEM FCC 47 CFR Partie 15, Sous-partie B (États-Unis)
Autres Poids net 0,5 kg
Dimension 314,7 x 38,5 x 23,6 mm (L x l x H)
Emballage 380*295*210mm 30 pièces / carton
Remarques 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C.
2. Tolérance : comprend la tolérance de configuration et la régulation de charge.
3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10.


Spécifications mécaniques


calibre de fil américain
LN30
Fil d'entrée Noir (L) Blanc (N) Vert (G) (3C*18AWG)
Fil de sortie Noir (V+) Blanc et gris (CW-) Jaune (WW-) (3C*18AWG)
Remarques :


Fonctionnement de la gradation

Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase g

1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) en connectant un variateur de phase/Triac ou un système d'éclairage.

2. Fonctionnement avec des variateurs de phase directe, MLV et inverse, ELV, TRIAC ou un système d'éclairage.

Veuillez essayer d'utiliser des variateurs avec une puissance au moins 2 fois supérieure à la puissance de sortie du pilote.



Fonction NFC





Application ProNFC

Appareils portables NFC

Téléchargement iOS

Téléchargement Android

Ajustez légèrement le courant de sortie par NFC

Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (lecture et écriture NFC

périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.

Définir facilement l'adresse par NFC

L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (lecture et écriture NFC)

périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
