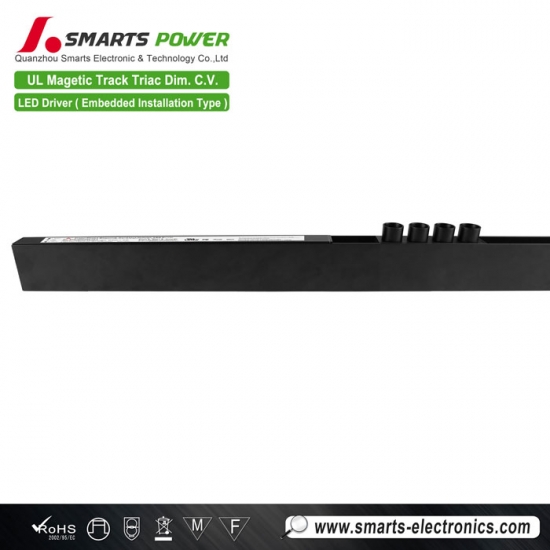

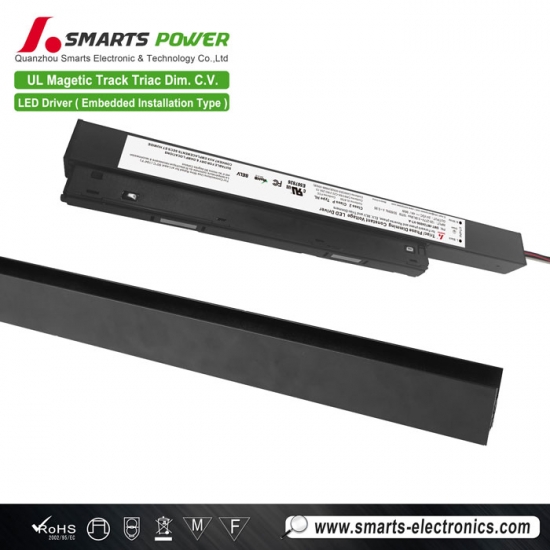

Ultra-mince 100W alimentation LED à triac à tension constante et à intensité variable Doté d'un boîtier en aluminium assurant une excellente dissipation thermique, ce luminaire offre de multiples protections contre les courts-circuits, les surchauffes et les surcharges. Compatible avec les systèmes d'éclairage sur rail les plus courants.
Spécification
| Modèle | SMT-IMT24100-VT-A | SMT-IMT48100-VT-A | |
| Certificat | UL/ SELV/ FCC/ RoHS/ REACH | ||
| Sortir | Tension continue | 24V | 48V |
| Tolérance de tension | ±1,5% | ±1% | |
| Régulation de tension | ≤0,5% | ||
| Courant nominal | 4.17A | 2.08A | |
| Puissance nominale | 100 W | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 110-277 V CA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 V CA 0,95 à 277 V CA | ||
| THD (typ.) à pleine charge | <20 % à 120 V CA et 277 V CA | ||
| Rendement (typ.) à pleine charge |
≥ 88,5 % à 120 V CA
≥91%@277VAC |
≥ 88,5 % à 120 V CA
≥91%@277VAC |
|
| Courant alternatif (max.) | 1,2 A | ||
| Courant d'appel (typ.) | 17 A, 810 µs à 50 % du courant de crête à 110 V CA ; 38 A, 148 µs à 50 % du courant de crête à 277 V CA | ||
| Courant de fuite | <0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, se rétablit automatiquement après la disparition du défaut. | |
| surcharge | ≤120 % Mode courant constant, récupération automatique après la disparition du défaut | ||
| Surchauffe | Tension de sortie coupée à 100 °C ± 10 °C, rétablissement automatique après refroidissement | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | ||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||
| Sécurité et CEM | normes de sécurité | UL8750 (États-Unis) | |
| Tension de tenue | I/P-0/P : 1,8 kV CA I/PF/G : 1,8 kV CA O/PF/G : 0,5 kV CA (US) | ||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Émissions CEM | Partie 15 Sous-partie B (États-Unis) de la FCC | ||
| Test d'immunité à la poussée | Modes différents : 2 kV, Mode commun : 4 kV | ||
| Autres | Poids net | 0,4 kg | |
| Dimension | 309,5*22,4*44 mm / 12,18*1,73*0,88 pouces (L*l*H) | ||
| Emballage | 20 pièces/carton | ||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. En cas de faible tension d'entrée, une réduction de la puissance de sortie est nécessaire pour garantir une longue durée de vie. | |||
Spécifications mécaniques
| calibre de fil américain MGQ101 | |
| Câbles d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Sortir | Intégration de la voie et passage à travers le courant de sortie du pilote de rail de guidage |
| Remarque : Veuillez vous assurer que vos connexions sont correctes, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Conseils chaleureux :
Courant maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant maximal recommandé (A) = 1 mm² × 10 A/mm² = 10 A
Piste compatible :
Fonctionnement de gradation
Utilisation d'une seule gradation ---Grillage TRIAC/Phase cut
La modulation de largeur d'impulsion (MLI) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
Un variateur de phase/triac ou un système d'éclairage.
Fonctionnement avec des variateurs ou systèmes d'éclairage TRIAC à phase directe/bord d'attaque (MLV) et à phase inverse/bord de fuite (ELV).
Le chargement minimum est d'environ 15%
Veuillez utiliser des variateurs d'une puissance au moins 1,5 fois supérieure à la puissance de sortie du circuit de commande.
