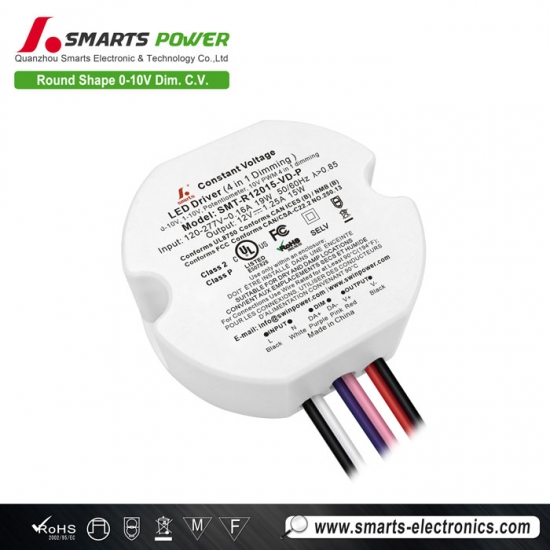

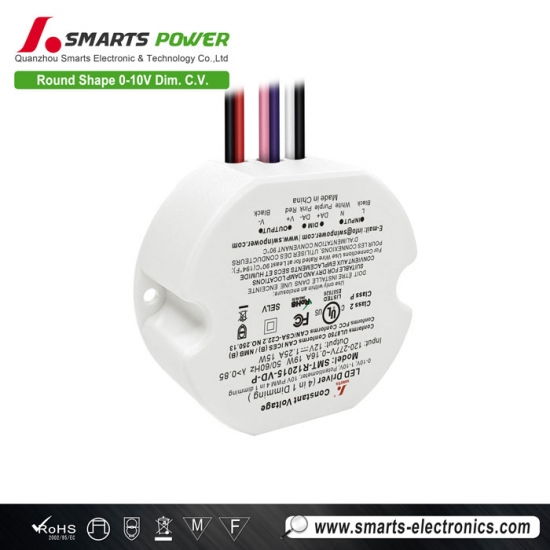

Alimentation LED ronde 120-277 V CA, intensité variable 0-10 V, 12 V/24 V, 15 W
Driver LED compact 15 W à tension constante et gradation 0-10 V. Il offre une gradation fluide, stable et sans scintillement de 0 à 100 %, une protection multiniveaux complète contre les courts-circuits, la surchauffe et les surcharges, et est conforme aux normes internationales de sécurité d'éclairage.
Spécification
| Modèle | SMT-R12015-VD-P | SMT-R24015-VD-P | SMT-R48015-VD-P | |
| Certificat | UL en cours d'homologation / RoHS / SELV | |||
| Sortir | Tension continue | 12V | 24V | 48V |
| Courant nominal | 1,25 A | 0,625A | 0,31A | |
| Puissance nominale | 15W | |||
| Tolérance de tension | ±0,5 V | |||
| Saisir | Plage de tension | 120-277 V CA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance à pleine charge | ≥0,98 à 120 V CA ≥0,9 à 277 V CA | |||
| THD (typ.) à pleine charge | ≤10% à 120 V CA ≤20% à 277 V CA | |||
| Efficacité à pleine charge | ≥73 % à 120 V CA ≥76%@277VAC |
≥77 % à 120 V CA ≥80%@277 VCA |
≥79 % à 120 V CA ≥81%@277VAC |
|
| Courant alternatif (max.) | 0,18A | |||
| Courant d'appel (typ.) | 1,62 A, 42 µs à 50 % du courant de crête à 120 V CA ; 6,72 A, 36 µs à 50 % du courant de crête à 277 V CA | |||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | ||
| surcharge | Mode hoquet 105%~120%, se rétablit automatiquement une fois la panne disparue. | |||
| Surchauffe | Température ambiante supérieure à 55℃±5℃, la production est réduite à 50 % ; Température ambiante supérieure à 60℃±5℃, sortie désactivée ; Lorsque la température est réduite à 45℃±5℃, la sortie revient à 100 %. |
|||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | ||
| Température du boîtier (Tc) | 90℃ | |||
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | |||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |||
| Vibration | 10 à 500 Hz, 2G, 12 minutes/cycle, axes X, Y et Z : 72 minutes chacun | |||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | ||
| Tension de tenue | I/PO/P : 1,88 kV CA | |||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | |||
| Émissions CEM | FCC 47 CFR Partie 15, Sous-partie B | |||
| Test d'immunité à la poussée | Ligne d'alimentation CA : Mode différentiel 1 kV | |||
| Autres | Poids net | 0,103 kg | ||
| Dimension | 54*48,2*24 mm (Φ*L*H) | |||
| Emballage | 380 x 290 x 155 mm, 100 pièces/carton | |||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à la charge nominale pour 120 VCA et une température ambiante de 25 °C. | |||
| 2. Une puissance de sortie réduite est nécessaire à basse tension d'entrée pour garantir une longue durée de vie. | ||||
 |
 |
 |
 |

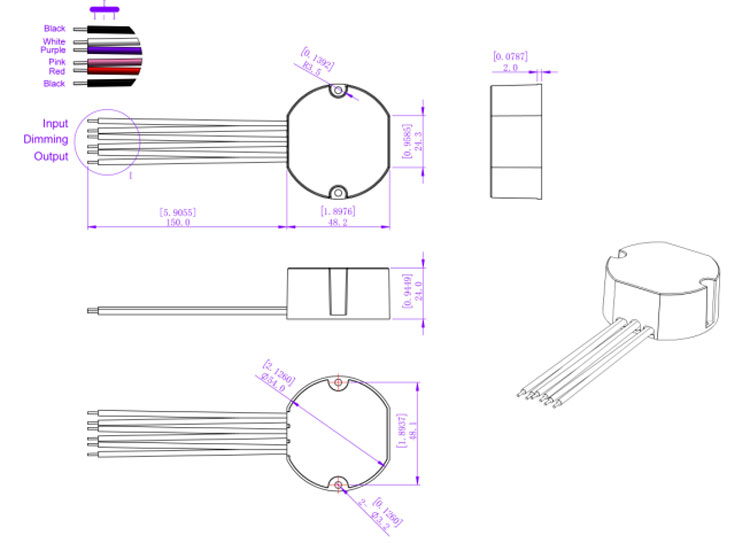

Spécifications mécaniques
Recommandation MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 123 |
| 13A | 160 | |
| 16A | 196 | |
| 20A | 246 | |
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 150 |
| 13A | 194 | |
| 16A | 239 | |
| 20A | 299 | |
Note：
1. Les quantités ci-dessus de pilotes de LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |
| Fil d'entrée | Noir (L) Blanc (N) (2*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2*22AWG) |
| Fil de gradation | Violet (DMX+) Marron (DMX-) Rose (GND) (3*22AWG) |

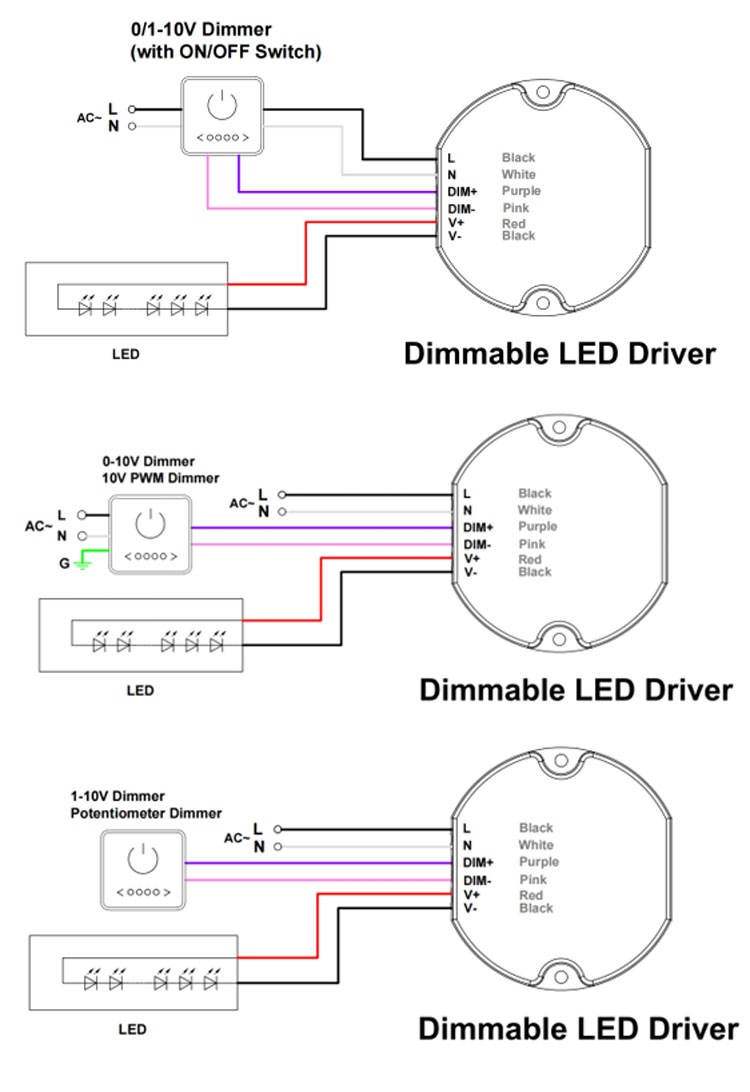

Fonctionnement de gradation
Utilisation d'un seul variateur ---0-10/ 1-10V/ 10V PWM/ Variation par potentiomètre

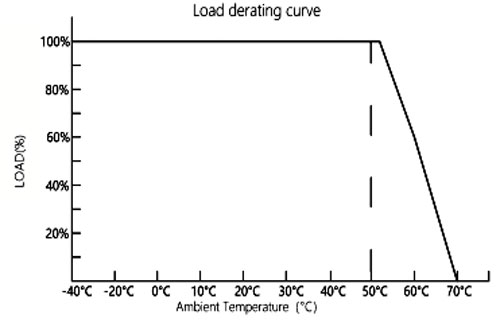

Courbe de déclassement
1. Pour prolonger leur durée de vie, veuillez vous référer à la courbe de déclassement et déclasser en fonction de la température.
2. Veuillez noter que l'élévation de température des luminaires LED sur une longue période entraînera une augmentation de leur consommation d'énergie.
Par conséquent, nous recommandons de prévoir une marge de sécurité au niveau de l'alimentation électrique afin d'éviter toute surcharge.
