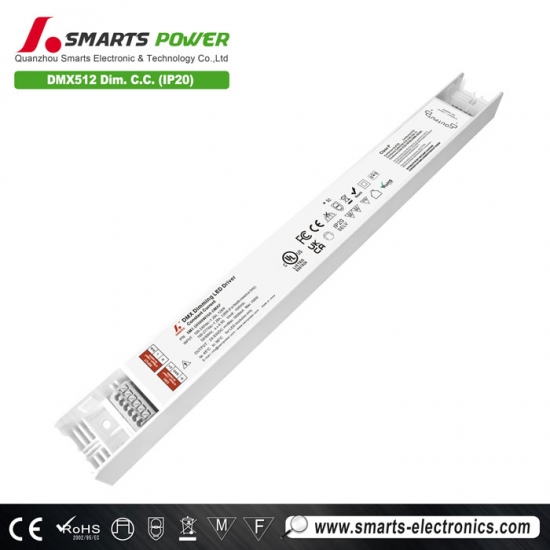

Alimentation pour bande LED 12 V, courant constant 160 mA-1600 mA DMX512 100 W, variateur
Smartspower nouveau alimentation LED à courant constant 100 W DMX512 à intensité variable avec une conception de coque en plastique et un indice d'étanchéité IP20, adapté à l'installation et à l'utilisation de projets d'éclairage LED intelligents à intensité variable en intérieur. Garantie de 7 ans.
Spécification
| Modèle | SMT-DI100W160-DMXP-T | SMT-DI100W210-DMXP-T | |
| Certificat | UL/FCC/CE /Classe P/TYPE HL/SELV/RoHS / Reach/ENEC/ICES/UKCA | ||
| Sortir | Courant nominal | 160 mA-1600 mA | 210 mA-2100 mA |
| Tension continue | 24V-93V | 12V-54V | |
| Puissance nominale | 100 W max | ||
| Tolérance de tension | ±30 mA | ||
| Tension à vide (max.) | 98 V max | ||
| Régulation des lignes | <0,1% | ||
| Régulation de charge | <0,1% | ||
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance à pleine charge | ≤0,95 | ||
| THD (typ.) à pleine charge | <10% | ||
| Efficacité à pleine charge | >88,5 % à 120 VCA 60 Hz >90,5 % à 230 VCA 50 Hz >90,5 % à 277 VCA 60 Hz | ||
| Puissance à vide (max.) | <3W | ||
| Consommation en veille (max.) | <0,5 W | ||
| Courant alternatif (max.) | <1,33 A | ||
| Courant d'appel (typ.) | 29,6A, 412us à 50%Icrête120V 56,8A, 120usà50%Icrête230V 68,4A, 580usà50%Icrête277V | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, redémarre automatiquement une fois la condition de défaut supprimée | |
| Surcharge | ≤120% Mode Hiccup ou mode puissance constante, récupère automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 55 ± 5℃, le courant de sortie sera réduit à 50 % ;
Température ambiante supérieure à 45 ± 5 ℃, récupère automatiquement après une baisse de température. Température ambiante supérieure à 75 ± 5℃, le courant de sortie sera réduit à 0 % ; Température ambiante supérieure à 45 ± 5 ℃, récupère automatiquement après une baisse de température. |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 à 90 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃,10 - 95% HR | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10~500 Hz, 2G 12 min/1 cycle, période de 72 min chacun le long des axes X, Y, Z | ||
| Sécurité et CEM | Normes de sécurité | EN61347-1 EN61347-2-13 (UE) et UL8750 (États-Unis) | |
| Tension de tenue | Entrée/sortie : 3,75 kVCA (UE) et Entrée/sortie : 1,8 kVCA (États-Unis) | ||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | ||
| Émission CEM | EN55015 EN61000-3-2,3 (UE) et FCC Partie 15, Sous-partie B ; ANSI C63.4:2014 (États-Unis) | ||
| Immunité CEM | EN61000-4-2,3,4,5,6,11 EN61547 (UE) | ||
| Surtension due à la foudre | DM:2KV CM:4KV | ||
| Norme de test stroboscopique | IEEE 1789 sans scintillement | ||
| Autres | Poids net | 0,43 kg | |
| Dimension | 375,8 x 34,8 x 24,1 mm (L x l x H) | ||
| Emballage | 32*24,5*355 50 pièces / carton | ||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à charge nominale et à 25℃ de température ambiante. | ||
| 2. Pour prolonger la durée de vie du pilote, veuillez réduire la charge à une tension d'entrée inférieure. | |||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||
|
4. Circuit électrique de gradation :
Remarque : ce circuit de contrôle est isolé, mais n'a pas évalué la classe 2. Veuillez vous référer au manuel d'installation pour connecter le variateur. ATTENTION : Plusieurs alimentations sont présentes. ATTENTION : présence de plusieurs alimentations électriques. |
|||
|
|
|
|

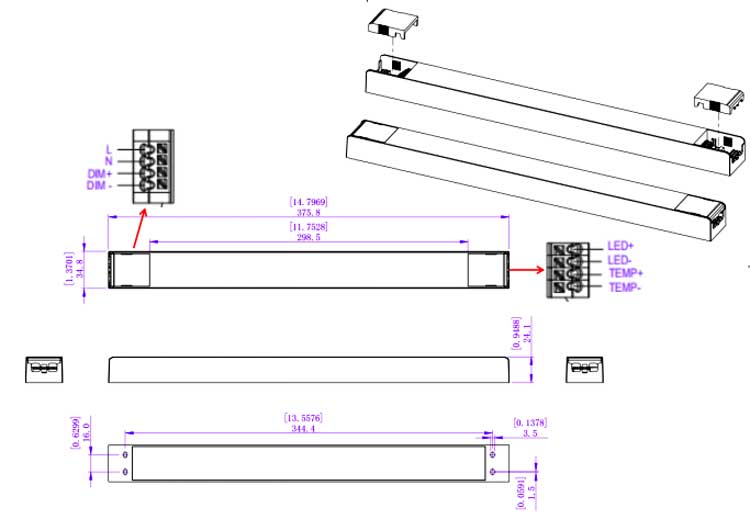

Spécifications mécaniques
Recommandation du MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 7 |
| 13A | 9 | |
| 16A | 11 | |
| 20A | 14 | |
| 25A | 18 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 14 |
| 13A | 18 | |
| 16A | 22 | |
| 20A | 28 | |
| 25A | 35 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 17 |
| 13A | 22 | |
| 16A | 27 | |
| 20A | 34 | |
| 25A | 42 | |
Note ：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 °C
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.

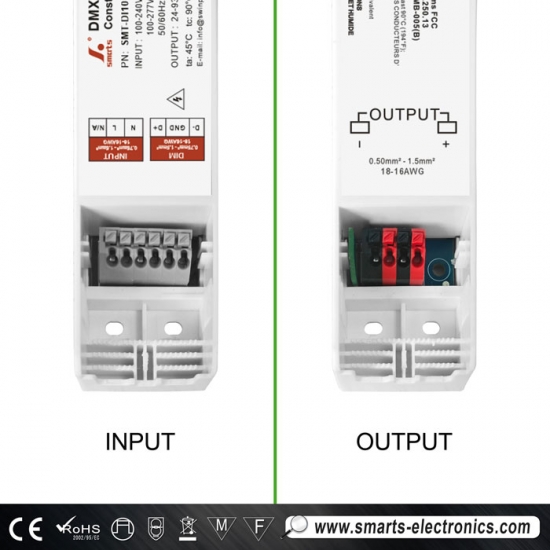

| Calibre de fil Globle | |
| DL100 | |
| Fil d'entrée et fil de gradation | Bornes grises 5P (0,2 mm2-1,5 mm2/24-16 AWG) |
| Fil de sortie et fil de température externe | Bornes rouges/noires 4P (0,2 mm2-1,5 mm2/24-16 AWG) |
| Remarques : assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Fonctionnement de la gradation
Note ：
1. Le nom du modèle SMT-DI020W070-DMX P signifie qu'il n'y a pas d'alimentation auxiliaire ni de contrôle de température, il n'y a donc pas de câblage correspondant pour le pilote LED.
2. Le nom du modèle SMT-DI020W070-DMX P -T signifie qu'il n'y a pas d'alimentation auxiliaire mais qu'il y a un contrôle de température, donc le pilote LED n'a pas de câblage d'alimentation auxiliaire.
Fonction NFC ：
Application ProNFC
Appareils portables NFC
Téléchargement iOS
Téléchargement Android
Ajustez légèrement le courant de sortie par NFC
Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (lecture et écriture NFC
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (lecture et écriture NFC)
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Produits connexes
|

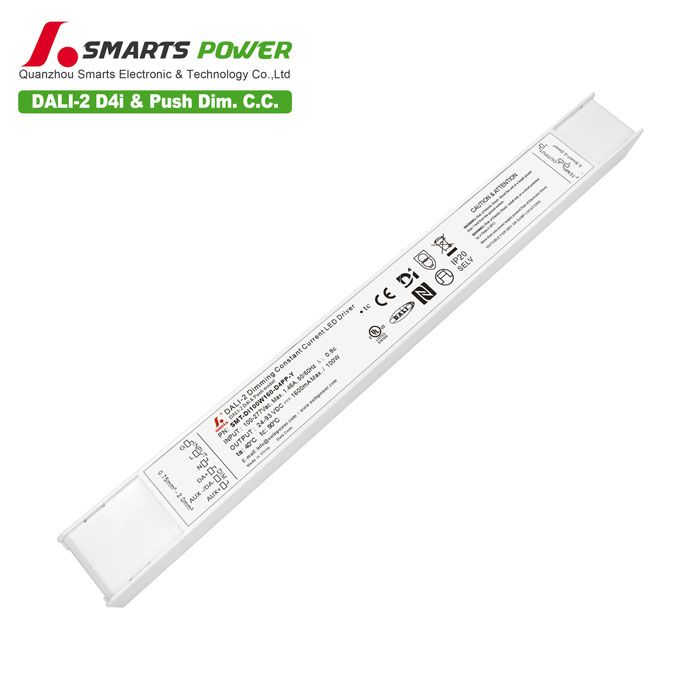

Mode : SMT-DI100W160-D4PP tension d'entrée : 100-277 Vca
