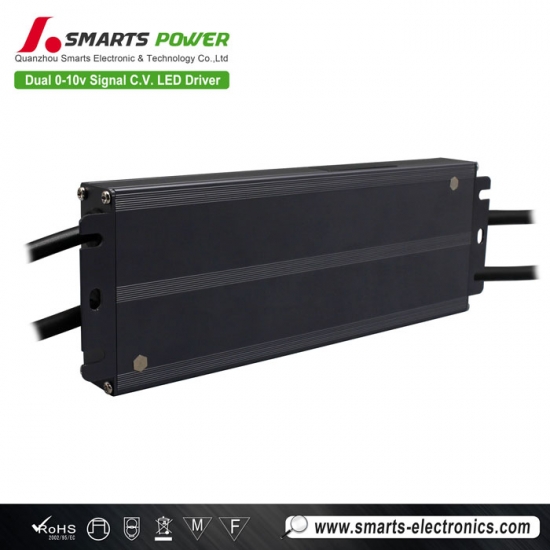

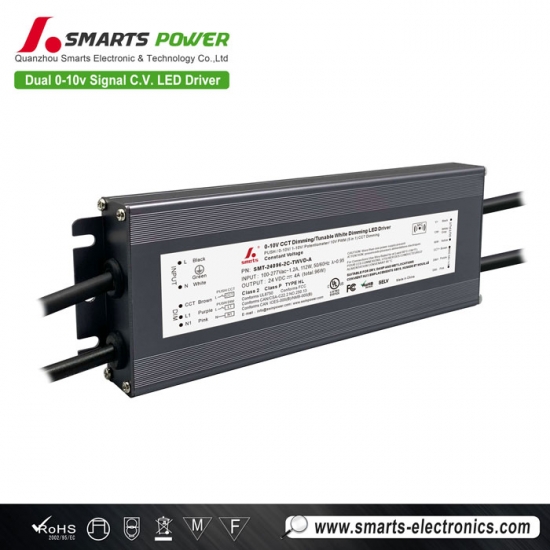

Ce Driver LED réglable à double signal 0-10V Doté d'un boîtier entièrement en aluminium pour une protection optimale et d'un indice d'étanchéité IP67, il convient aux environnements secs comme humides. Il intègre un module de programmation intelligent NFC permettant un réglage précis de la plage de tension de sortie via une application NFC.
Spécification
| Modèle | SMT-24096-2C-TWVD-A | SMT-48096-2C-TWVD-A | |
| Certificat | UL / cUL / FCC / Classe P / Classe 2 / TYPE HL / SELV / RoHS / REACH | ||
| Sortir | Tension nominale | 24V | 48V |
| Tension continue | Réglage 24-26 V par NFC | Réglage de la tension de 48 à 50 V par NFC | |
| Tolérance de tension | ±0,5 V | ±0,5 V | |
| Régulation de tension | ≤0,5% | ≤0,5% | |
| Régulation de charge | ≤1% | ≤1% | |
| Courant nominal | 4A | 2A | |
| Puissance nominale | 96W | ||
| Saisir | Plage de tension | 100-277 V CA | |
| Gamme de fréquences | 50 / 60 Hz | ||
| Facteur de puissance (typ.) à pleine charge | >0,95 | ||
| THD (typ.) à pleine charge | ≤15% | ||
| Rendement (typ.) à pleine charge |
88 % à 120 V CA 89 % à 230 V CA 90 % à 277 V CA |
88 % à 120 V CA 89 % à 230 V CA 90 % à 277 V CA |
|
| Courant alternatif (max.) | 1,2 A | ||
| Courant d'appel (typ.) | 28 A, 320 µs à 50 % de 120 V CA ; 90 A, 76 µs à 50 % de 230 V CA ; 58 A, 260 µs à 50 % de 277 V CA | ||
| Courant de fuite | <0,5 mA | ||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | |
| surcharge | Mode hoquet 105%~120%, se rétablit automatiquement une fois la panne disparue. | ||
| Surchauffe | Température de surface du boîtier 100℃±10℃ coupure de la tension de sortie, récupération automatique après refroidissement. | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | ||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||
| Vibration | 10 à 500 Hz, 5 GHz, 12 min/cycle, période de 72 min pour chaque axe X, Y et Z. | ||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | |
| Tension de tenue | I/PO/P : 1,88 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA | ||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | ||
| Émissions CEM | FCC CFR Titre 47 Partie 15 Sous-partie B : 2020 ; ICES-005 Édition 5 | ||
| Autres | Poids net | 0,83 kg | |
| Dimension | 232*78*25,1 mm (L*l*H) | ||
| Emballage | 300 x 280 x 215 mm, 20 pièces/carton | ||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. En cas de faible tension d'entrée, une réduction de la puissance de sortie est nécessaire pour garantir une longue durée de vie. | |||
Spécifications mécaniques
| calibre de fil américain | |
| DT100 | |
| Câbles d'entrée | Noir (L) Blanc (N) Vert (G) 3*18AWG |
| Câbles de sortie |
12 V : Noir (V+) Blanc (CW-) Jaune (WW-) 3 x 16 AWG
24 V et 48 V : Noir (V+), Blanc (CW-), Jaune (WW-), 3 fils de calibre 18 AWG |
| Fils de gradation |
Câble de gradation d'entrée : Marron (CCT), Violet (L1), Rose (N1), 3 × 18 AWG
Câble de gradation de sortie : Marron (CCT), Violet (DIM+), Rose (DIM-), 3 x 18 AWG |
| Remarque : Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Recommandation MCB :
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 11 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 23 | |
| 25A | 29 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
Note ：
1. Les quantités ci-dessus de pilotes de LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 ℃.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et des caractéristiques de déclenchement.
courbe.
Fonctionnement de gradation
Fonction NFC :
|
|
|
|
|
Application ProNFC |
Appareils portables NFC |
Téléchargement iOS |
Téléchargement Android |
Ajustez légèrement la tension de sortie via NFC :
La tension de sortie peut être lue et écrite par un mobile doté de l'application ProNFC ou par un terminal NFC portable (appareil de lecture et d'écriture NFC : NFC-RW).
à proximité de la zone de signal NFC du pilote de LED à intensité variable.
| niveau de régulation de tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12V | 12,16 V | 12,32 V | 12,48 V | 12,64 V | 12,80 V | 12,96 V | 13,12 V | 13,28 V | 13,5 V |
| 24V | 24V | 24,22 V | 24,44 V | 24,66 V | 24,88 V | 25,10 V | 25,32 V | 25,54 V | 25,66 V | 26,0 V |
| 48V | 48V | 48,22 V | 48,44 V | 48,66 V | 48,88 V | 49,10 V | 49,32 V | 49,54 V | 49,66 V | 50,0 V |
Ensemble Adresse facilement par NFC
L'adresse peut être lue et écrite par un mobile doté de l'application Set NFC ou d'un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) à proximité de la zone de signal NFC du pilote de LED à intensité variable.
Produits associés
|

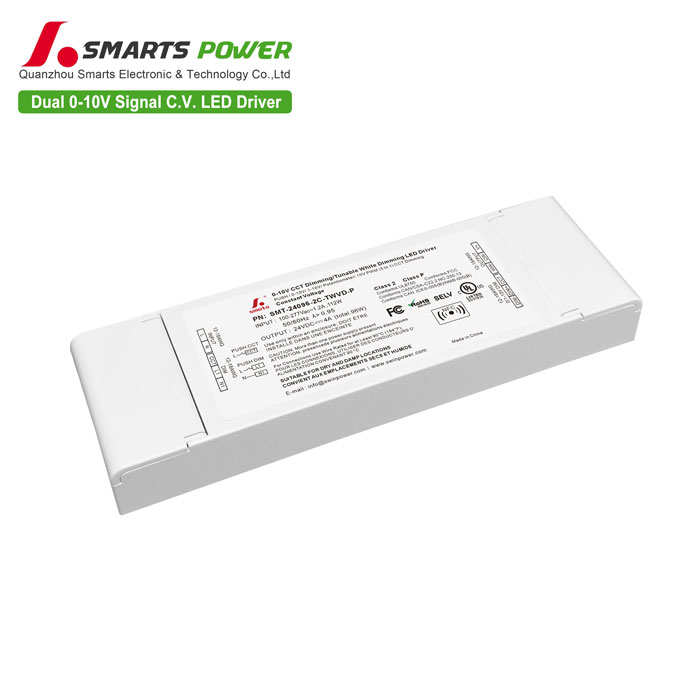

Mode: SMT-24096-2C-TWVD-P Tension d'entrée : 100-277 V CA
Dimensions : 220 x 70,5 x 26,5
MM
|
