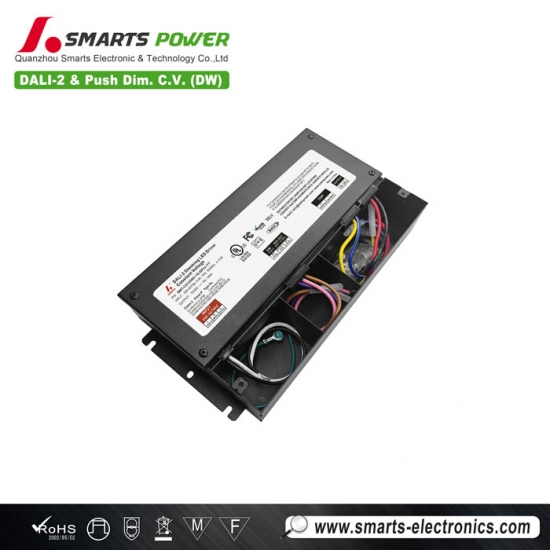

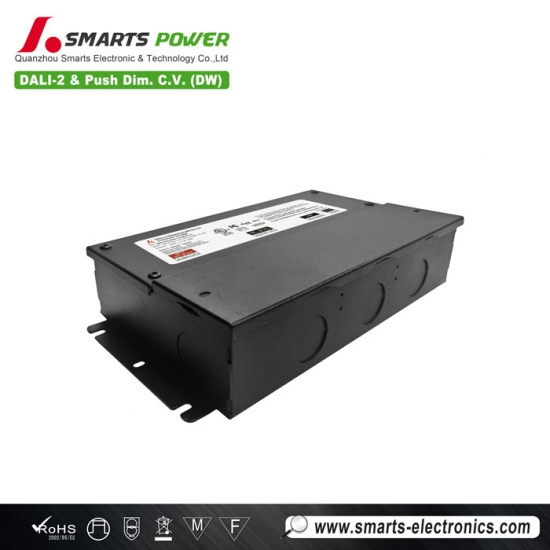

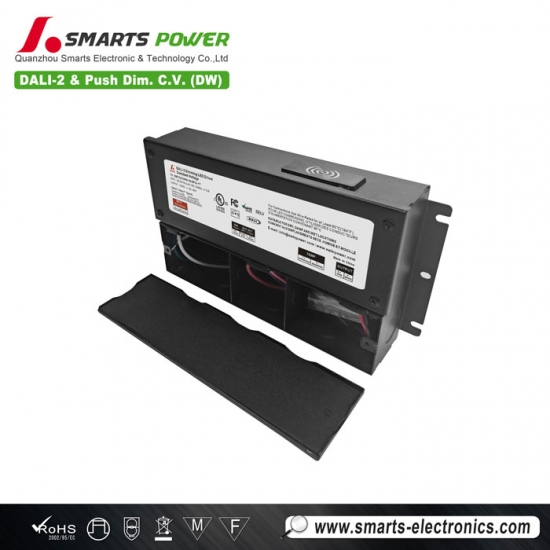

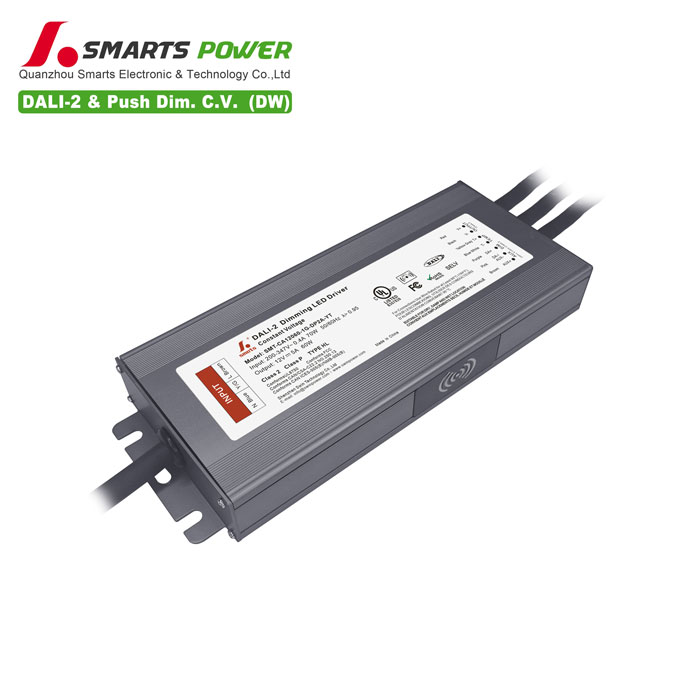

Driver LED 60 W à tension constante et intensité variable DALI-2 et PUSH 347 VCA avec boîte de jonction
Driver LED 60 W à tension constante et intensité variable DALI-2 et PUSH 347 VCA avec boîte de jonction
Driver LED 60 W à tension constante et intensité variable DALI-2 et PUSH 347 VCA avec boîte de jonction
Le Alimentation LED 60 W DALI-2 à intensité variable par bouton-poussoir est intégré à la boîte de jonction, offrant une courbe de gradation réglable de 0,2 % à 100 %, garantissant une gradation fluide, stable et sans scintillement.
Spécification
| Modèle | SMT-CA12060-1G-DP2J-YT | SMT-CA24060-1G-DP2J-YT | SMT-CA48060-1G-DP2J-YT | |
| Certificat | cUL / FCC / SELV / Classe P / TYPE HL / ICES-005 / Classe 2 | |||
| Sortir | Tension continue | 12V | 24 V | 48V |
| Ajuster la tension | 12-13,5 V | 24-26 V | 48-50 V | |
| Courant nominal | 5A | 2,5 A | 1,25 A | |
| Puissance nominale | 60 W | |||
| Tolérance de tension | ±4% | ±2% | ±2% | |
| Régulation de tension | ≤1% | ≤1% | ≤1% | |
| Régulation de charge | ±1% | ±1% | ±1% | |
| Dépassement/sous-dépassement | <10% (pleine charge) | |||
| ONDULATION ET BRUIT (max.) | 350 mVp-p | 530 mVp-p | 695 mVp-p | |
| Saisir | Plage de tension | 200-347 VCA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance (typ.) à pleine charge |
≥ 0,98 à 277 VCA
≥0,95 à 347 VCA |
≥ 0,98 à 277 VCA
≥0,95 à 347 VCA |
≥ 0,98 à 277 VCA
≥0,95 à 347 VCA |
|
| Efficacité (typ.) à pleine charge |
≥ 87 % à 277 VCA
≥ 87,5 % à 347 VCA |
≥ 88 % à 277 VCA
≥ 88 % à 347 VCA |
≥ 88 % à 277 VCA
≥ 88,5 % à 347 VCA |
|
| THD (typ.) à pleine charge | ≤7% à 277V ≤5% à 347V | |||
| Courant alternatif (max.) | <0,27A à 277 VCA <0,22A à 347 VCA | |||
| Courant d'appel (typ.) | 21,6 A, 194 us à 50 % en crête 277 V CA 22,4 A, 276 us à 50 % en crête 347 V CA | |||
| Courant de fuite | < 0,5 mA | |||
| Protection | Court-circuit | couper la tension de sortie, remettre sous tension pour récupérer après la suppression de la condition de défaut | ||
| Surcharge | ≥110% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. Température ambiante supérieure à 75℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. |
|||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de travail | 20 - 95 % HR sans condensation | |||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | |||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10 ~ 500 Hz, 5 G 12 minutes/cycle, axe X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750, CAN/CSA-C22.2 n° 250.13 (États-Unis) | ||
| Tension de tenue | Entrée/sortie : 1,88 kVCA (max. 3,75 kV) Entrée/sortie : 1,88 kVCA Sortie/sortie : 0,5 kVCA (États-Unis) | |||
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | |||
| Immunité CEM (EMS) | La FCC/ICES ne demande pas ce test (États-Unis) | |||
| Émission CEM (EMI) | FCC Partie 15 Sous-partie B ; ANSI C63.4a-2017, ICES-005 Édition 5 (États-Unis) | |||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 4 kV, mode commun 6 kV | |||
| Autres | Poids net | 1,2 kg | ||
| Dimension | 205*118*43mm (L*l*H) | |||
| Emballage | 290*260*270mm 10 pièces / carton | |||
| Remarques | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 277 V, une charge nominale et une température ambiante de 25 ℃. | |||
| 2. États par défaut : | ||||
| 3. La tension de sortie est la tension nominale CC. | ||||
| 4. La fréquence de sortie est de 4 kHz. | ||||
| 5. La courbe de gradation est une courbe logarithmique. | ||||
| 6. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||
Spécifications mécaniques
Recommandation du MCB
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 22 |
| 13A | 29 | |
| 16A | 36 | |
| 20A | 45 | |
| 25A | 56 | |
| Lorsque la tension d'entrée est de 347 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
| Lorsque la tension d'entrée est de 347 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
Note ：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 ℃.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |
| JD63 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Fil de sortie | 12 V/24 V/48 V : rouge (V+) noir (V-) (2 x 18 AWG) |
| Fil de gradation | Violet (DALI+) Rose (DALI-/AUX 24V-) Marron (AUX 24V+)(3*18AWG) |
| Fil de température externe | Jaune gris (TEMP+) Bleu blanc (TEMP-)(2*18AWG) |
Conseils chaleureux :
1. Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A
2. Pour toute autre demande de câble, nous pouvons personnaliser.

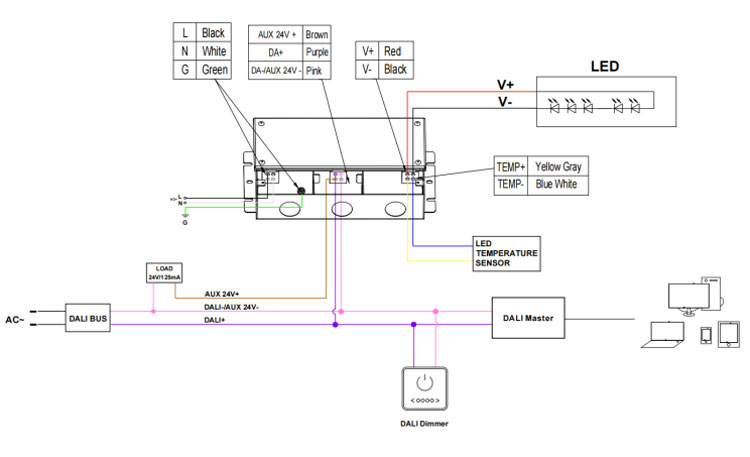

Fonctionnement de la gradation
Note ：
1. Lorsque vous allumez l'alimentation du bus DALI interne. Aucune alimentation de bus externe n'est nécessaire.
2. Le nom du modèle SMT - Californie xx060-1G-D P2 J signifie qu'il n'y a pas d'alimentation auxiliaire ni de détection de température de la lampe, il n'y a donc pas de câblage correspondant pour le pilote LED.
3. Le nom du modèle SMT - Californie xx060-1G-D P2J -Y signifie qu'il existe une alimentation auxiliaire mais aucune détection de température de lampe, donc le pilote LED n'a pas de câblage de détection de température de lampe.
4. Le nom du modèle SMT - Californie xx060-1G-D P2 JT signifie qu'il n'y a pas d'alimentation auxiliaire mais qu'il y a une détection de température de la lampe, donc le pilote LED n'a pas de câblage d'alimentation auxiliaire.
5. Le nom du modèle SMT - Californie xx060-1G-D P2 J-YT signifie qu'il existe une alimentation auxiliaire et une détection de température de la lampe.
Fonction NFC ：
Application ProNFC
Appareils portables NFC
Téléchargement IOS
Téléchargement Android
Ajustez légèrement la tension de sortie par NFC :
La tension de sortie peut être lue et écrite par un mobile avec l'application ProNFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW)
à proximité de la zone de signal NFC du pilote LED à intensité variable.
