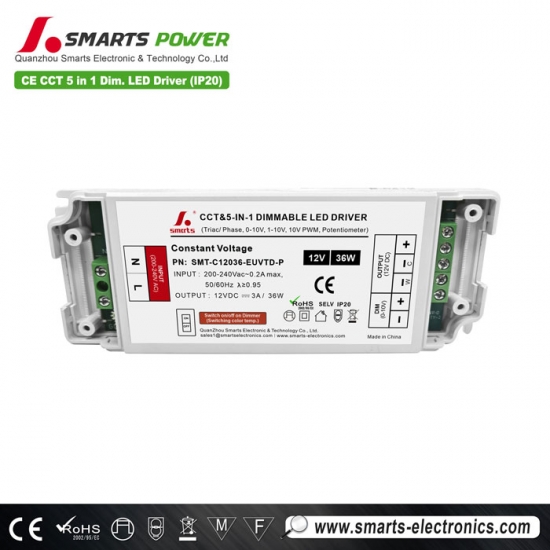

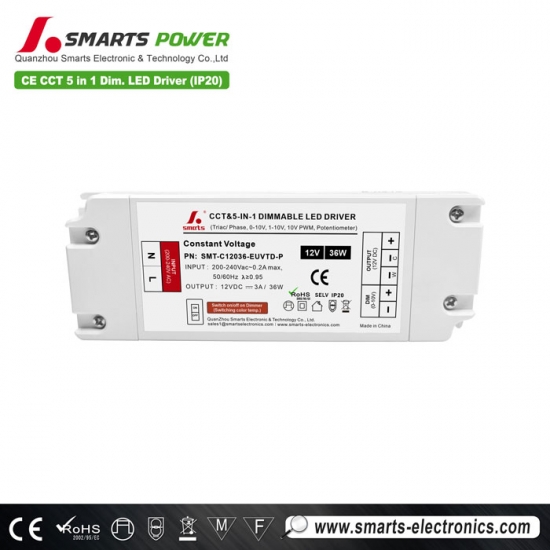

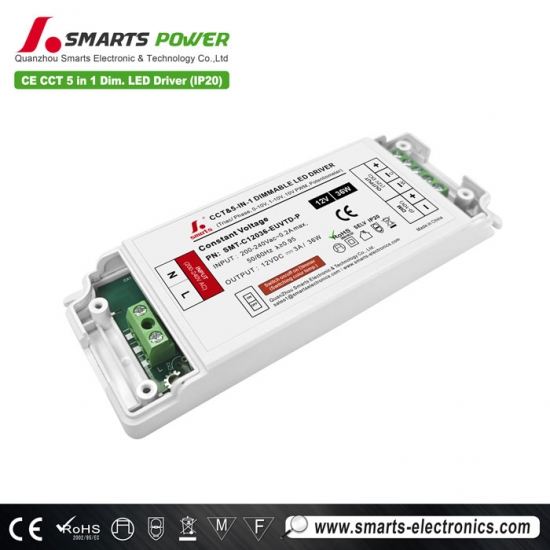

Alimentation pour éclairage LED d'intérieur 36 W 24 V Triac et 0 10 V à intensité variable
Conception de boîtier en plastique,5 en 1pilote LED 36 W à intensité variableIndice d'étanchéité IP20 et fonction PFC active intégrée. La plage de gradation est comprise entre 0,1 et 100 %, sans scintillement. Convient aux installations d'éclairage intérieur de petits espaces.
Spécification
| Numéro de modèle | SMT-C12036-EUVTD-P | SMT-C24036-EUVTD-P | |
| Sortir | Puissance nominale | 36W | |
| Tension nominale | 12 V CC | DC24V | |
| Courant nominal | 3A | 1,5 A | |
| Tolérance de tension | ±0,5 V | ||
| Régulation de tension | ±0,5% | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 200-240 V | |
| Gamme de fréquences | 47-63 Hz | ||
| Efficacité (typ.) | 82 % à 230 VCA | 84 % à 230 VCA | |
| THD | THD < ≤ 20 % (à 100 % de charge) | ||
| Facteur de puissance (typ.) | 0,95 à 230 VCA (pleine charge) | ||
| Courant alternatif (typ.) | 0,20 A | ||
| Courant d'appel (typ.) | <20A | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée. | |
| Surcharge | Réduisez intelligemment la tension de sortie, récupérez automatiquement ou remettez sous tension pour récupérer | ||
| Surchauffe | Tension de sortie d'arrêt de 100 ℃ ± 10 ℃, récupération automatique après refroidissement. | ||
| Classe de protection | II | ||
| Environnement | Température de fonctionnement | Tcase=-40℃ ~ +60℃ (Veuillez vous référer à la section « CHARGE DE SORTIE vs TEMPÉRATURE ») | |
| Humidité de travail | 20 ~ 95 % HR sans condensation | ||
| Température et humidité de stockage | -40 ~ +90, 10 ~ 95% HR | ||
| Coefficient de température | ±0,03 %/°C (0~50°C) | ||
| Vibration | 10-500 Hz, 2 G 12 minutes/cycle, période de 72 minutes chacune le long des axes X, Y, Z | ||
| Sécurité et CEM | Normes de sécurité | EN613471, EN61347-2-13 | |
| Tension de tenue | Entrée/Sortie : 3 kVCA | ||
| Résistance d'isolement | E/S/P : 100 M Ohms / 500 VCC / 25 ℃ / 70 % HR | ||
| EMS | EN61000-3-2; EN61000-3-3; EN61547 | ||
| CEM | EN62493-2010 | ||
| Autres | Indice de protection IP | IP20 | |
| Poids | 0,2 kg | ||
| Taille | L145 x l53 x H16,5 mm | ||
 |
 |
 |
 |
Spécifications mécaniques
Recommandation du MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 23 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 24 |
| 13A | 32 | |
| 16A | 40 | |
| 20A | 50 | |
| 25A | 62 | |
Note：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 ℃.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
Fonctionnement de la gradation
Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/Triac ou un système d'éclairage.
2. Fonctionnement avec des variateurs ou systèmes d'éclairage à phase directe/bord d'attaque, MLV et à phase inverse/bord de fuite, ELV, TRIAC.
3. La charge minimale est d'environ10%
Veuillez essayer d'utiliser des variateurs avec une puissance au moins 1,5 fois supérieure à la puissance de sortie du pilote.
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
(L'entrée du pilote est connectée au variateur.)
