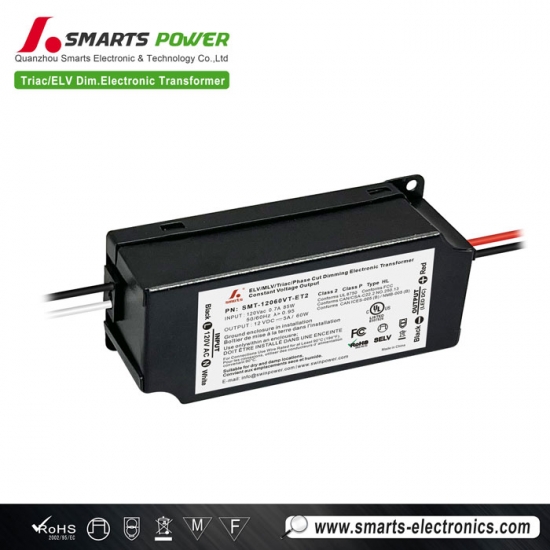

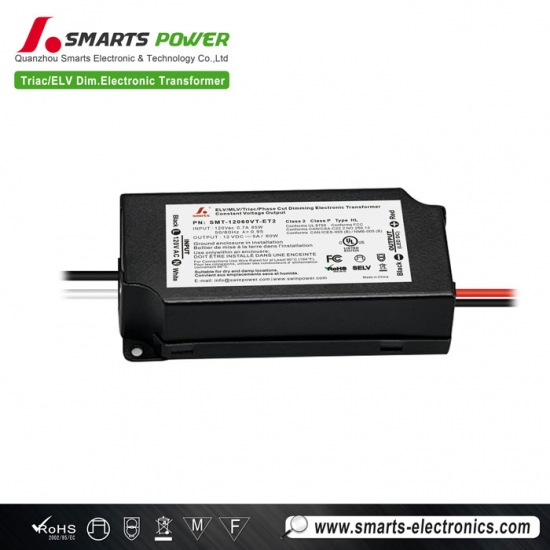

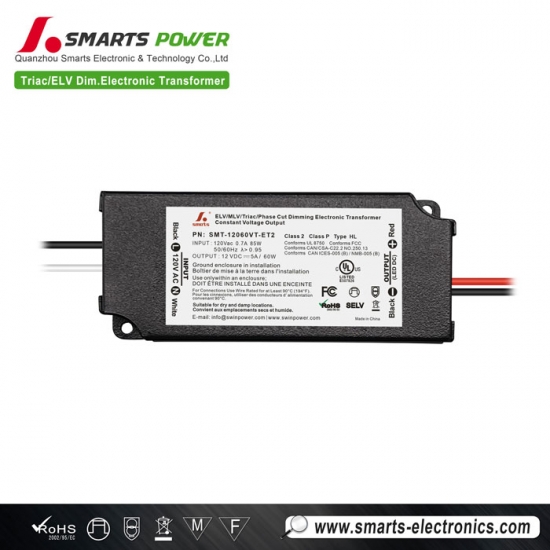

Transformateur triac à tension constante pour ruban LED 12 V avec variateur.
CeTransformateur électronique LED 120 V CA 60 WCe variateur TRIAC offre une variation d'intensité fluide, stable et sans scintillement sur toute la plage de 0 à 100 %. Il est compatible avec les variateurs LED les plus courants du marché, comme la gamme Lutron.
Spécification
| Modèle | SMT-12060VT-ET2 | SMT-24060VT-ET2 | |
| Certificat | UL / FCC / ICES-005 / Classe P / Classe 2 / TYPE HL / SELV / RoHS / REACH | ||
| Sortir | Tension nominale | 12V | 24V |
| Tolérance de tension | ±1V | ±1,5 V | |
| Courant nominal | 5.0A | 2,5 A | |
| Puissance nominale | 60W | ||
| Saisir | Plage de tension | 120 V CA | |
| Gamme de fréquences | 50 / 60 Hz | ||
| Facteur de puissance (typ.) | >0,95 | ||
| Distorsion harmonique totale | THD | ||
| Efficacité (typ.) | 88 % à 120 V CA | ||
| Courant alternatif (typ.) | 0,7A | ||
| Courant de fuite | |||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | |
| surcharge | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 95 % d'humidité relative sans condensation | ||
| Température de stockage, humidité | -40 à +90 °C, 10 à 95 % HR | ||
| coefficient de température | ±0,03%/℃ (0~50℃) | ||
| Vibration | 10 à 500 Hz, 5 GHz, 10 min/cycle, période de 60 min pour chaque axe X, Y et Z. | ||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | |
| Tension de tenue | I/PO/P : 1,88 kV CA | ||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | ||
| Émissions CEM | CFR47 FCC Partie 15 Sous-partie B:2020 ; ICES-005 Édition 5 ; ANSI C63.4a-2017 | ||
| Autres | Poids | 0,17 kg | |
| Dimension | Voir les spécifications mécaniques | ||
| Emballage | 24*23*20 cm (50 pièces/carton) | ||
 |
 |
 |
 |

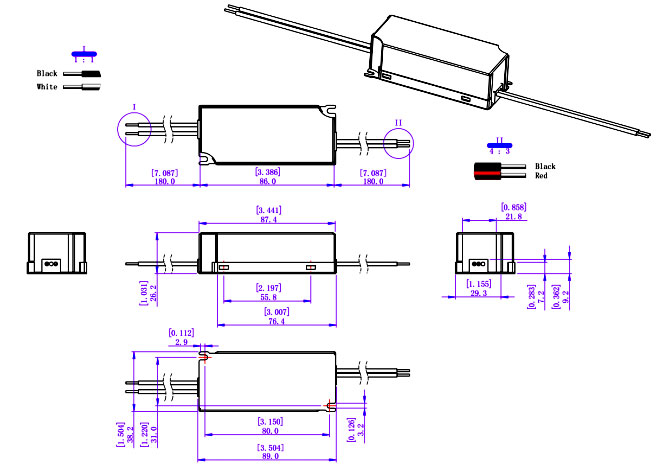

Spécifications mécaniques
1. Entrée avec bornes Fils noir (L) et blanc (N) neutre à connecter AC ;
2. Sortie LED SEC : sortie positive rouge (LED+), sortie négative noire (LED-). À connecter à la lampe LED.
Conseils pratiques :
1. Diamètre de fil suggéré : Entrée 0,75-2 mm2Sortie : 0,5-2 mm2.
2. Pour toute autre demande, nous pouvons personnaliser.

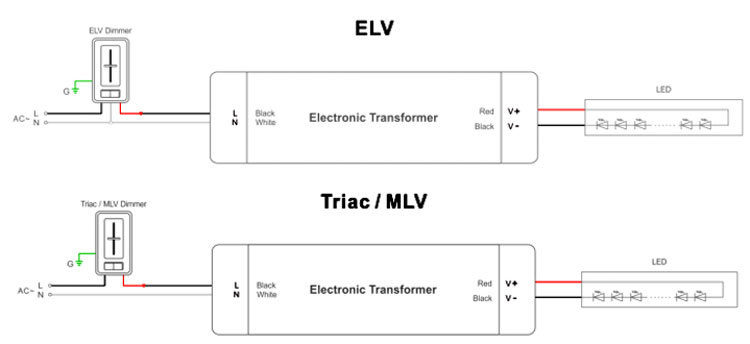

Fonctionnement de gradation
■ Instruction:
1. Avant utilisation, vérifiez que la tension d'entrée nominale de l'alimentation se situe bien dans la plage de tension du marché.
2. Veillez à bien distinguer les lignes d'entrée et de sortie de l'alimentation afin d'éviter tout dommage électrique ou accident de sécurité inutile causé par le branchement d'une ligne inversée.
3. Les alimentations ne peuvent pas être empilées lors de l'installation, et la distance entre elles doit être supérieure à 10 cm. Plusieurs alimentations ne doivent pas être installées dans un espace restreint, et la température ambiante ne doit pas dépasser 55 °C pendant leur utilisation ; par exemple, dans les boîtes de distribution.
4. Afin de prolonger la durée de vie de l'alimentation, celle-ci doit être installée dans un environnement qui favorise autant que possible la dissipation de la chaleur ;
5. À mesure que la température ambiante augmente, la puissance utilisée par l'alimentation diminue progressivement, et la durée de vie de l'alimentation se raccourcit également progressivement.
6. Ne pas utiliser sous des charges anormales : une surcharge peut endommager l’alimentation et des charges extrêmement faibles peuvent provoquer un dysfonctionnement de celle-ci.
7. Pour garantir la sécurité et réduire les interférences, veuillez vous assurer que le fil de mise à la terre est correctement raccordé à la terre.
8. Si le pilote LED ne fonctionne pas correctement, veuillez ne pas tenter de le réparer vous-même, mais contactez-nous :sales1@smartselectronics.com Ou appelez le : 0086-595-27256889
Produits associés

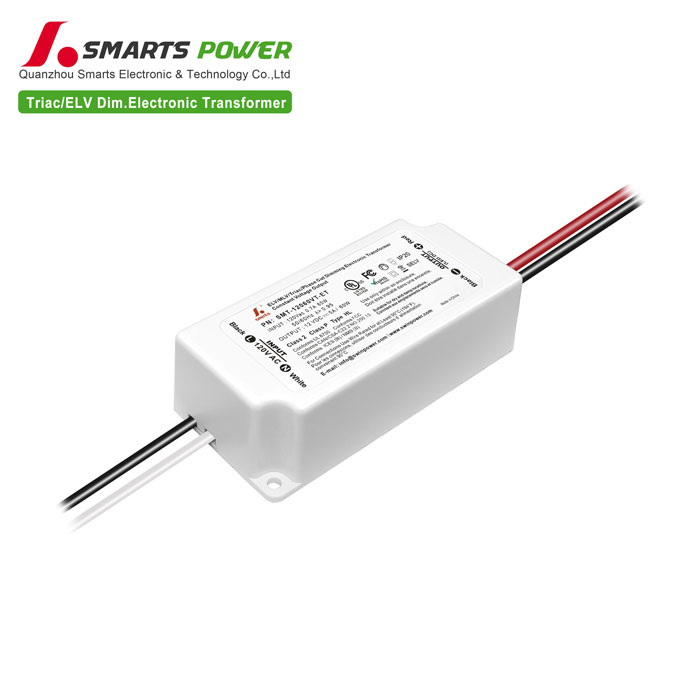

 Tritransformateur électronique LED à intensité variable en courant alternatifDoté d'un boîtier en plastique blanc, ce luminaire fonctionne à tension constante et offre une excellente dissipation thermique. Conforme aux normes de sécurité internationales en matière d'éclairage, il est adapté à une installation dans des espaces intérieurs restreints.
