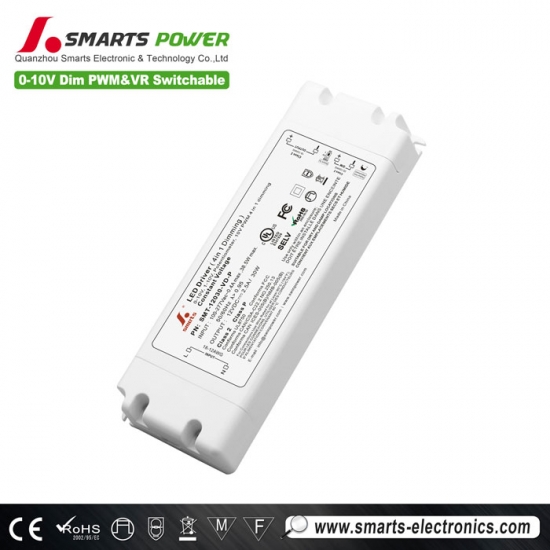

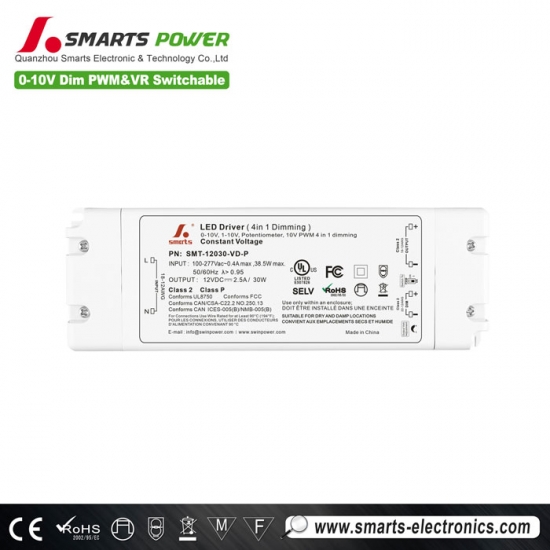

Boîtier en plastique 0-10 V dimmable 30 W 12 V 24 V 48 V alimentation pour bande LED
Plage de tension d'entrée universelle 100-277 VCA, mode de fonctionnement à tension constante,Pilote LED à intensité variable 30 W 0 10 V, avec protection contre les courts-circuits, les surchauffes et les surcharges. Certifié UL, conforme aux réglementations mondiales en matière d'éclairage de sécurité. Garantie 7 ans.
Spécification
| Modèle | SMT-12030-VD-P | SMT-24030-VD-P | SMT-48030-VD-P | |
| Certificat | UL / cUL / FCC / Classe P / Classe 2 | |||
| Sortir | Tension continue | 12V | 24 V | 48V |
| Tolérance de tension | ±5% | ±2,5% | ±1,25% | |
| Régulation de tension | ≤0,5% | ≤0,5% | ≤0,5% | |
| Régulation de charge | ≤2% | ≤1% | ≤1% | |
| Courant nominal | 2,5 A | 1,25 A | 0,63 A | |
| Puissance nominale | 30 W | |||
| Ondulation de tension | 500 mVp-p | 400 mVp-p | 350 mVp-p | |
| Tension de dépassement | <10% (pleine charge) | <10% (pleine charge) | <10% (pleine charge) | |
| Réglage de la tension de sortie | 12-13 V | 24-26 V | 48-50 V | |
| Sélection du mode de sortie | Le commutateur DIP en position « ON » représente le mode PWM (Pulse-Wide Modulation) et en position « 1 » représente le mode VR (Modulation of DC Voltage). | |||
| Le changement de mode de sortie nécessite que l'alimentation soit coupée pendant 3 secondes, puis remise sous tension pour que le changement de mode prenne effet. | ||||
| Saisir | Plage de tension | 100-277 VCA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 1 200 VCA >0,95 à 277 VCA |
>0,98 à 1 200 VCA >0,95 à 277 VCA |
>0,98 à 1 200 VCA >0,95 à 277 VCA |
|
| THD (typ.) à pleine charge | <15% à 120 V <15% à 277 V | |||
| Efficacité (typ.) à pleine charge | ≥78 % à 120 VCA ≥80 % à 277 VCA |
≥82,5 % à 120 VCA ≥84% à 277 VCA |
≥83,5 % à 120 VCA ≥85% à 277 VCA |
|
| Courant alternatif (max.) | ≤0,4 A à 120 VCA ≤0,16 A à 277 VCA | |||
| Alimentation en veille | ≤0,5 W | |||
| Courant d'appel (typ.) | 25 A, 120 µs à 50 % de la valeur de crête 120 VCA 60 A, 136 µs à 50 % de la valeur de crête 277 VCA | |||
| Courant de fuite | < 0,5 mA | |||
| Protection | Court-circuit | Mode hoquet, peut être automatiquement restauré après une suppression anormale | ||
| Surcharge | ≥120 %, constant - mode actuel, récupération automatique après exception | |||
| Surchauffe | Lorsque la température ambiante dépasse 55 °C ± 5 °C, la sortie est désactivée | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+40℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de travail | 20 - 90 % HR sans condensation | |||
| Stockage TEM.,Humidité | -40 - +80 °C, 10 - 95 % HR sans condensation | |||
| Coefficient de température | ±0,03 %/â"ƒ(0 - 50 â"ƒ) | |||
| Vibration | 10 ~ 500 Hz, 2G 12 minutes/cycle, axe X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 | ||
| Tension de tenue | Entrée/sortie : 1,88 kVca | |||
| Résistance d'isolement | I/PO/P:100MΩ / 500VDC / 25℃ / 70% HR | |||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV | |||
| Immunité CEM | La FCC/ICES ne demande pas ce test | |||
| Émission CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | |||
| Autres | Poids net | 0,25 kg | ||
| Dimension | 155*54*19,7 mm (L*l*H) | |||
| Emballage | 350*240*135mm 40 pièces / carton | |||
| Remarques | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 V CA, une charge nominale et une température ambiante de 25 °C. | |||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | ||||
| 3. L'alimentation est considérée comme un composant destiné à être utilisé en association avec l'équipement final. Les performances CEM étant affectées par l'installation complète, les fabricants de l'équipement final doivent à nouveau se conformer à la directive CEM pour l'ensemble de l'installation. | ||||
| 4. États par défaut : Le mode de sortie est une sortie PWM par défaut. La courbe de gradation est une courbe gamma2.2. |
||||
| 5. Concernant les types de charge du pilote LED lorsque le pilote répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||
 |
 |
 |
 |

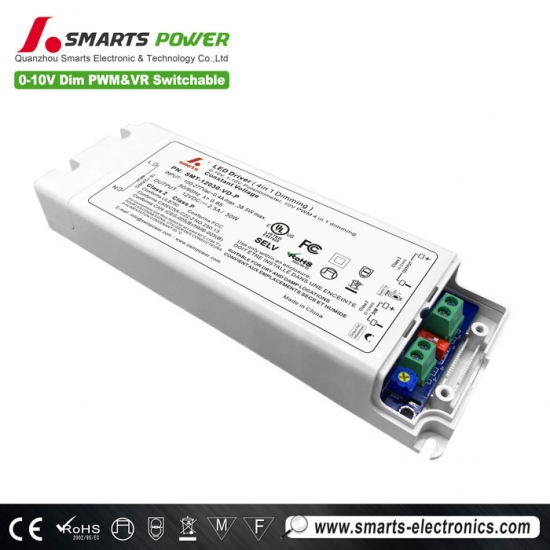

Spécifications mécaniques
12V et 24V et 48VVersion
| calibre de fil américain | |
| SD5 | |
| Fil d'entrée | DG126-3P |
| Fil de sortie | DG126-2P |
| Fil de gradation | DG126-2P |
Recommandation du MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Note：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 ℃.
Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et des caractéristiques de déclenchement.
courbe.

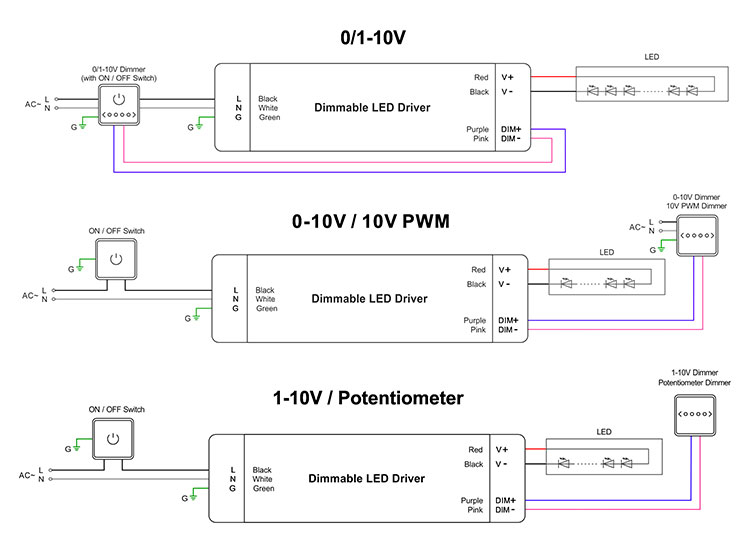

Fonctionnement de la gradation
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
Produits connexes

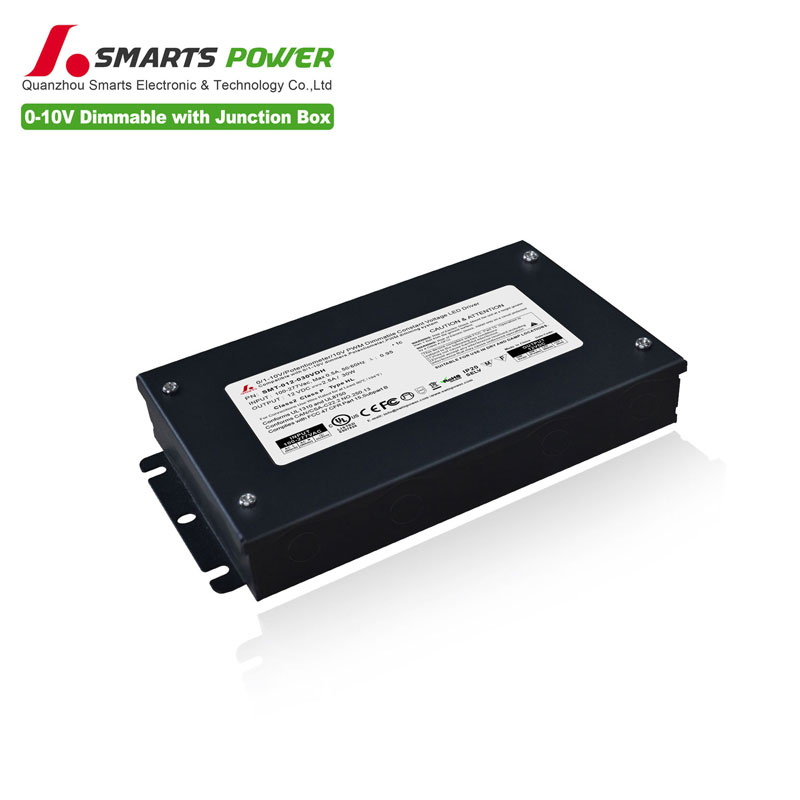

Pilote LED à tension constante 30 W 0-10 V à intensité variableIntégré à la boîte de jonction. Boîtier métallique offrant une excellente dissipation thermique, conforme aux réglementations internationales en matière d'éclairage de sécurité. Garantie 7 ans.
Mode：SMT-012-030VDH tension d'entrée : 100-277 VCA
Taille : 165*92*26MM |
