Boîtier en plastique IP20 200 W 12 V 24 V Triac et alimentation pour bande lumineuse LED à intensité variable 0-10 V

CeTension constante 200 W 5 en 1pilote LED à intensité variableFonction PFC active intégrée. Rendement jusqu'à 82 %. Coque en plastique, indice d'étanchéité IP20. Convient aux installations d'éclairage LED à gradation intérieure. Garantie 7 ans.
  • article no.:

    SMT-C12200-EUVTD-P
  • marque:

    SMARTS
  • tension d'entrée:

    200-240VAC
  • tension de sortie:

    12VDC/24VDC
  • mode de fonctionnement:

    Constant voltage
  • certification:

    CE, FCC, ROHS
  • garantie:

    7 years
enquête maintenant
détails du produit

Boîtier en plastique IP20 200 W 12 V 24 V Triac et alimentation pour bande lumineuse LED à intensité variable 0-10 V

Certifié CE200W 5 en 1LED à tension constante à intensité variableapprovisionnementAvec fonction de commutation tricolore CCT intégrée. Vous pouvez régler la température de couleur (blanc chaud, blanc neutre, blanc froid) en allumant et en éteignant l'interrupteur. La plage de tension d'entrée est de 200-240 VCA, ce qui est conforme aux normes européennes de sécurité en matière d'éclairage.

Spécification

Numéro de modèle SMT-C12200-EUVTD-P SMT-C24200-EUVTD-P
Sortir Puissance nominale 200 W
Tension nominale 12 V CC DC24V
Courant nominal 16,66A 8.33A
Tolérance de tension ±0,5 V
Régulation de tension ±0,5%
Régulation de charge ±1%
Saisir Plage de tension 200-240 V
Gamme de fréquences 47-63 Hz
Efficacité (typ.) 87 % à 230 VCA 90 % à 230 VCA
THD THD < ≤ 20 % (à 100 % de charge)
Facteur de puissance (typ.) 0,99 à 230 VCA (pleine charge)
Courant alternatif (typ.) 0,96 A
Courant d'appel (typ.) <25A
Courant de fuite < 0,5 mA
Protection Court-circuit Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée.
Surcharge Réduisez intelligemment la tension de sortie, récupérez automatiquement ou remettez sous tension pour récupérer
Surchauffe Tension de sortie d'arrêt de 100 ℃ ± 10 ℃, récupération automatique après refroidissement.
Classe de protection II
Environnement Température de fonctionnement Tcase=-40℃ ~ +60℃ (Veuillez vous référer à la section « CHARGE DE SORTIE vs TEMPÉRATURE »)
Humidité de travail 20 ~ 95 % HR sans condensation
Température et humidité de stockage -40 ~ +90, 10 ~ 95% HR
Coefficient de température ±0,03 %/°C (0~50°C)
Vibration 10-500 Hz, 2 G 12 minutes/cycle, période de 72 minutes chacune le long des axes X, Y, Z
Sécurité et CEM Normes de sécurité EN613471, EN61347-2-13
Tension de tenue Entrée/Sortie : 3 kVCA
Résistance d'isolement E/S/P : 100 M Ohms / 500 VCC / 25 ℃ / 70 % HR
EMS EN61000-3-2; EN61000-3-3; EN61547
CEM EN62493-2010
Autres Indice de protection IP IP20
Poids 0,43 kg
Taille L228xL56xH21mm
Click Send Email for Details
Click skpye 24 hours Online Reply
Scan to start our communication
Back to top

Spécifications mécaniques

Recommandation du MCB

Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant :
Type de disjoncteur différentiel Niveau Le nombre de pilotes LED
type C 10A 3
13A 4
16A 6
20A 7
25A 9
Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant :
Type de disjoncteur différentiel Niveau Le nombre de pilotes LED
type C 10A 9
13A 11
16A 14
20A 18
25A 22

Note:

1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 ℃.

2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.


Fonctionnement de la gradation

Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase

1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion

un variateur de phase/Triac ou un système d'éclairage.

2. Fonctionnement avec des variateurs ou systèmes d'éclairage à phase directe/bord d'attaque, MLV et à phase inverse/bord de fuite, ELV, TRIAC.

3. La charge minimale est d'environ10%

Veuillez essayer d'utiliser des variateurs avec une puissance au moins 1,5 fois supérieure à la puissance de sortie du pilote.


Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre

(L'entrée du pilote est connectée au variateur.)


Produits connexes

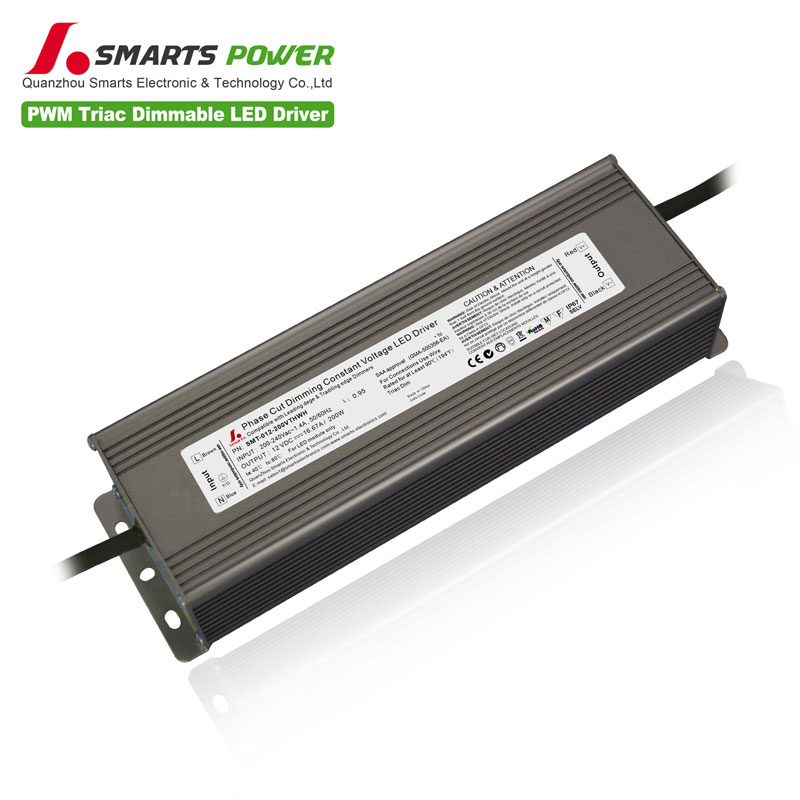

Cetriac dimmable 200Walimentation LEDCertifié CE, il offre une tension d'entrée de 200-240 VCA. Son boîtier en aluminium assure une excellente dissipation thermique. Indice d'étanchéité IP67 et garantie 7 ans.
