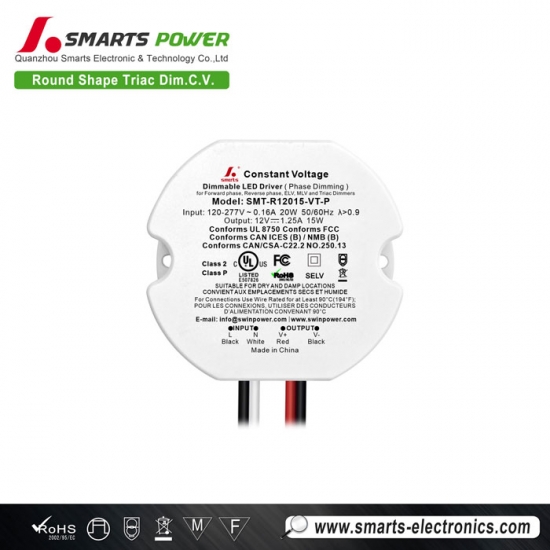

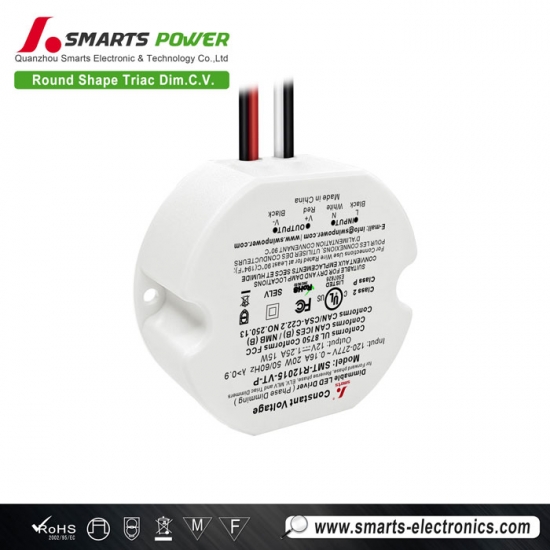

Driver pour ruban LED à tension constante de 15 W, de forme ronde, avec triac et variateur, pour usage intérieur.
Driver LED TRIAC à tension constante et à intensité variable de 15 W, rond, avec TRIAC Doté d'un boîtier entièrement en plastique, ce driver est idéal pour les installations d'éclairage LED dans les espaces intérieurs restreints. Il est garanti 7 ans.
Spécification
| Modèle | SMT-R12015-VT-P | SMT-R24015-VT-P | |
| Certificat | UL en cours d'homologation / RoHS / SELV | ||
| Sortir | Tension continue | 12V | 24V |
| Courant nominal | 1,25 A | 0,625A | |
| Puissance nominale | 15W | ||
| Tolérance de tension | ±0,5 V | ||
| Saisir | Plage de tension | 120-277 V CA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance à pleine charge | ≥0,98 à 120 V CA ≥0,92 à 277 V CA | ||
| THD (typ.) à pleine charge | ≤10% | ||
| Efficacité à pleine charge | ≥73 % à 120 V CA ≥75 % à 277 V CA | 77 % à 120 V CA 74 % à 277 V CA | |
| Courant alternatif (max.) | 0,18A | ||
| Courant d'appel (typ.) | 0,96 A, 35,2 µs à 50 % du courant de crête à 120 V CA ; 1,96 A, 26 µs à 50 % du courant de crête à 277 V CA | ||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | |
| surcharge | Mode hoquet 105%~120%, se rétablit automatiquement une fois la panne disparue. | ||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃, la production est réduite à 50 % ;
Température ambiante supérieure à 60℃±5℃, sortie désactivée ; Lorsque la température est réduite à 45℃±5℃, la sortie revient à 100 %. |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | ||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||
| Vibration | 10 à 500 Hz, 2G, 12 minutes/cycle, axes X, Y et Z : 72 minutes chacun | ||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | |
| Tension de tenue | I/PO/P : 1,88 kV CA | ||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | ||
| Émissions CEM | FCC 47 CFR Partie 15, Sous-partie B | ||
| Test d'immunité à la poussée | Ligne d'alimentation CA : Mode différentiel 1 kV | ||
| Autres | Poids net | 0,103 kg | |
| Dimension | 54*48,2*24 mm (Φ*L*H) | ||
| Emballage | 380 x 290 x 155 mm, 100 pièces/carton | ||
| Notes |
1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à la charge nominale pour 120 VCA et une température ambiante de 25 °C.
2. Une puissance de sortie réduite est nécessaire à basse tension d'entrée pour garantir une longue durée de vie. |
||
|
|
|
|
Spécifications mécaniques
Recommandation MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Note ：
1. Les quantités ci-dessus de pilotes de LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |
| Fil d'entrée | 1015 2*18 AWG 0,824 mm²\Noir (L), Blanc (N) |
| Fil de sortie | 1015 2*22 AWG 0,326 mm²\Rouge (V+), Noir (V-) |
| Fil électronique de gradation | 1015 2*22 AWG 0,326 mm²\Violet (DIM+), Rose (DIM-) |
Fonctionnement de gradation
Utilisation d'un seul variateur ---Variateur TRIAC/coupure de phase g
1. La modulation de largeur d'impulsion (MLI) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/triac o r système d'éclairage.
2. Travailler avec F phase d'avancement, MLV et Phase inverse, VUL, variateurs TRIAC ou système d'éclairage.
3. Le chargement minimum est d'environ 10%
4. Veuillez essayer d'utiliser des variateurs avec une puissance minimale. 2 fois la puissance de sortie du pilote.
Courbe de déclassement
Produits associés

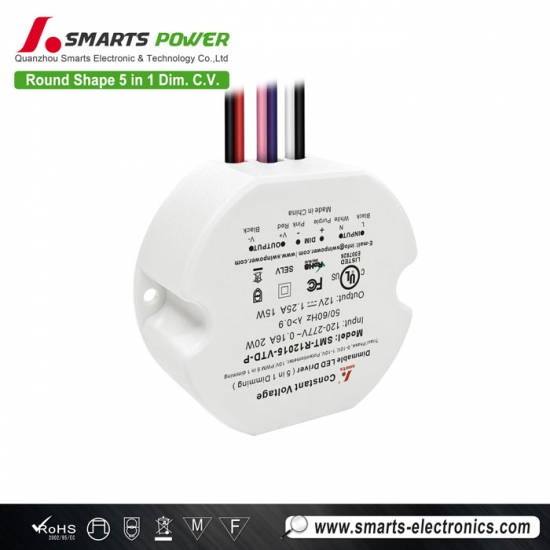

Doté d'un boîtier rond en plastique, ce Alimentation LED 15W Compatible avec la gradation TRIAC et 0-10 V, ce produit est certifié UL, conforme aux normes internationales de sécurité en matière d'éclairage et assorti d'une garantie de 7 ans.
