Non-dimmable LED Driver
NOUVEAU Driver LED 5 en 1 à tension constante et intensité variable
maison >NOUVEAU Driver LED 5 en 1 à tension constante et intensité variable >

Variateur simple à 2 canaux pour éclairage LED (0-10 V)


led dimmer 0 10v
led dimmer 0 10v led dimmer 0 10v led dimmer 0 10v

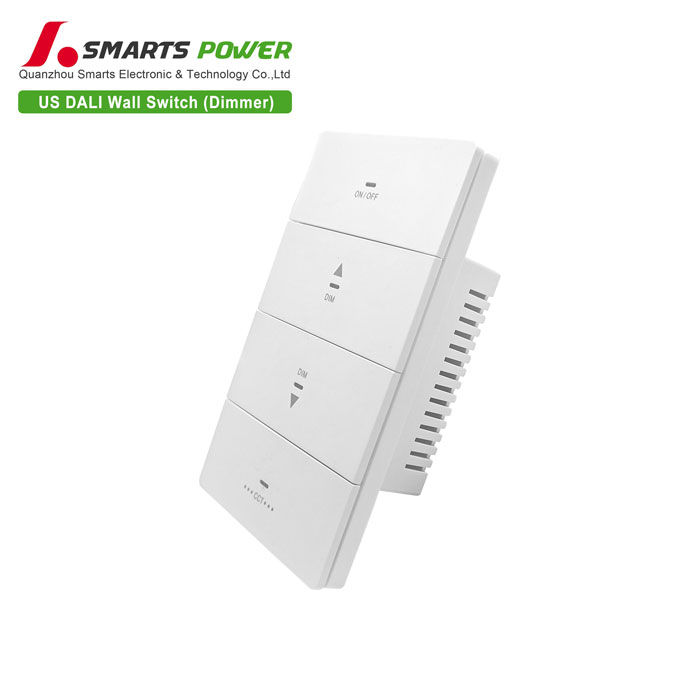

Variateur simple à 2 canaux pour éclairage LED (0-10 V)

Ce variateur 10V variateur mural à 4 boutons Ce variateur offre une sortie à deux canaux, permettant de contrôler simultanément plusieurs pièces ou plusieurs éclairages d'ambiance. Ce module est autonome et prêt à l'emploi une fois correctement câblé. Aucun réglage n'est nécessaire.

  • article no.:

    SMT-U-2CVDW4

  • marque:

    SMARTS

  • tension d'entrée:

    100-277VAC

  • courant de sortie:

    Max.50mA

  • certification:

    ETL,CE, FCC, ROHS

  • garantie:

    5 years
enquête maintenant
détails du produit

Variateur simple à 2 canaux pour éclairage LED (0-10 V)

Contrôle d'éclairage de qualité professionnelle avec un variateur 0-10V Conception à 4 boutons. Fonctionnement identique à celui d'un interrupteur domestique standard. Prise en main immédiate : suivez simplement le manuel d'installation. Haute efficacité, faible consommation d'énergie, sécurité et fiabilité garanties.


Instructions d'installation

Veuillez lire avant l'installation.

Modèle
SMT-U-2CVDW4
SMT-U-2CVDG4
Couleur
Blanc
Gris
Capacité maximale (limitée par la première valeur atteinte)
Tension d'entrée : CA 110-277 V~ 50/60 Hz
0-10V-Sink
50 mA
charges
120 V : 500 W 277 V : 1000 W


1. Coupez le courant au niveau du disjoncteur.


AVERTISSEMENT : RISQUE D'ÉLECTROCUTION.
Peut entraîner des blessures graves, voire mortelles. Coupez le courant au disjoncteur ou au fusible avant l'installation.
2. Retirez l'appareil existant et installez le siège fixe du contrôleur

3. Étiquetez et retirez les câbles existants

Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, repérez le fil à l'aide de la vis de couleur différente.


4. Connectez le variateur (1)

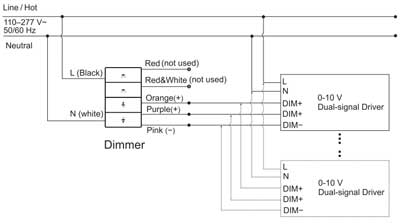

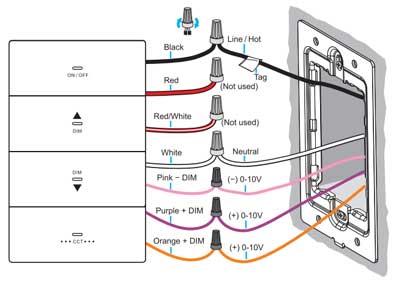

Câblage simple



Remarque : Le variateur et le ballast/driver 0-10 V sont connectés indépendamment à l'alimentation secteur (secteur).

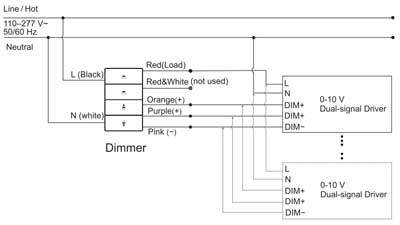

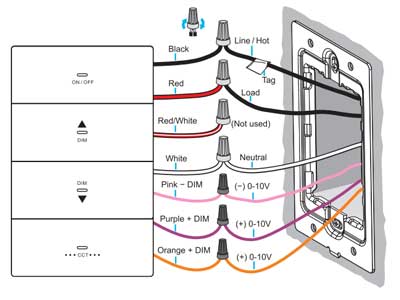

Câblage simple



Remarque : Connectez le fil d'alimentation CA (L) du ballast/driver 0-10V au fil de charge (rouge) du variateur.
Dépannage :
Si le variateur peut démarrer, mais que le ballast/driver 0-10V ne démarre pas, veuillez vérifier si le fil chaud et le fil neutre à l'entrée du variateur (ou du ballast/driver 0-10V) sont inversés.

5、 Connectez le variateur (2)

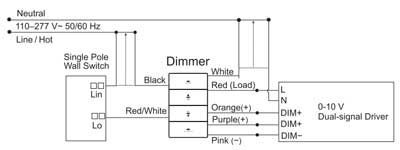

Câblage à 3 voies



Remarque : Un interrupteur unipolaire standard peut être associé à un contrôleur pour former un système d’interrupteur à double commande.


6、 Installez le variateur

Appuyez et enclenchez pour terminer l'installation

7、 Mettez le courant au niveau du disjoncteur.

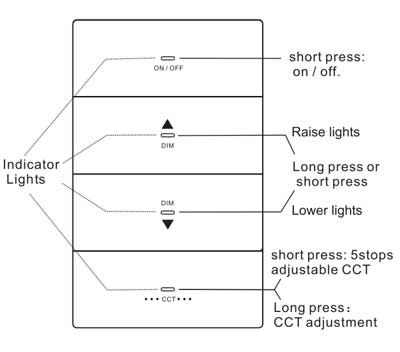

8. Fonctionnement du variateur de configuration

Remarque : Lorsque le bouton de variation d'intensité (appui long) atteint la luminosité maximale ou minimale, le voyant clignote lentement.

Lo Réglage de la garniture d'extrémité en W
Facultatif
1. Avec les lumières allumées et réglées sur le niveau d'éclairage le plus bas, tournez le bouton de réglage des basses lumières dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.
2. Éteignez les lumières et allumez. Si les lumières ne s'allument pas ou ne sont pas stables, tournez légèrement le bouton de réglage des basses lumières dans le sens des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.

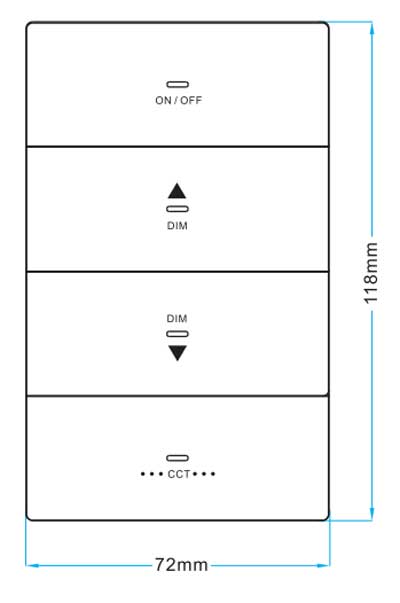

9、 Dimensions du produit
