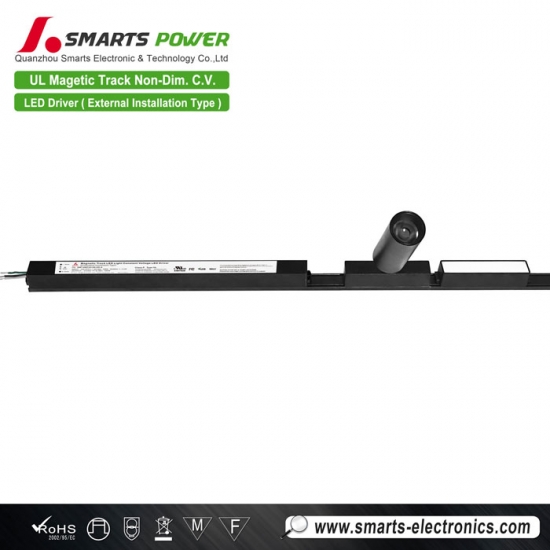

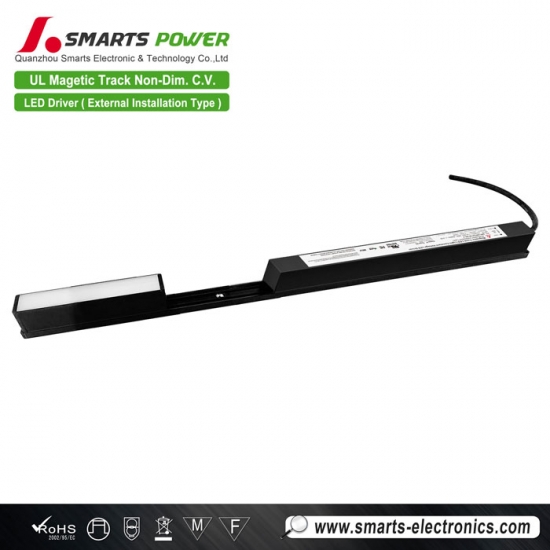

Adapté à l'installation sur rail magnétique. Driver LED à tension constante 24 V 150 W non dimmable.
Adapté à l'installation sur rail magnétique. Driver LED à tension constante 24 V 150 W non dimmable.
Adapté à l'installation sur rail magnétique. Driver LED à tension constante 24 V 150 W non dimmable.
Smartspower alimentation LED non dimmable Ce luminaire sur rail magnétique est doté d'une fonction PFC active intégrée et atteint un rendement de 93 %. Son boîtier entièrement en aluminium assure une excellente dissipation de la chaleur et il est conforme aux normes internationales de sécurité en matière d'éclairage.
Spécification
| Modèle | SMT-EMT24150-ND-A | SMT-EMT48150-ND-A | |
| Certificat | UL/SELV/FCC/RoHS/REACH | ||
| Sortir | Tension continue | 24V | 48V |
| Tolérance de tension | ±1,5% | ±1% | |
| Régulation de tension | ≤0,5% | ||
| Courant nominal | 6,25 A | 3.13A | |
| Puissance nominale | 150 W | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 120-277 V CA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 V CA ; 0,95 à 277 V CA | ||
| THD (typ.) à pleine charge | <20%@120&277 VCA | ||
| Rendement (typ.) à pleine charge |
≥91 % à 120 V CA
≥93%@277VAC |
≥91 % à 120 V CA
≥93%@277VAC |
|
| Courant alternatif (max.) | 1,5 A | ||
| Courant d'appel (typ.) | 26 A, 430 µs à 50 % de 120 V CA ; 63 A, 280 µs à 50 % de 277 V CA | ||
| Courant de fuite | <0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, se rétablit automatiquement après la disparition du défaut. | |
| surcharge | ≤120 % Mode courant constant, récupération automatique après la disparition du défaut | ||
| Surchauffe | Tension de sortie coupée à 100 °C ± 10 °C, rétablissement automatique après refroidissement | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | ||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||
| Sécurité et CEM | normes de sécurité | UL8750 (États-Unis) | |
| Tension de tenue | I/P-0/P : 1,8 kV CA I/PF/G : 1,8 kV CA O/PF/G : 0,5 kV CA (États-Unis) | ||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Émissions CEM | Partie 15 Sous-partie B (États-Unis) de la FCC | ||
| Test d'immunité à la poussée | Modes différents : 2 kV, Mode commun : 4 kV | ||
| Autres | Poids net | 0,85 kg | |
| Dimension | 366,7*26*24,2 mm (L*l*H) | ||
| Emballage | 50 pièces/carton | ||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. En cas de faible tension d'entrée, une réduction de la puissance de sortie est nécessaire pour garantir une longue durée de vie. | |||
Spécifications mécaniques
| calibre de fil américain MGR101 | |
| Câbles d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Sortir | Intégration de la voie et passage à travers le courant de sortie du pilote de rail de guidage |
| Remarque : Veuillez vous assurer que vos connexions sont correctes, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Conseils chaleureux :
Courant maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant maximal recommandé (A) = 1 mm² × 10 A/mm² = 10 A
Piste compatible :
Fonctionnement de gradation
Produits associés
|

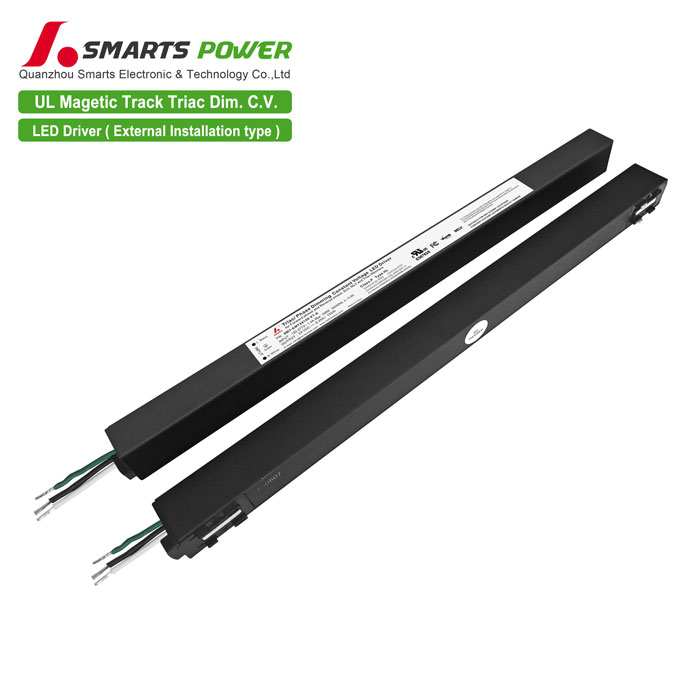

Mode: SMT-EMT24150-VT-A Tension d'entrée : 100-277 V CA
