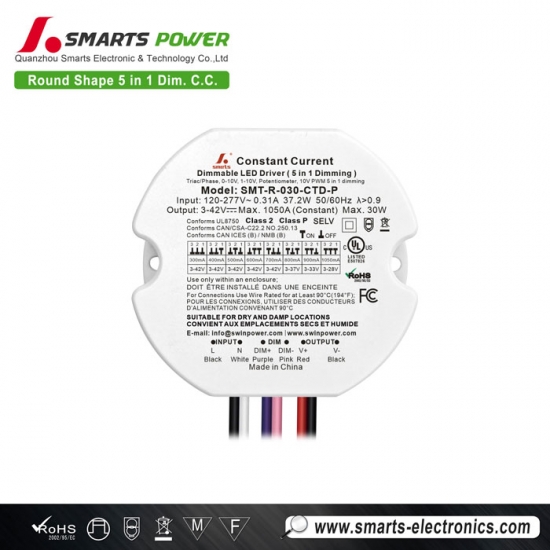

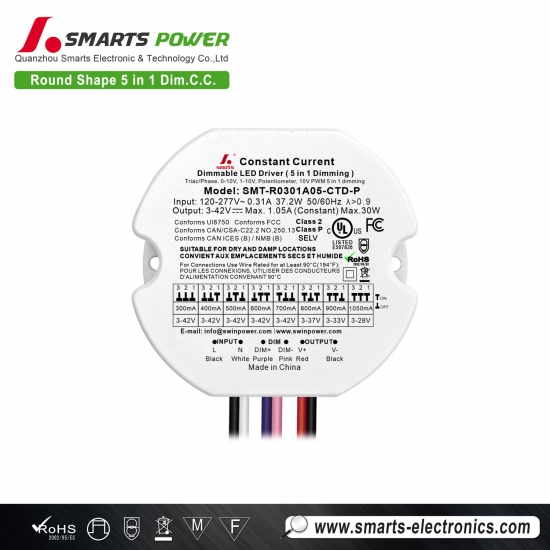

Triac et alimentation LED à courant constant dimmable 0-10 V 30 W, 300 mA-1050 mA
CeAlimentation LED à TRIAC et à intensité variable 0-10 VDoté d'un boîtier circulaire en plastique, ce variateur est compatible avec la plupart des variateurs TRIAC et 0-10 V du marché. Il offre une variation d'intensité fluide, stable et sans scintillement sur toute la plage de 0 à 100 % et est garanti 7 ans.

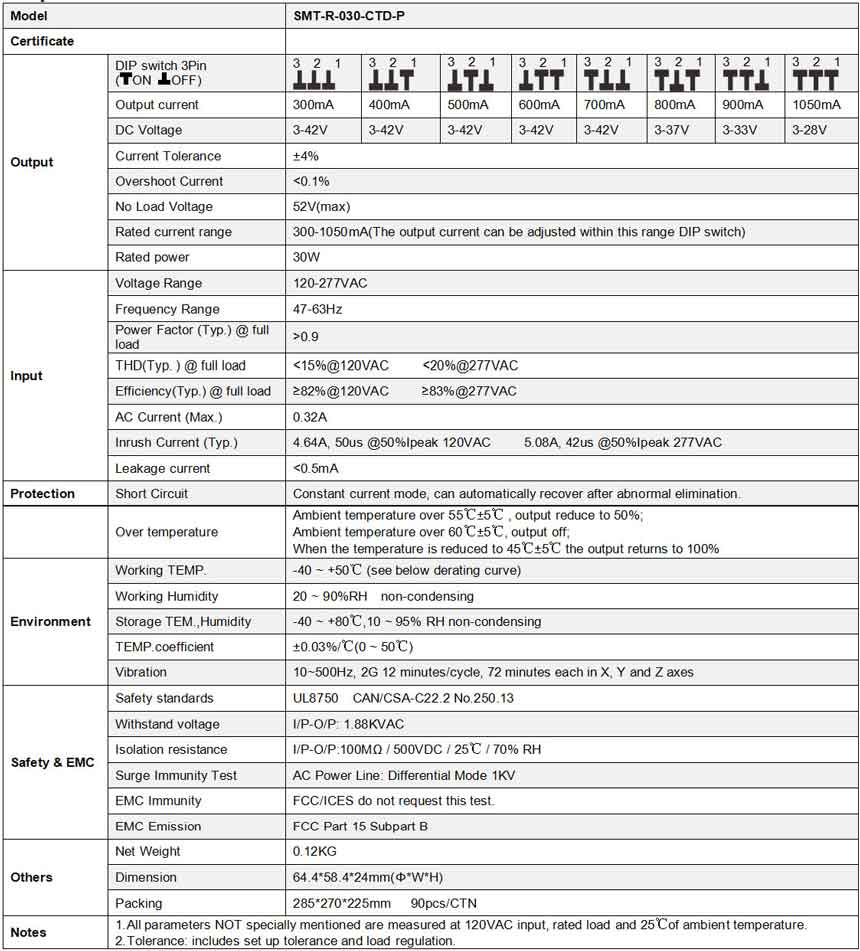

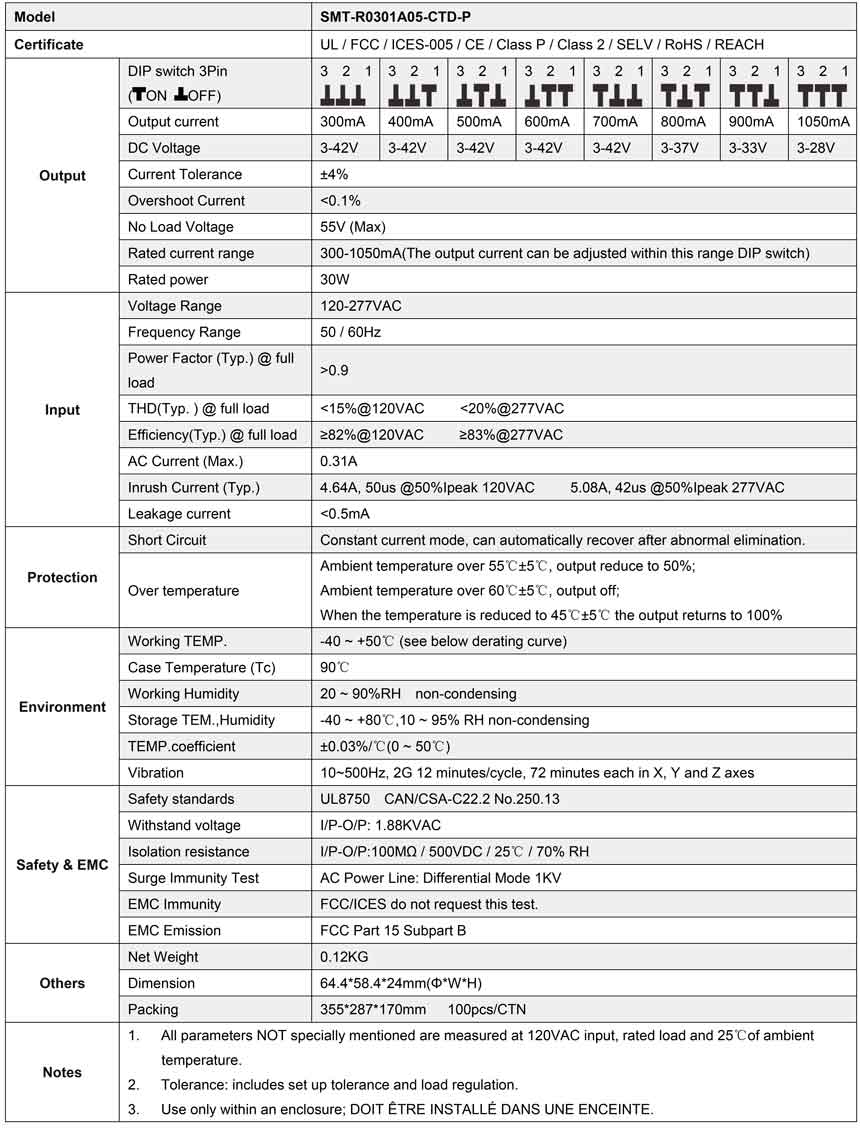

Spécification
 |
 |
 |
 |
Spécifications mécaniques
| calibre de fil américain | |
| CO4C | |
| Fil d'entrée | Noir (L) Blanc (N) (2*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2*22AWG) |
| Fil de gradation | Violet (DIM+) Rose (DIM-) (2*22AWG) |
| Remarque : Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Fonctionnement de gradation
Utilisation de deux méthodes de variation d'intensité en même temps,Vous devez vous assurer que l'éclairage LED est à sa luminosité maximale. Vous pourrez ensuite l'utiliser avec l'autre variateur ;
Utilisation d'un seul variateur ---Variateur TRIAC/coupure de phaseg
1. La modulation de largeur d'impulsion (MLI) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/triac or système d'éclairage.
2. Travailler avec Fphase d'avancement, MLVetPhase inverse, VUL,variateurs TRIAC ou système d'éclairage.
3. Le chargement minimum est d'environ 10%
4. Veuillez essayer d'utiliser des variateurs avec une puissance au moins 2fois la puissance de sortie du pilote.
Utilisation d'un seul variateur ---0-10/ 1-10VPotentiomètre PWM 10 V atténuation
Produits associés

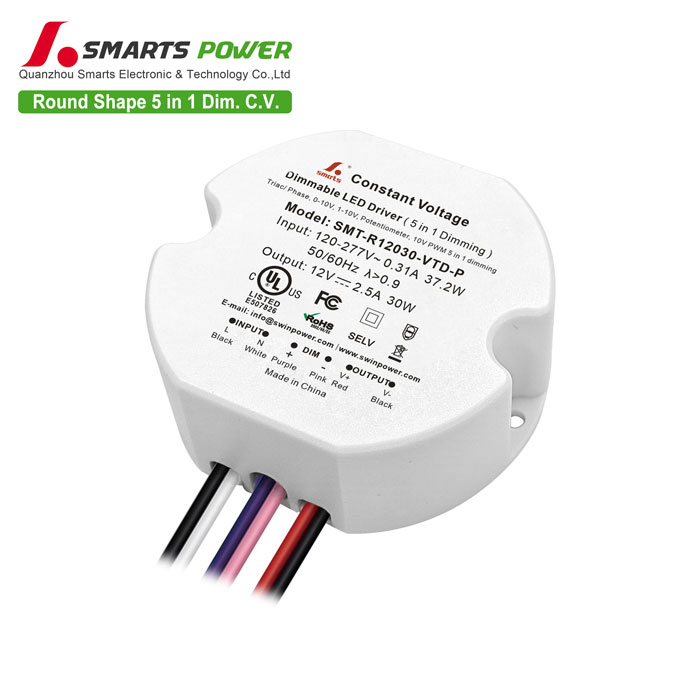

Driver LED à tension constante de 30 W(Triac et gradable 0-10V) doté d'un boîtier circulaire en plastique avec une excellente dissipation de la chaleur ; conforme aux normes de sécurité d'éclairage mondiales ; garantie de 7 ans.
