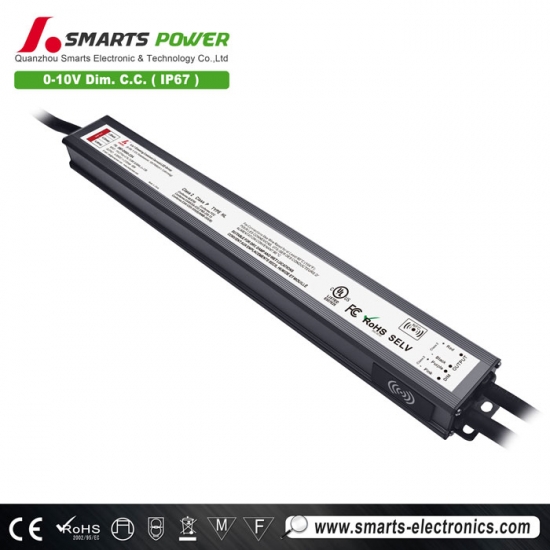

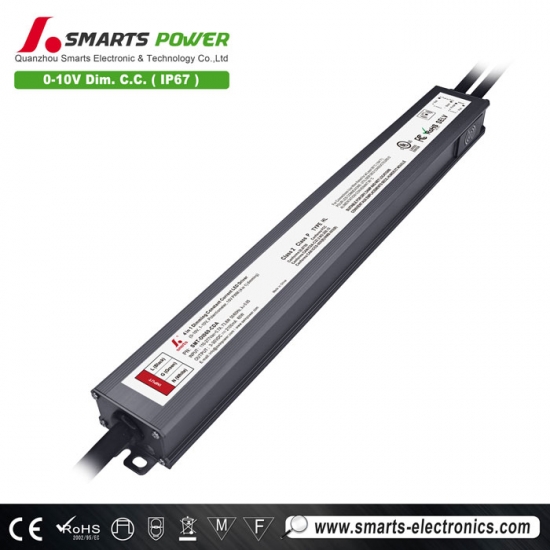

Alimentation LED ultra-mince 60 W 0,10 V à courant constant et à intensité variable, étanche IP67
Alimentation LED ultra-mince 60 W 0,10 V à courant constant et à intensité variable, étanche IP67
Alimentation LED ultra-mince 60 W 0,10 V à courant constant et à intensité variable, étanche IP67
Plage de tension d'entrée universelle 100-277 VCA Pilote LED à intensité variable 60 W 0-10 V Avec un rendement allant jusqu'à 84 %. Module de programmation intelligent NFC intégré : l'utilisateur peut régler la plage de courant de sortie via l'application NFC pour obtenir une gradation stable et fluide.
Spécification
| Modèle | SMT-DI060-CDA | ||
| Certificat | ENEC / UL / cUL / FCC / SELV / CE / ROHS / Reach / Classe 2 / Classe P / Type HL / UKCA | ||
| Sortir | Tension continue | 3-30V | |
| Réglementation actuelle | ±2% | ||
| Ondulation actuelle | <3% | ||
| Courant de dépassement | <0,1% | ||
| Courant nominal | 500-2100 mA (le courant de sortie peut être ajusté arbitrairement dans cette plage à l'aide de NFC) | ||
| Puissance nominale | 60 W | ||
| Saisir | Plage de tension | 110-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VCA >0,92 à 230 VCA >0,9 à 277 VCA | ||
| THD (typ.) à pleine charge | ≤8% à 120 VCA ≤15% à 230 VCA ≤18% à 277 VCA | ||
| Efficacité (typ.) à pleine charge | >83 % à 120 VCA >84 % à 230 VCA >83 % à 277 VCA | ||
| Courant alternatif (max.) | 0,7 A | ||
| Courant d'appel (typ.) | 7A, 50%, 72us à 120VAC ; 14A, 50 %, 72us à 230VAC ; 16A, 50%, 68us à 277VAC | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode courant constant, peut récupérer automatiquement après une élimination anormale | |
| Surcharge | ≤110% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; Température ambiante supérieure à 60℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 - 95 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10~500 Hz, 5 G 12 minutes/cycle, 72 minutes chacun sur les axes X, Y et Z | ||
| Sécurité et CEM | Normes de sécurité | Réglementation américaine : | Réglementation européenne : |
| UL8750 CAN/CSA-C22.2 No.250.13 (États-Unis);E495946 | EN61347-1 EN61347-2-13 | ||
| Tension de tenue | Réglementation américaine : | Réglementation européenne : | |
| Entrée/sortie : 3,75 kVca ; Entrée/sortie : 1,88 kVca ; Sortie/sortie : 1,88 kVca | Entrée/sortie : 3,75 kVca ; Entrée/sortie-sortie : 1,5 kVca ; Sortie/sortie-sortie : 0,5 kVca | ||
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | ||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||
| Émission CEM | Réglementation américaine : | Réglementation européenne : | |
| FCC 47 CFR Partie 15, Sous-partie B (États-Unis) | EN55015 EN 61000-3-3 | ||
| Autres | Poids net | 0,5 kg | |
| Dimension | 314,7 x 38,5 x 23,6 mm (L x l x H) | ||
| Emballage | 380*295*210mm 30 pièces / carton | ||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | |||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10.(US) | |||
Spécifications mécaniques
| calibre de fil américain | |
| LN30 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3C*18AWG) |
| Fil de sortie | Noir (V+) Blanc et gris (CW-) Jaune (WW-) (3C*18AWG) |
| Fil de signal | Violet (D+) Rose (D-) (2C*18AWG) |
| Remarques : | |
Chaud conseil s :
Courant de transport maximal recommandé (A) = diamètre du fil (mm) 2 ) x 10A/mm 2 .
Par exemple : 1 mm 2 Câble de sortie, courant de transport maximal recommandé (A) = 1 mm 2 x 10A/mm 2 =10A
Fonctionnement de la gradation
En utilisant une gradation ---0-10/ 1-10 V / 10V PWM/ Potentiomètre atténuation
Fonction NFC ：
Application ProNFC
Appareils portables NFC
Téléchargement iOS
Téléchargement Android
Ajustez légèrement le courant de sortie par NFC
Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (lecture et écriture NFC
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (lecture et écriture NFC)
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
