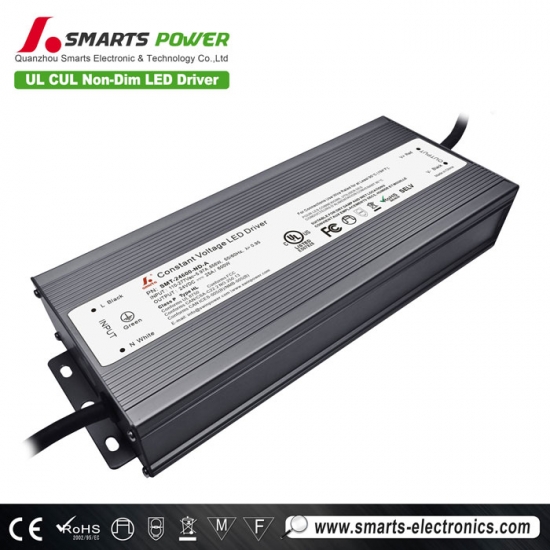

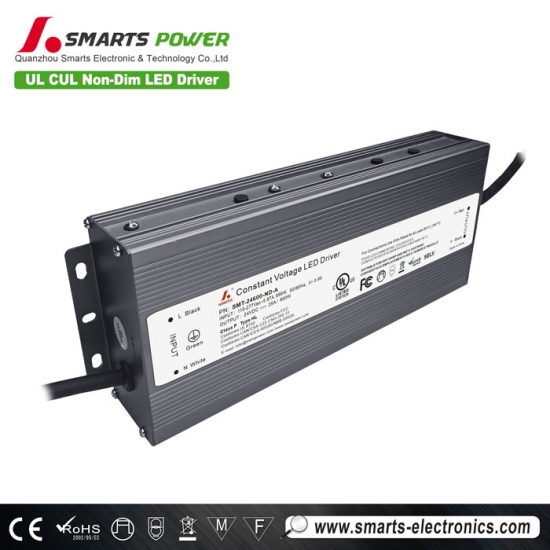

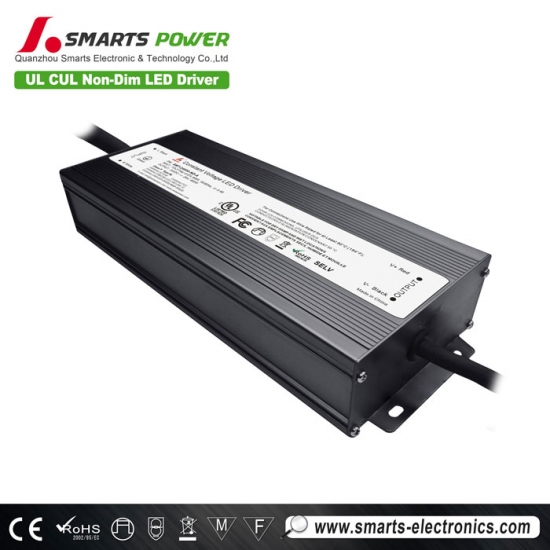

Pilote LED étanche IP67 non dimmable 24 volts 600 W à tension constante pour éclairage LED extérieur
Smartspower récemment mis à niveau Pilote LED non dimmable Doté d'une fonction PFC active intégrée, d'un mode de fonctionnement à tension constante et d'un rendement allant jusqu'à 93 %, il offre une protection stable et sûre des lampes. Garantie 7 ans.
Spécification
| Modèle | SMT-24600-ND-A | SMT-36600-ND-A | SMT-48600-ND-A | |
| Certificat | UL / FCC / Type HL / Classe P / SELV / CE / RoHS / REACH | |||
| Sortir | Tension continue | 24 V | 36V | 48V |
| Ajuster la tension | / | |||
| Tolérance de tension | ±1,5% | ±1% | ±1% | |
| Régulation de tension | ≤ 0,5 % | |||
| Courant nominal | 25A | 16,67A | 12,5 A | |
| Puissance nominale | 600 W | |||
| Régulation de charge | ±1% | |||
| Saisir | Plage de tension | 110-277 VCA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 VCA 0,95 à 277 VCA | |||
| THD (typ.) à pleine charge | <20 % à 120 VCA et 277 VCA | |||
| Efficacité (typ.) à pleine charge |
≥ 91 % à 120 VCA
≥ 93 % à 277 VCA 85 % à 277 VCA |
≥ 90 % à 120 VCA
≥ 92 % à 277 VCA |
≥ 90 % à 120 VCA
≥ 92 % à 277 VCA |
|
| Courant alternatif (max.) | 6A | |||
| Courant d'appel (typ.) | 52 A, 810 µs à 50 % de la tension de pointe 110 VCA ; 76 A, 148 µs à 50 % de la tension de pointe 277 VCA | |||
| Courant de fuite | < 0,5 mA | |||
| Protection | Court-circuit | arrête la tension de sortie, récupère automatiquement une fois la condition de défaut supprimée | ||
| Surcharge | Mode courant constant ≥120 %, récupère automatiquement une fois la condition de défaut supprimée | |||
| Surchauffe | 100℃±10℃ arrêt de la tension de sortie, récupération automatique après refroidissement | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de travail | 20 - 90 % HR sans condensation | |||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | |||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |||
| Sécurité et CEM | Normes de sécurité | UL8750 (États-Unis) | ||
| Tension de tenue | E/S/P : 1,8 kVCA | |||
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | |||
| Émission CEM | Partie 15, sous-partie B de la FCC ; | |||
| Test d'immunité aux surtensions | Mode différent : 2 kV, mode commun : 4 kV | |||
| Autres | Poids net | 1,98 kg | ||
| Dimension | 284*109*48,5 mm (L*l*H) | |||
| Emballage | 380*305*160mm 5 pièces / carton | |||
| Remarques | 1. 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 ℃. | |||
| 2. Sous une faible tension d'entrée, une réduction de la puissance de sortie est nécessaire pour garantir une longue durée de vie. | ||||

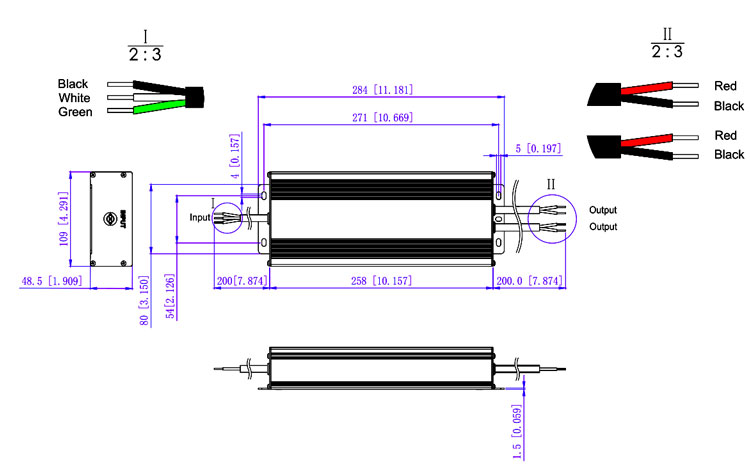

Spécifications mécaniques
| calibre de fil américain | |
| DT601 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Fil de sortie (24 V et 36 V) |
Rouge (V+) Noir (V-)(2*14AWG)
Rouge (V+) Noir (V-)(2*14AWG) |
| Fil de sortie (48 V) | Rouge (V+) Noir (V-)(2*14AWG) |
| Remarques : assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Conseils chaleureux :
1. Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A
2. Pour toute autre demande de câble, nous pouvons personnaliser.

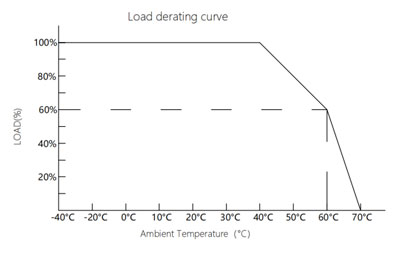

■ Courbe de déclassement ( charge de sortie contre TEMP .)
1. Pour prolonger leur durée de vie, veuillez vous référer à la courbe de déclassement et déclasser en fonction de la température.
2. Veuillez noter que l'augmentation de la température des luminaires LED sur une longue période entraînera une augmentation de leur puissance.
Par conséquent, nous recommandons à l'alimentation de réserver une certaine quantité de charge pour éviter toute surcharge.

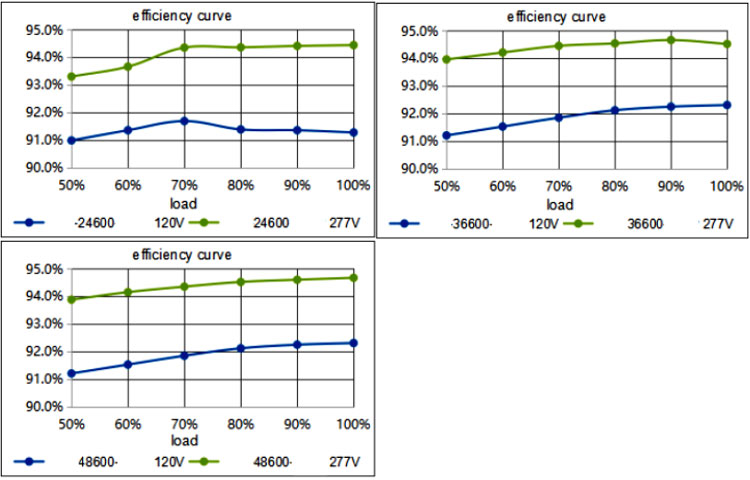

■ E efficacité Courbe (efficacité contre charge de sortie)

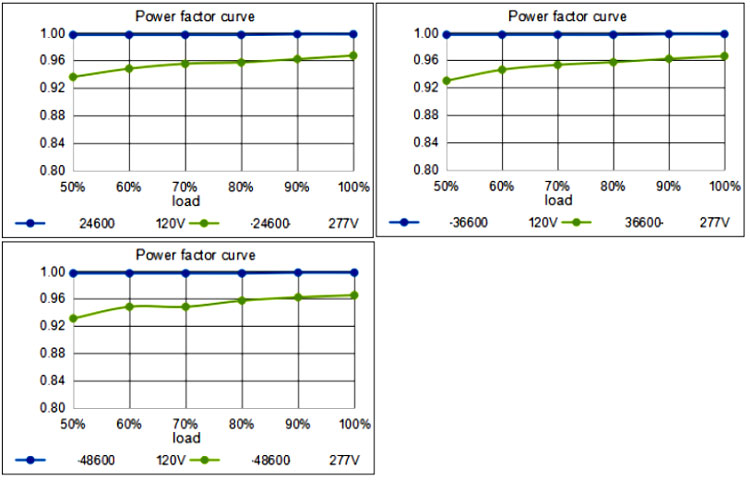

■ Courbe du facteur de puissance

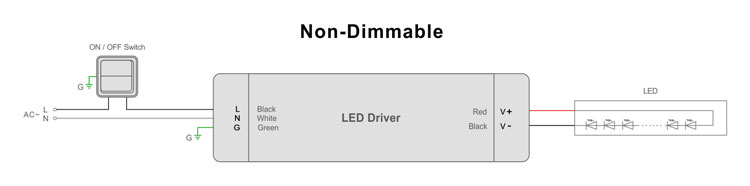

Schémas de connexion
■ Instruction:
1. Vérifiez si la tension d'entrée nominale de l'alimentation est dans la plage de tension du marché avant utilisation.
2. Faites attention à la distinction entre les lignes d'entrée et de sortie de l'alimentation pour éviter les dommages électriques ou les accidents de sécurité inutiles causés par la connexion de la ligne inversée.
3. L'alimentation ne peut pas être empilée pour l'installation (placement), et la distance d'installation entre l'alimentation et le bloc d'alimentation doit être supérieure à 10 cm.
les fournitures doivent être installées dans un espace étroit et la température ambiante doit être inférieure à 55 ℃ pendant l'utilisation ; par exemple, les boîtes de distribution, etc.
4. Afin de prolonger la durée de vie de l'alimentation électrique, celle-ci doit être installée dans un environnement propice autant que possible à la dissipation de la chaleur ;
5. À mesure que la température ambiante augmente, la puissance utilisée par l'alimentation diminue progressivement et la durée de vie de l'alimentation diminue également progressivement.
6. Ne pas utiliser sous des charges anormales : une surcharge peut endommager l'alimentation électrique et des charges extrêmement légères peuvent provoquer un dysfonctionnement de l'alimentation électrique.
7. Pour garantir la sécurité et réduire les interférences, assurez-vous que le fil de terre est correctement mis à la terre.
8. Si les pilotes LED dimmables ne fonctionnent pas normalement, veuillez ne pas les entretenir en privé, mais nous contacter : sales1@smartselectronics.com Ou appelez-nous au : 0086-595-27256889
Produits connexes
|

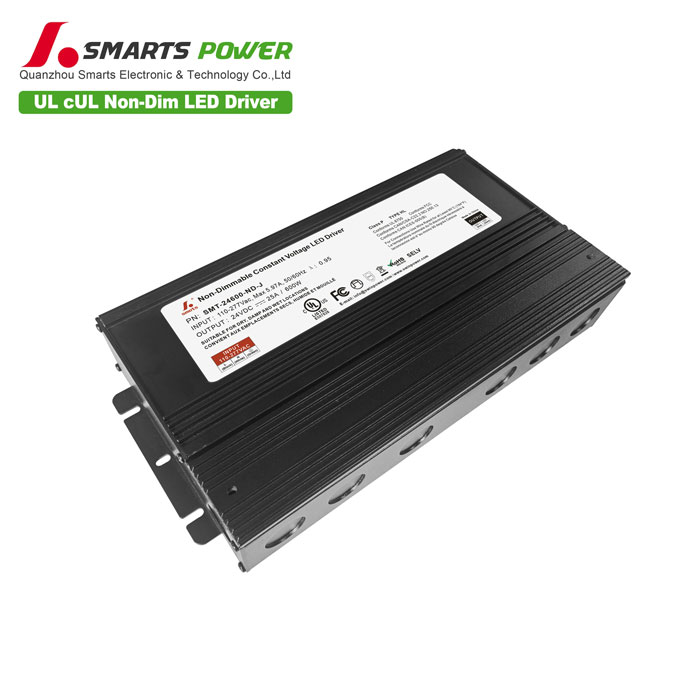

Ce non pilote LED 600 W à intensité variable Intégré à la boîte de jonction, il offre de multiples fonctions de protection, telles que les courts-circuits, les surchauffes et les surcharges. Il dispose d'un mode de fonctionnement à tension constante et d'une fonction PFC active intégrée. Il convient à une installation dans les grands supermarchés et les projets d'éclairage résidentiel et bénéficie d'une garantie de 7 ans.
