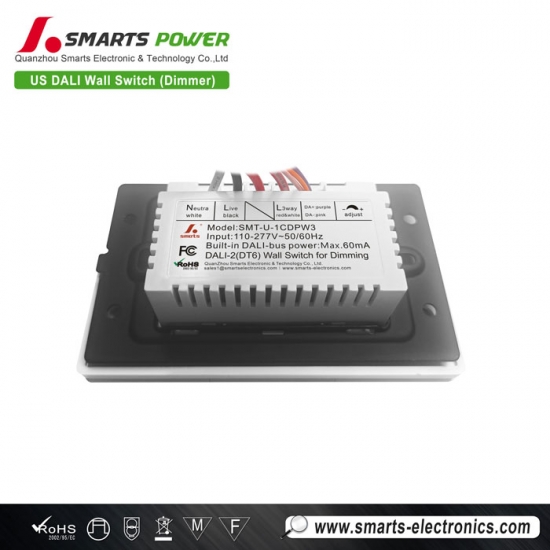

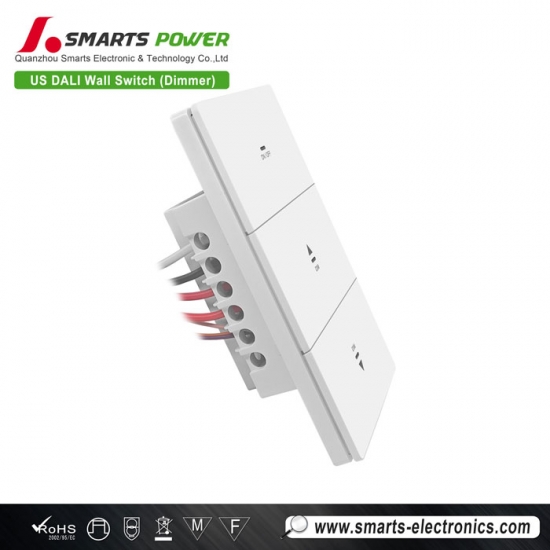

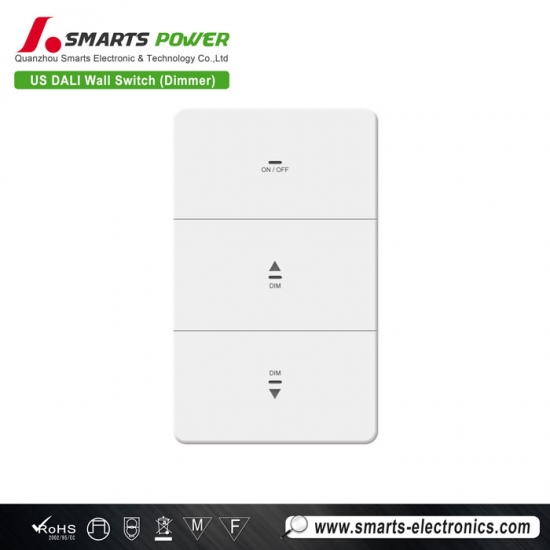

Le variateur mural à 3 boutons Dali-2 Il s'agit d'un contrôleur DALI monochrome avec alimentation bus DALI intégrée. Compatible avec les boîtiers muraux standard existants, il s'installe facilement sur des supports métalliques. Son boîtier en plastique offre un design fin et élégant et est garanti 5 ans.
Instructions d'installation
Veuillez lire avant l'installation.
Capacité maximale (limitée par la première éventualité atteinte)
Tension d'entrée : CA 110-277 V ~ 50 / 60 Hz
Courant de sortie (alimentation bus DALI intégrée)
Max.60mA
charges (pilotes DALI ou décodeurs DALI)
Jusqu'à : 30
1. Coupez l'alimentation au niveau du disjoncteur
AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.
3、Étiquetez et retirez les fils existants
Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, étiquetez le fil de la vis de couleur différente.
Modèle
|
SMT-U-1CDPW3
|
SMT-U-1CDPG3
|
Couleur
|
Blanc
|
Gris
|
![]() |
![]() |

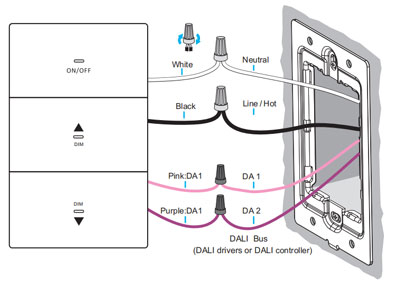

Remarque 2 : Le variateur et le pilote/décodeur DALI sont connectés indépendamment à l'alimentation d'entrée (secteur CA)
5.

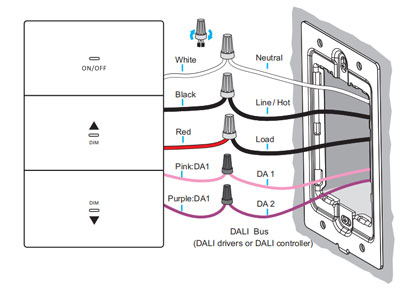

Connectez le variateur (2)
Modèle
|
SMT-U-1CRDPW3
|
SMT-U-1CRDPG3
|
Couleur
|
Blanc
|
Gris
|
![]() |
![]() |
Remarque 2 : connectez le fil d'entrée CA sous tension (L) du pilote DALI au fil de charge du variateur (rouge).
Dépannage :
Si le variateur peut démarrer, mais que le pilote DALI ne démarre pas, vérifiez si le fil chaud et le fil neutre à l'entrée du variateur (ou du pilote DALI) sont inversés.

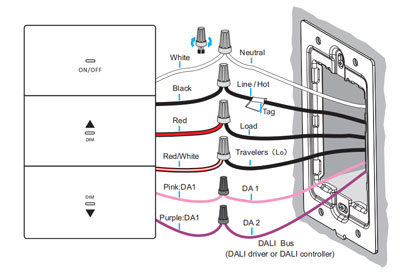

6. Connectez le variateur (3)
Modèle
|
SMT-U-1CRDPW3
|
SMT-U-1CRDPG3
|
Couleur
|
Blanc
|
Gris
|
Câblage à 3 voies (Ces modèles prennent en charge le câblage à 3 voies.)
![]() |
![]() |
7. Monter le variateur
Appuyez et enclenchez pour terminer l'installation |
8. Mettre le courant sous tension au disjoncteur
|

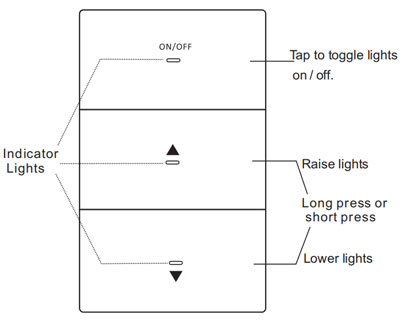

9. Configuration du fonctionnement du variateur
Remarque : Lorsque le bouton de gradation atteint sa luminosité maximale ou minimale (appui long), le voyant lumineux clignote lentement. |
Lo
Réglage de la garniture d'extrémité en W
|
![]() |
![]() |
Produits connexes

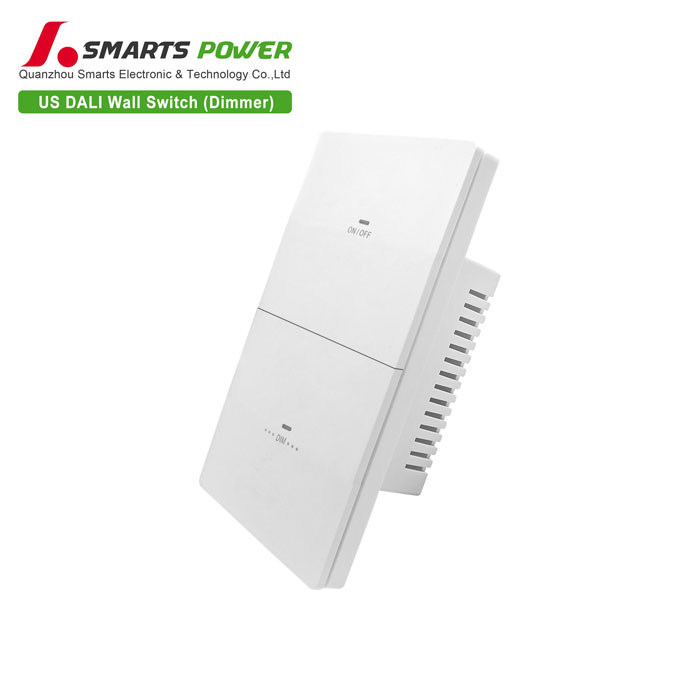

Mode: SMT-U-1CDPW2 tension d'entrée : 100-277 Vca

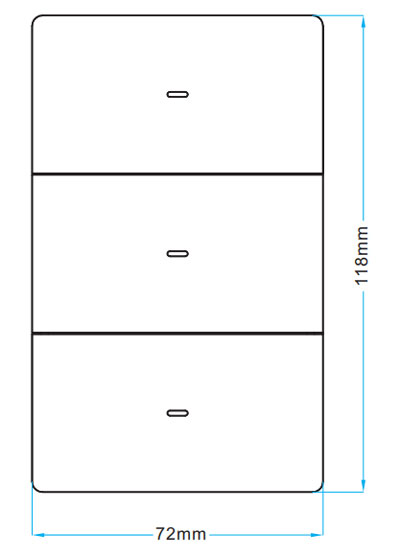

Taille : 118*72*37.5
MM
|
