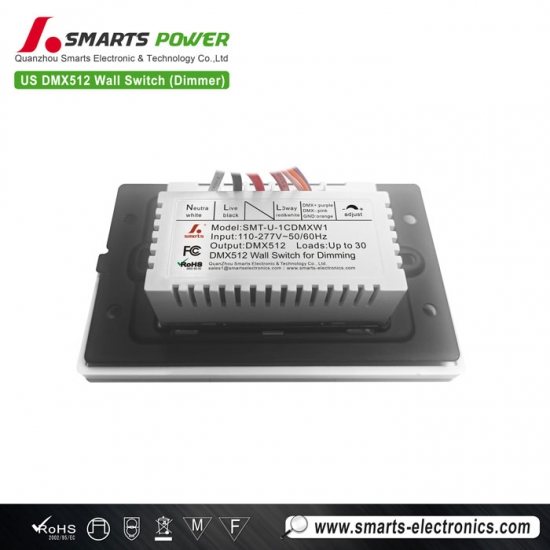

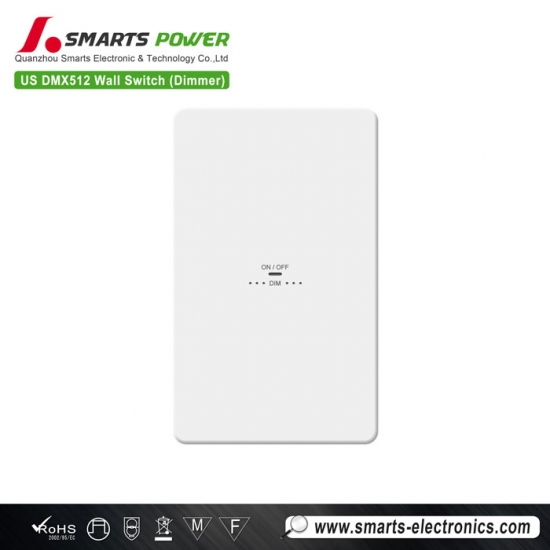

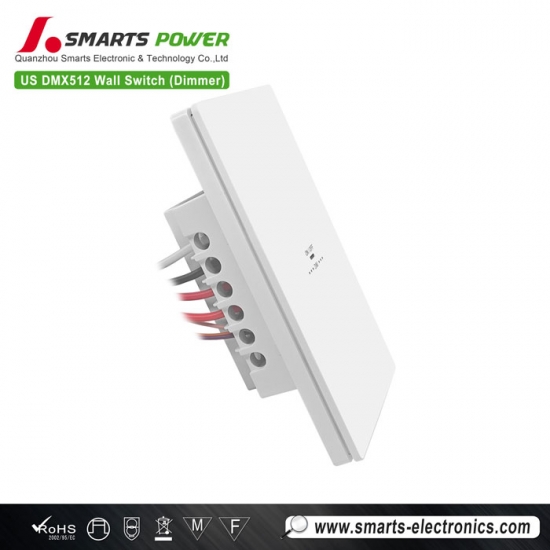

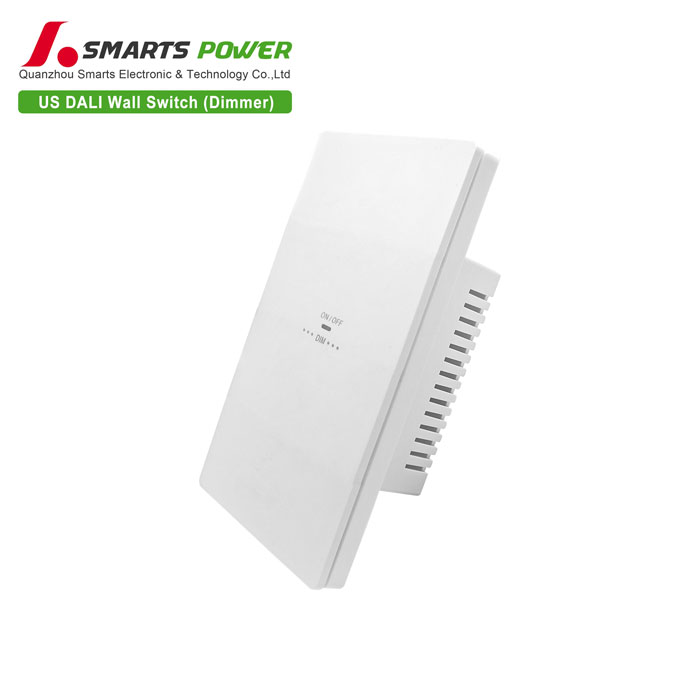

      Ce variateur DMX à un seul bouton Avec une plage de tension d'entrée de 100 à 277 VCA, il est fixé au mur et ne nécessite ni adressage ni paramétrage. Il dispose d'une entrée et d'une sortie DMX. Conçu pour une décoration intérieure standard, il convient à l'éclairage intérieur.

Instructions d'installation


  Veuillez lire avant l'installation.

  Capacité maximale (limitée par la première éventualité atteinte)

  Tension d'entrée : CA 110-277 V ~ 50 / 60 Hz






      Courant de sortie (alimentation bus DALI intégrée)



      Max.60mA






      charges (pilotes DALI ou décodeurs DALI)



      Jusqu'à : 30








1. Coupez l'alimentation au niveau du disjoncteur













      AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.
        AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.

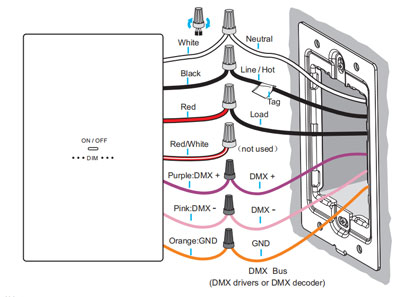

3、Étiquetez et retirez les fils existants

  Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.

  Pour les produits à bornes à vis, étiquetez le fil de la vis de couleur différente.





| Modèle | SMT-U-1CDMXW1 | SMT-U-1CDMXG1 |
| Couleur | Blanc | Gris |
|   |   |

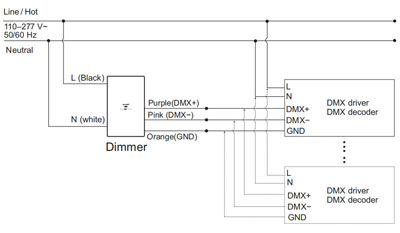

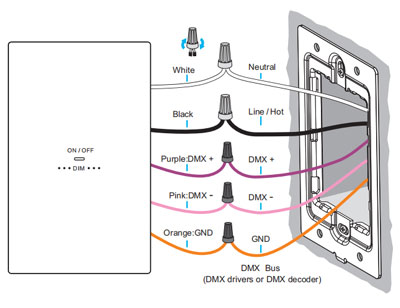

Remarque 2 : Le variateur et le pilote/décodeur DMX sont connectés indépendamment à l'alimentation d'entrée (secteur CA)



   5.

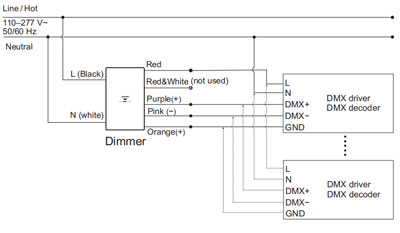

   Connectez le variateur (2)



| Modèle | SMT-U-1CRDMXW1 | SMT-U-1CRDMXG1 |
| Couleur | Blanc | Gris |
|   |   |
Remarque 2 : connectez le fil d'entrée CA sous tension (L) du pilote DMX au fil de charge du variateur (rouge).

 Dépannage :Dépannage :

 Si le variateur peut démarrer, mais que le pilote DMX ne démarre pas, veuillez vérifier si le fil chaud et le fil neutre à l'entrée du variateur (ou du pilote DMX) sont inversés.

6. Connectez le variateur (3)
| Modèle | SMT-U-1CRDMXW1 | SMT-U-1CRDMXG1 |
| Couleur | Blanc | Gris |

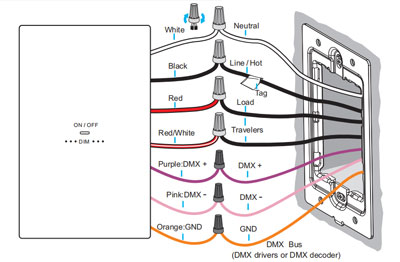

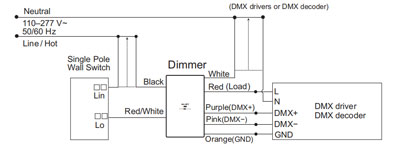

Câblage à 3 voies (Ces modèles prennent en charge le câblage à 3 voies.)
|   |   |
Remarque : l'utilisation d'un interrupteur unipolaire standard peut être combinée à un contrôleur pour former un système d'interrupteur à double commande


| 7. Monter le variateur
       Appuyez et enclenchez pour terminer l'installation | 8. Mettre le courant sous tension au disjoncteur
       |
9. Configuration du fonctionnement du variateur
|
       Remarque : Lorsque le bouton de gradation atteint sa luminosité maximale ou minimale (appui long), le voyant lumineux clignote lentement. |


       Lo


       Réglage de la garniture d'extrémité en W

       |
|   |   |
