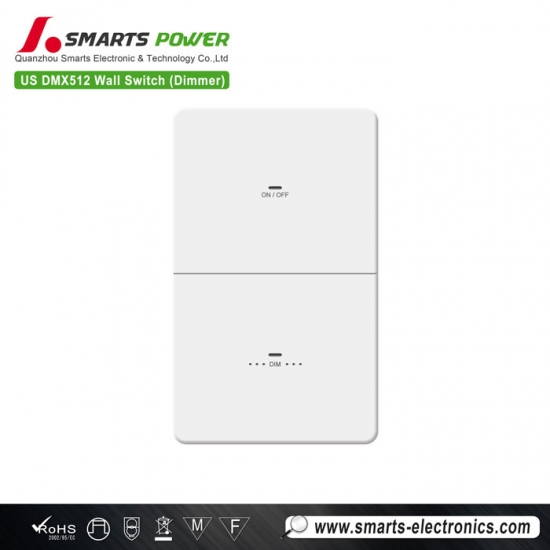

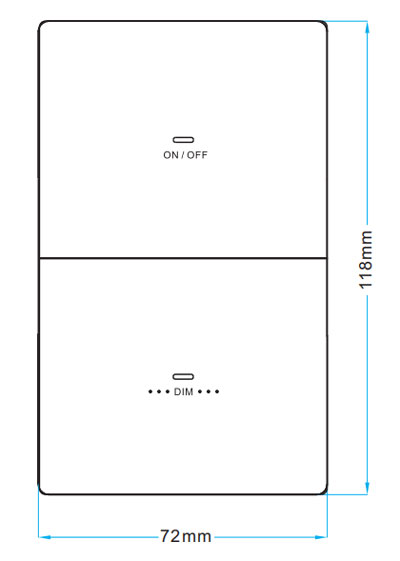

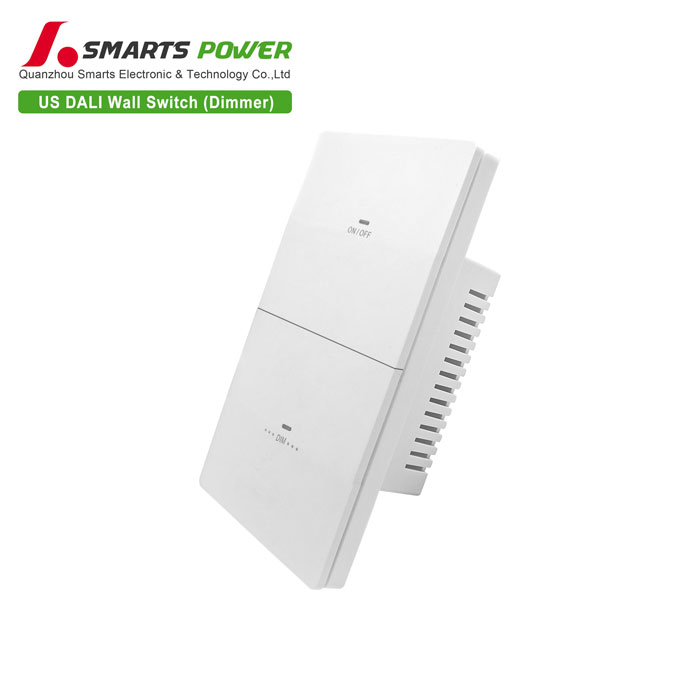

Interrupteur mural à 2 boutons poussoirs DMX pour éclairage LED
Interrupteur mural à 2 boutons poussoirs DMX pour éclairage LED
Interrupteur mural à 2 boutons poussoirs DMX pour éclairage LED

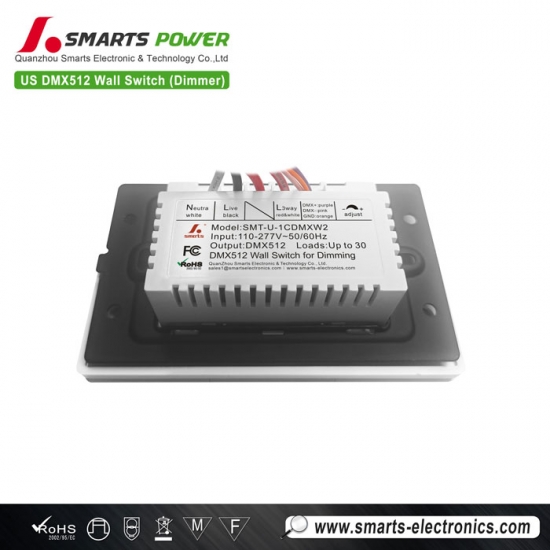

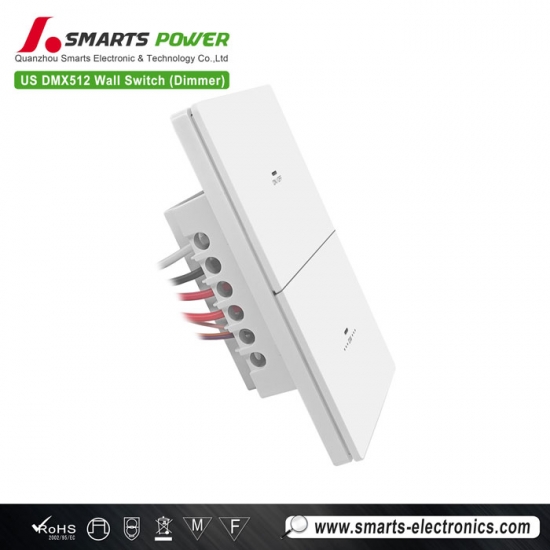

Ce variateur dmx interrupteur mural Utilise le DMX512 et d'autres dispositifs de communication pour une communication optimale. Adoptant un design standard pour la maison, il convient à toute installation domestique et fonctionne de manière autonome. Aucun code d'adresse n'est requis. Garantie 5 ans.
Instructions d'installation
Veuillez lire avant l'installation.
Capacité maximale (limitée par la première éventualité atteinte)
Tension d'entrée : CA 110-277 V ~ 50 / 60 Hz
Courant de sortie (alimentation bus DALI intégrée)
Max.60mA
charges (pilotes DALI ou décodeurs DALI)
Jusqu'à : 30
1. Coupez l'alimentation au niveau du disjoncteur
AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.
3、Étiquetez et retirez les fils existants
Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, étiquetez le fil de la vis de couleur différente.

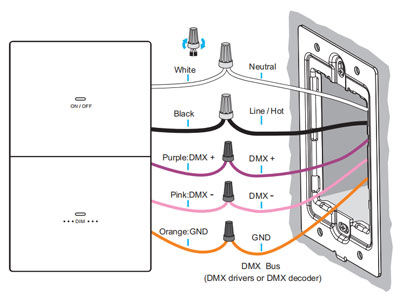

Modèle
|
SMT-U-1CDMXW2
|
SMT-U-1CDMXG2
|
Couleur
|
Blanc
|
Gris
|
![]() |
![]() |

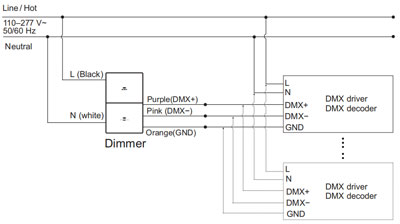

Remarque 2 : Le variateur et le pilote/décodeur DMX sont connectés indépendamment à l'alimentation d'entrée (secteur CA)
5.

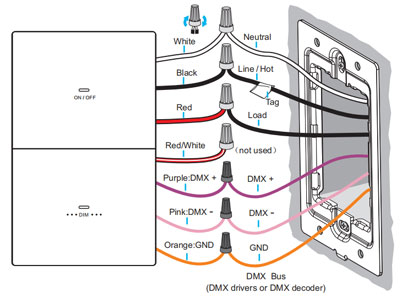

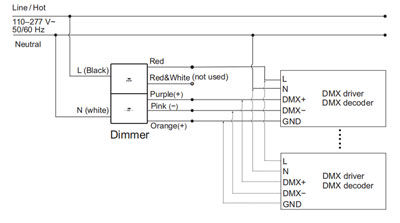

Connectez le variateur (2)
Modèle
|
SMT-U-1CRDMXW2
|
SMT-U-1CRDMXG2
|
Couleur
|
Blanc
|
Gris
|
![]() |
![]() |
Remarque 2 : connectez le fil d'entrée CA sous tension (L) du pilote DMX au fil de charge du variateur (rouge).
Dépannage :Dépannage :
Si le variateur peut démarrer, mais que le pilote DMX ne démarre pas, veuillez vérifier si le fil chaud et le fil neutre à l'entrée du variateur (ou du pilote DMX) sont inversés.

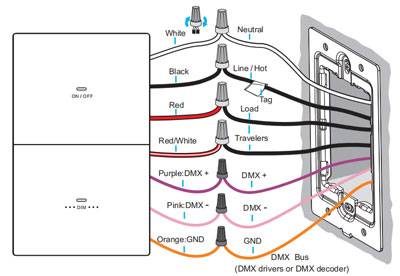

6. Connectez le variateur (3)
Modèle
|
SMT-U-1CRDMXW2
|
SMT-U-1CRDMXG2
|
Couleur
|
Blanc
|
Gris
|

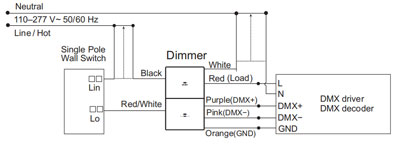

Câblage à 3 voies (Ces modèles prennent en charge le câblage à 3 voies.)
![]() |
![]() |
Remarque : l'utilisation d'un interrupteur unipolaire standard peut être combinée à un contrôleur pour former un système d'interrupteur à double commande
7. Monter le variateur
Appuyez et enclenchez pour terminer l'installation |
8. Mettre le courant sous tension au disjoncteur
|

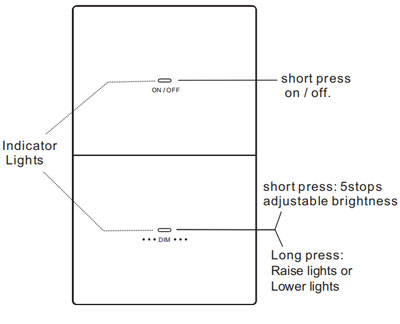

9. Configuration du fonctionnement du variateur
Remarque : Lorsque le bouton de gradation atteint sa luminosité maximale ou minimale (appui long), le voyant lumineux clignote lentement. |
Lo
Réglage de la garniture d'extrémité en W
|
![]() |
![]() |
