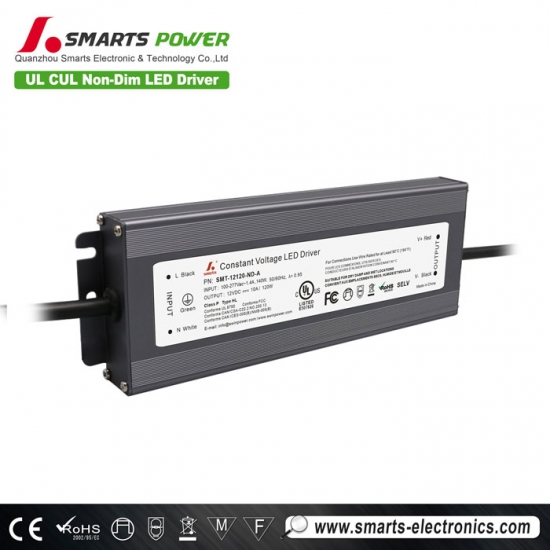

Alimentation pour ruban LED 12 V/24 V 120 W étanche IP67 non dimmable pour éclairage LED
L'intelligence Alimentation LED 120 W 12 V/24 V non dimmable Fonctionnant en mode tension constante, ce luminaire affiche un rendement jusqu'à 91 %. Il est doté d'une protection multiniveaux complète contre les courts-circuits, la surchauffe et les surcharges. Certifié UL et conforme aux normes internationales de sécurité en matière d'éclairage, ce produit est principalement distribué sur le marché nord-américain.
Spécification
| Modèle | SMT-12120-ND-A | SMT-24120-ND-A | SMT-48120-ND-A | |
| Certificat | UL / cUL / FCC / Classe P / Type HL | |||
| Sortir | Tension continue | 12V | 24V | 48V |
| Tolérance de tension | ±4% | ±4% | ±2% | |
| Régulation de tension | ≤0,5% | ≤0,5% | ≤0,5% | |
| Régulation de charge | ≤4% | ≤4% | ≤2% | |
| Courant nominal | 10A | 5A | 2,5 A | |
| Puissance nominale | 120 W | |||
| Ondulation de tension | 400 mVc-c | 296 mVc-c | 176 mVc-c | |
| Tension de dépassement | <3% (pleine charge), <4% (à vide) | |||
| Saisir | Plage de tension | 100-277 V CA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance (typ.) à pleine charge |
>0,98 à 120 V CA
>0,96@277 VCA |
>0,98 à 120 V CA
>0,96@277 VCA |
>0,98 à 120 V CA
>0,96@277 VCA |
|
| THD (typ.) à pleine charge | <15% à 120 V <15% à 277 V | |||
| Rendement (typ.) à pleine charge |
≥ 88,5 % à 120 V CA
≥91,0 % à 277 V CA |
≥89,7 % à 120 V CA
≥92,7 % à 277 V CA |
≥89,8 % à 120 V CA
≥92,4 % à 277 V CA |
|
| Courant alternatif (max.) | ≤ 1,25 A à 120 V CA ≤ 0,52 A à 277 V CA | |||
| Courant d'appel (typ.) | 51A@50%Ipeak 208us @120VAC,118A@50%Ipeak 452us @277VAC. | |||
| Courant de fuite | <0,5 mA | |||
| Protection | Court-circuit | Le mode hoquet peut être automatiquement rétabli après une suppression anormale | ||
| surcharge | ≥120 %, mode courant constant, récupération automatique après exception | |||
| Surchauffe | Lorsque la température ambiante dépasse 55 °C ± 5 °C, la sortie est coupée. | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40 à +40 °C (voir courbe de déclassement ci-dessous) | ||
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | |||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |||
| Vibration | 10 à 500 Hz, 5 GHz, 12 minutes/cycle, axes X, Y et Z : 72 minutes chacun | |||
| Sécurité et CEM | normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 | ||
| Tension de tenue | I/PO/P : 1,88 kVca ; I/P-FG : 1,88 kVca ; O/P-FG : 0,5 kVca | |||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Test d'immunité à la poussée | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | |||
| Immunité CEM | La FCC/ICES ne demande pas ce test | |||
| Émissions CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | |||
| Autres | Poids net | 0,56 kg | ||
| Dimension | 188*61,4*25,5 mm (L*l*H) | |||
| Emballage | 415 x 230 x 170 mm, 20 pièces/carton | |||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à une entrée de 120 VCA, à une charge nominale et à une température ambiante de 25 °C. | |||
| 2. Tolérance : comprend la tolérance de réglage et la régulation de charge. | ||||
| 3. L'alimentation électrique est considérée comme un composant fonctionnant en association avec l'équipement final. Les performances CEM étant affectées par l'installation complète, les fabricants d'équipements finaux doivent procéder à une nouvelle qualification de l'installation complète conformément à la directive CEM. | ||||
| 4. Concernant les types de charges de pilotes LED lorsque le pilote répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||
|
|
|
|

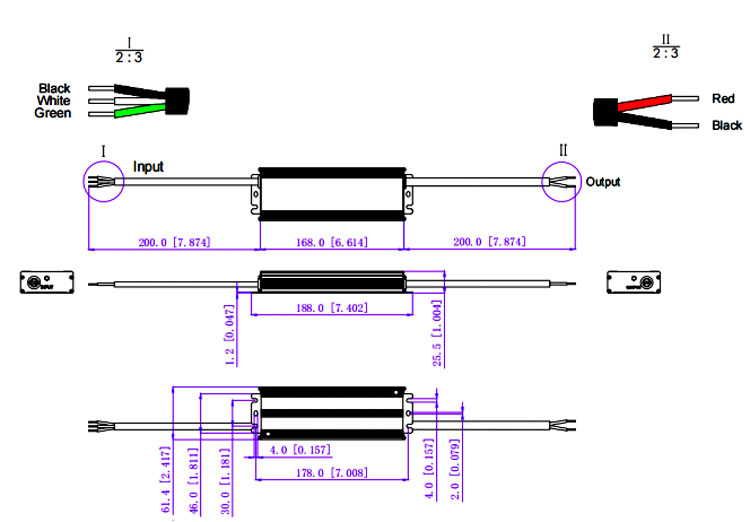

Spécifications mécaniques
| calibre de fil américain | |
| CA5 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3*18 AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2*18 AWG) |
Chaud conseil s :
Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
Recommandation MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 6 |
| 13A | 7 | |
| 16A | 9 | |
| 20A | 12 | |
| 25A | 15 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 14 |
| 13A | 18 | |
| 16A | 22 | |
| 20A | 28 | |
| 25A | 30 | |
Note :
1. Les quantités ci-dessus de drivers LED connectés sur le type C sont recommandées pour une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
Fonctionnement de gradation
Instruction
1. Avant utilisation, vérifiez que la tension d'entrée nominale de l'alimentation se situe bien dans la plage de tension du marché.
2. Veillez à bien distinguer les lignes d'entrée et de sortie de l'alimentation afin d'éviter tout dommage électrique ou accident de sécurité inutile causé par le branchement d'une ligne inversée.
3. Les alimentations ne peuvent pas être empilées lors de l'installation, et la distance entre elles doit être supérieure à 10 cm. Plusieurs alimentations ne doivent pas être installées dans un espace restreint, et la température ambiante ne doit pas dépasser 55 °C pendant leur utilisation ; par exemple, dans les boîtes de distribution.
4. Afin de prolonger la durée de vie de l'alimentation, celle-ci doit être installée dans un environnement qui favorise autant que possible la dissipation de la chaleur ;
5. À mesure que la température ambiante augmente, la puissance utilisée par l'alimentation diminue progressivement, et la durée de vie de l'alimentation se raccourcit également progressivement.
6. Ne pas utiliser sous des charges anormales : une surcharge peut endommager l’alimentation et des charges extrêmement faibles peuvent provoquer un dysfonctionnement de celle-ci.
7. Pour garantir la sécurité et réduire les interférences, veuillez vous assurer que le fil de mise à la terre est correctement raccordé à la terre.
8. Si le pilote LED ne fonctionne pas correctement, veuillez ne pas tenter de le réparer vous-même, mais contactez-nous : sales1@smartselectronics.com Ou appelez le : 0086-595-27256889
Courbe de déclassement
1. Pour prolonger leur durée de vie, veuillez vous référer à la courbe de déclassement et déclasser en fonction de la température.
2. Veuillez noter que l'élévation de température des luminaires LED sur une longue période entraînera une augmentation de leur consommation d'énergie.
Par conséquent, nous recommandons de prévoir une certaine capacité de charge pour l'alimentation électrique afin d'éviter toute surcharge.
Produits associés

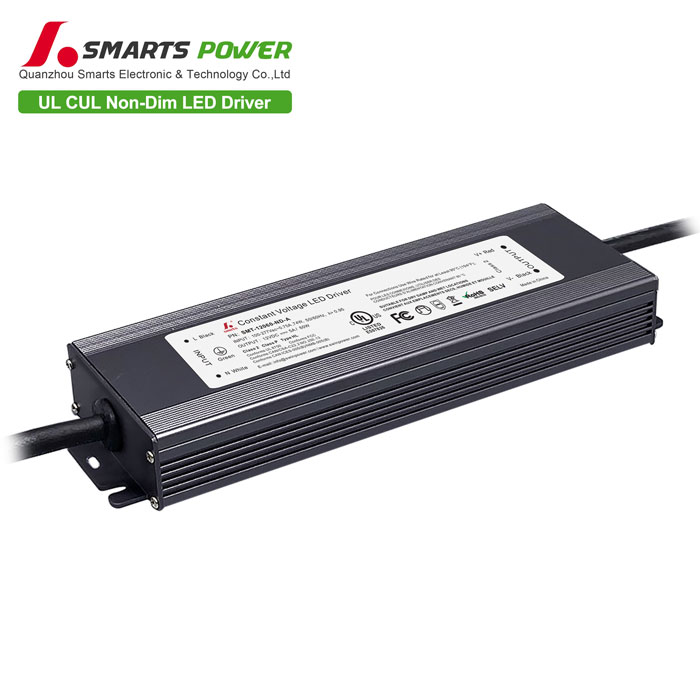

Doté d'un boîtier en aluminium, ce Alimentation LED à tension constante de 100 W Il offre une excellente dissipation thermique et un indice de protection IP67 contre l'eau. Il convient à une installation et une utilisation en extérieur ou en milieu humide pour les projets d'éclairage LED et est assorti d'une garantie de 7 ans.
