Non-dimmable LED Driver
0 10V Dimmer
maison >SMARTS Dimmer (Push Button Wall Switch for Dimming) >0 10V Dimmer >

Pilote LED pour interrupteur mural à courant constant et variateur 2 canaux 0-10 V


led 0 10v dimmer
led 0 10v dimmer led 0 10v dimmer led 0 10v dimmer

Pilote LED pour interrupteur mural à courant constant et variateur 2 canaux 0-10 V

Smartspower double canal 2 boutons Variateur 0 10 V Il s'agit du système de contrôle d'éclairage électronique le plus ancien et le plus simple. Sa structure est simple, son installation est facile et ne nécessite aucun débogage professionnel. Il est immédiatement opérationnel après une installation réussie.

  • article no.:

    SMT-U-2CP2CVDW2

  • marque:

    SMARTS

  • tension d'entrée:

    100-277VAC

  • courant de sortie:

    Max.50mA

  • certification:

    ETL,CE, FCC, ROHS

  • garantie:

    5 years
enquête maintenant
détails du produit

Pilote LED pour interrupteur mural à courant constant et variateur 2 canaux 0-10 V

Ce Variateur 0-10V , logé dans un boîtier en plastique blanc, est compatible avec la plupart des drivers LED 0-10 V disponibles dans le commerce. Facile à utiliser, comme un variateur domestique classique, il offre une gradation stable, fluide et sans scintillement.


Instructions d'installation

Veuillez lire avant l'installation.

Modèle
SMT-U-2CP2CVDW2
SMT-U-2CP2CVDG2
Couleur
Blanc
Gris
Capacité maximale (limitée par la première éventualité atteinte)
Tension d'entrée : CA 110-277 V ~ 50 / 60 Hz
0-10 V-Sink
50 mA
charges
120 V : 500 W 277 V : 1 000 W


1. Coupez l'alimentation au niveau du disjoncteur


AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.
Peut entraîner des blessures graves, voire mortelles. Coupez l'alimentation au niveau du disjoncteur ou du fusible avant l'installation.
2. Retirez l'appareil existant et montez le siège fixe du contrôleur

3、Étiquetez et retirez les fils existants

Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, étiquetez le fil de la vis de couleur différente.

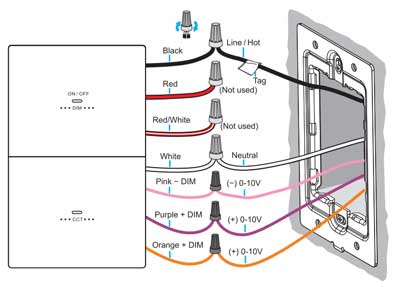

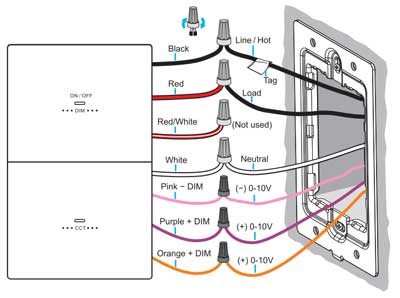

4、Connectez le variateur (1)

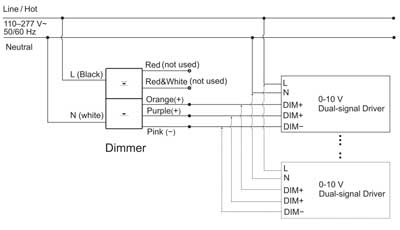

Câblage simple



Remarque : le variateur et le ballast/pilote 0-10 V sont connectés indépendamment à l'alimentation d'entrée (secteur CA)

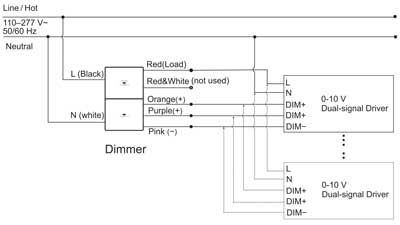

Câblage simple



Remarque : connectez le fil d'entrée CA sous tension (L) du ballast/pilote 0-10 V au fil de charge du variateur (rouge).
Dépannage :
Si le variateur peut démarrer, mais que le ballast/pilote 0-10 V ne démarre pas, veuillez vérifier si le fil chaud et le fil neutre à l'entrée du variateur (ou du ballast/pilote 0-10 V) sont inversés.

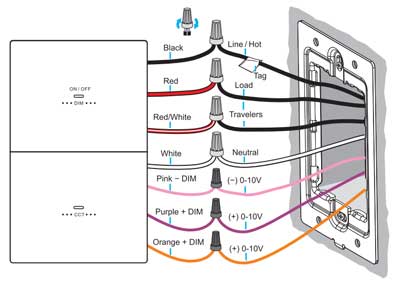

5. Connectez le variateur (2)

Câblage à 3 voies



Remarque : l'utilisation d'un interrupteur unipolaire standard peut être combinée avec un contrôleur pour former un système d'interrupteur à double commande


6. Monter le variateur

Appuyez et enclenchez pour terminer l'installation

7. Mettre le courant sous tension au disjoncteur

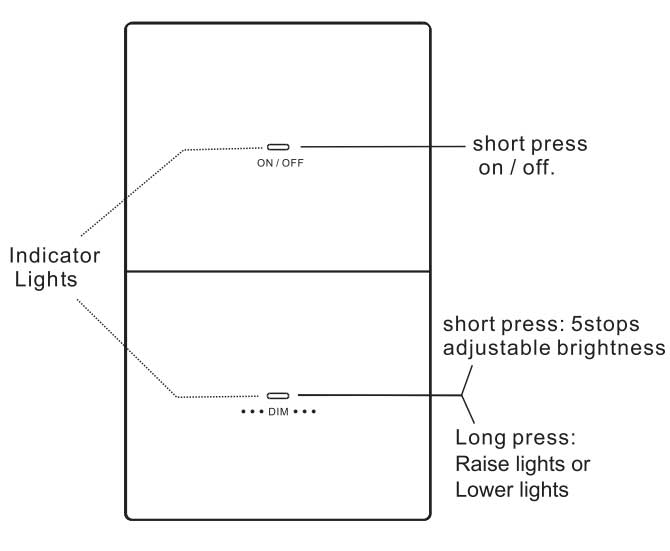

8. Configuration du fonctionnement du variateur

Remarque : Lorsque le bouton de gradation atteint sa luminosité maximale ou minimale (appui long), le voyant lumineux clignote lentement.

Lo Réglage de la garniture d'extrémité en W
Facultatif
1. Avec les lumières allumées et réglées sur le niveau d'éclairage le plus bas, tournez la molette de réglage bas de gamme dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.
2. Éteignez les lumières et allumé. Si les lumières ne s'allument pas ou ne sont pas stables, tournez légèrement la molette de réglage des basses fréquences dans le sens des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.

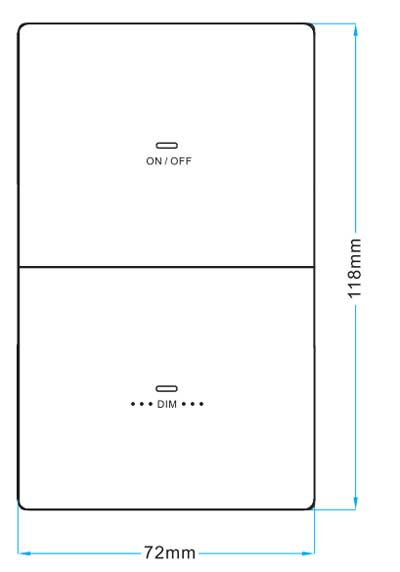

9. Dimensions du produit
