Non-dimmable LED Driver
NOUVEAU Driver LED 5 en 1 à tension constante et intensité variable
maison >NOUVEAU Driver LED 5 en 1 à tension constante et intensité variable >

Interrupteur variateur LED 0-10 V à 3 touches pour éclairage LED


0 10v dimmers
0 10v dimmers 0 10v dimmers 0 10v dimmers

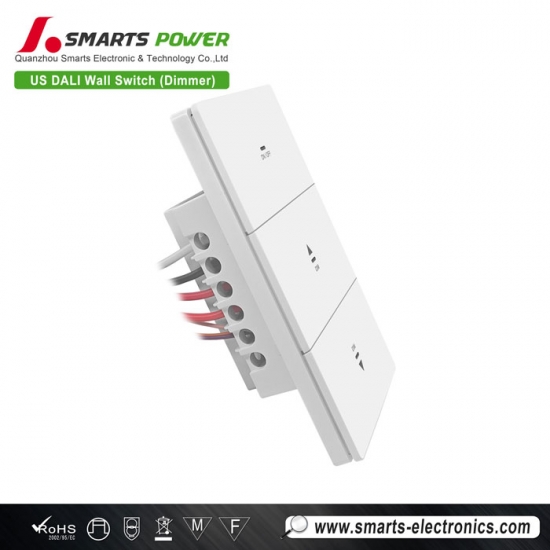

Interrupteur variateur LED 0-10 V à 3 touches pour éclairage LED

Le nouveau de SmartsPower Variateur 0-10V Il présente la taille et le style d'un interrupteur domestique et s'intègre parfaitement à tout type de décoration. Son boîtier en plastique blanc permet une installation simple et rapide. Aucune mise en service n'est requise ; il suffit de le brancher et il est prêt à l'emploi.

  • article no.:

    SMT-U-1CVDW3

  • marque:

    SMARTS

  • tension d'entrée:

    100-277VAC

  • courant de sortie:

    Max.50mA

  • certification:

    ETL,CE, FCC, ROHS

  • garantie:

    5 years
enquête maintenant
détails du produit

Interrupteur variateur LED 0-10 V à 3 touches pour éclairage LED

Ce Variateur mural 0 10 V à 3 boutons Ce système de contrôle d'éclairage électronique de 0,10 V vous permet de personnaliser facilement l'intensité lumineuse de votre maison. Son fonctionnement est identique à celui d'un interrupteur domestique standard, ce qui le rend facile à utiliser, aussi bien pour les adultes que pour les enfants.


Instructions d'installation

Veuillez lire avant l'installation.

Modèle
SMT-U-1CVDW3
SMT-U-1CVDG3
Couleur
Blanc
Gris
Capacité maximale (limitée par la première éventualité atteinte)
Tension d'entrée : CA 110-277 V ~ 50 / 60 Hz
Courant de sortie (alimentation bus DALI intégrée)
50 mA
charges
120 V : 500 W 277 V : 1 000 W


1. Coupez l'alimentation au niveau du disjoncteur


AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.
Peut entraîner des blessures graves, voire mortelles. Coupez l'alimentation au niveau du disjoncteur ou du fusible avant l'installation.
2. Retirez l'appareil existant et montez le siège fixe du contrôleur

3、Étiquetez et retirez les fils existants

Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, étiquetez le fil de la vis de couleur différente.

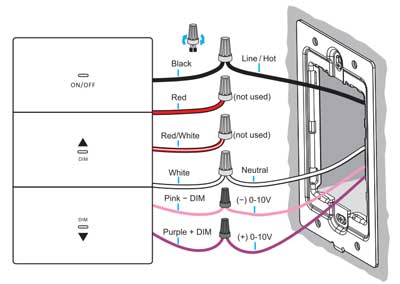

4、Connectez le variateur (1)

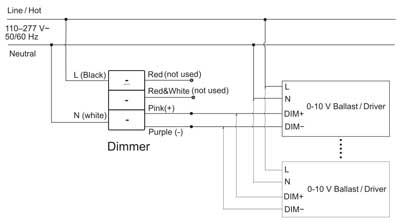

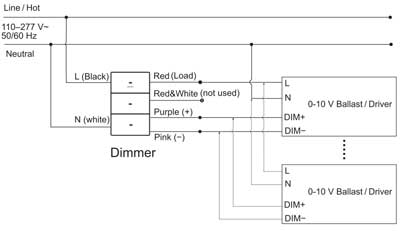

Câblage simple



Remarque : le variateur et le ballast/pilote 0-10 V sont connectés indépendamment à l'alimentation d'entrée (secteur CA)

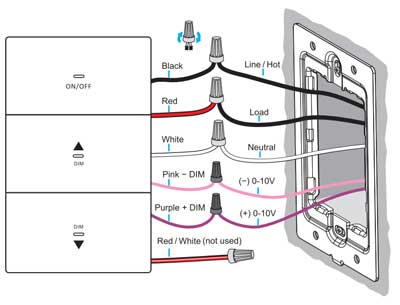

Câblage simple



Remarque : connectez le fil d'entrée CA sous tension (L) du ballast/pilote 0-10 V au fil de charge du variateur (rouge).
Dépannage :
Si le variateur peut démarrer, mais que le ballast/pilote 0-10 V ne démarre pas, veuillez vérifier si le fil chaud et le fil neutre à l'entrée du variateur (ou du ballast/pilote 0-10 V) sont inversés.

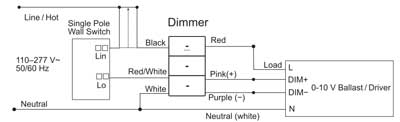

5. Connectez le variateur (2)

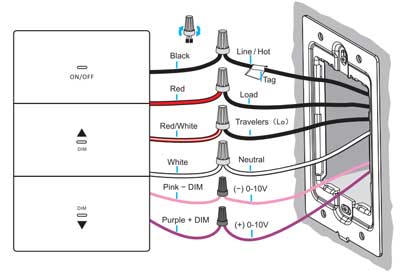

Câblage à 3 voies



Remarque : l'utilisation d'un interrupteur unipolaire standard peut être combinée avec un contrôleur pour former un système d'interrupteur à double commande


6. Monter le variateur

Appuyez et enclenchez pour terminer l'installation

7. Mettre le courant sous tension au disjoncteur

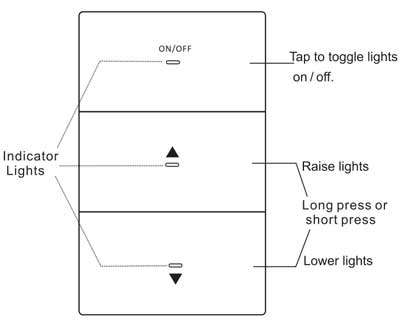

8. Configuration du fonctionnement du variateur

Remarque : Lorsque le bouton de gradation atteint sa luminosité maximale ou minimale (appui long), le voyant lumineux clignote lentement.

Lo Réglage de la garniture d'extrémité en W
Facultatif
1. Avec les lumières allumées et réglées sur le niveau d'éclairage le plus bas, tournez la molette de réglage bas de gamme dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.
2. Éteignez les lumières et allumé. Si les lumières ne s'allument pas ou ne sont pas stables, tournez légèrement la molette de réglage des basses fréquences dans le sens des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.

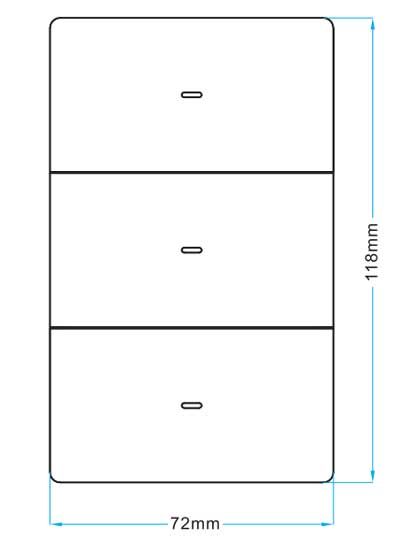

9. Dimensions du produit


Click Send Email for Details
Click Teams 24 hours Online Reply
Scan to start our communication
Back to top



Produits connexes

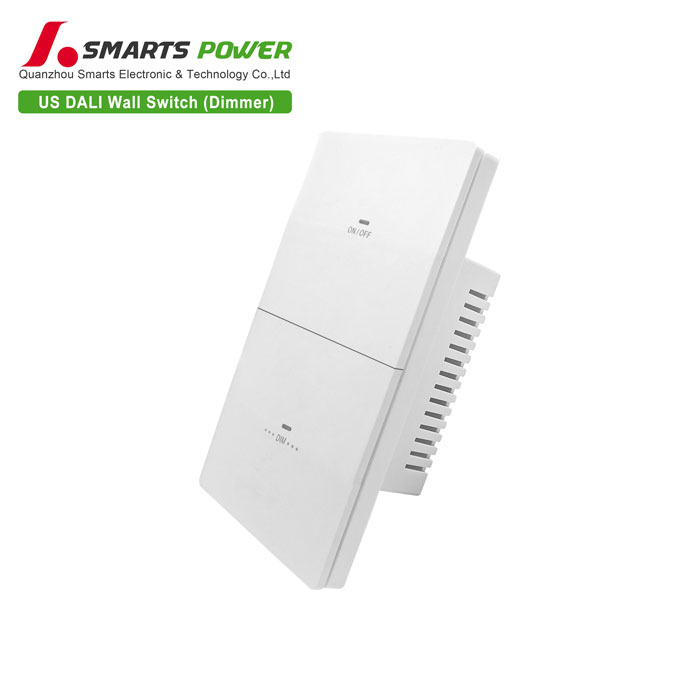

0 10v dimmer for led lighting Ce Variateur 2 boutons 0 10 V Doté d'un boîtier en plastique blanc qui s'intègre parfaitement à votre décoration intérieure, son signal de sortie 0,10 V est compatible avec tous les pilotes compatibles 0,10 V, ce qui simplifie son utilisation. Garantie 5 ans.
