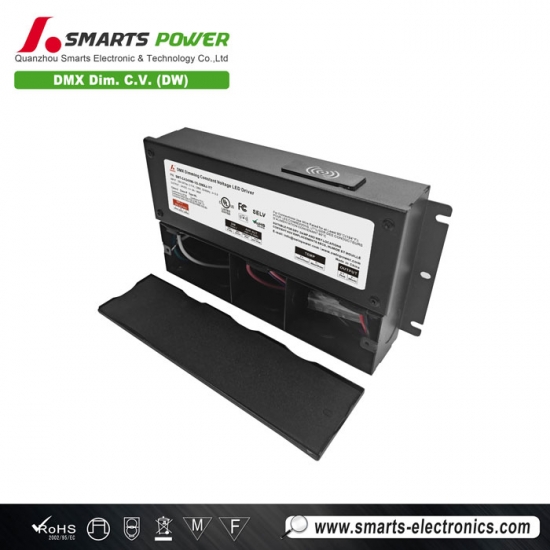

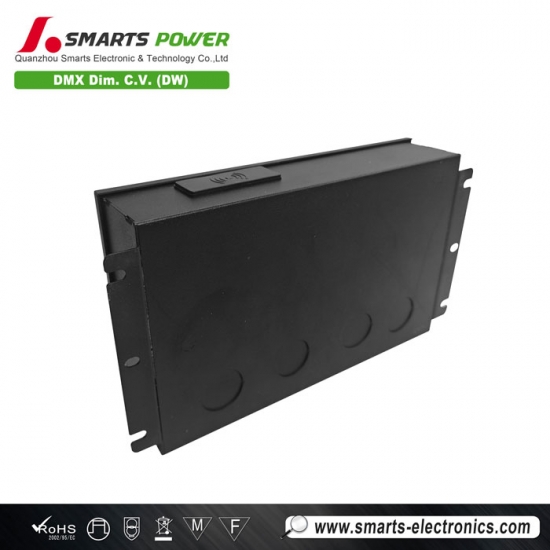

Ce Alimentation LED à intensité variable DMX Doté d'une plage de tension d'entrée de 347 VCA, il fonctionne en mode tension constante, atteignant un rendement allant jusqu'à 91 %. Son boîtier tout en fer assure une excellente dissipation thermique et inclut une alimentation auxiliaire et un système de surveillance de la température de la lampe. Les paramètres du driver sont réglables via l'application.
Spécification
| Modèle | SMT-CA24096-1G-DMXJ-YT | SMT-CA48096-1G-DMXJ-YT | |
| Certificat | cUL / FCC / CE / SELV / Classe P / TYPE HL / RoHS / Reach/UKCA/ICES-005/Classe 2 | ||
| Sortir | Tension continue | 24 V | 48 V |
| Ajuster la tension | 24-26 V | 48-50 V | |
| Courant nominal | 4A | 2A | |
| Puissance nominale | 96W | ||
| Tolérance de tension | ±2% | ±2% | |
| Régulation de tension | ≤1% | ≤1% | |
| Régulation de charge | ±2% | ±2% | |
| Dépassement/Dépassement insuffisant | <3% | <3% | |
| ONDULATION ET BRUIT (max.) | 400 mVp-p | 800 mVp-p | |
| Saisir | Plage de tension | 200-347 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Alimentation en veille | ≤ 0,5 W | ||
| Facteur de puissance (typ.) à pleine charge |
≥ 0,98 à 230 VCA
≥0,97 à 277 VCA ≥0,92 à 347 VCA |
≥ 0,98 à 230 VCA
≥0,97 à 277 VCA ≥0,94 à 347 VCA |
|
| Efficacité (typ.) à pleine charge |
≥ 90 % à 230 VCA
≥ 90 % à 277 VCA ≥ 91 % à 347 VCA |
≥ 90 % à 230 VCA
≥ 90 % à 277 VCA ≥ 90 % à 347 VCA |
|
| THD (typ.) à pleine charge | <15% à 200 VCA - 347 VCA | ||
| Courant alternatif (max.) | 0,5 A à 230 VCA 0,42 A à 277 VCA 0,35 A à 347 VCA | ||
| Courant d'appel (typ.) | 45,6 A/271 µs à 50 % de la valeur de crête 230 VCA 55,7 A/398 µs à 50 % de la valeur de crête 277 VCA 69,8 A/570 µs à 50 % de la valeur de crête 347 VCA | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | couper la tension de sortie, remettre sous tension pour récupérer après la suppression de la condition de défaut | |
| Surcharge | ≥115% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. Température ambiante supérieure à 75℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 - 95 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃,10 - 95% HR sans condensation | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10 ~ 500 Hz, 5 G 12 minutes/cycle, axe X Y Z 72 minutes chacun | ||
| Sécurité et CEM | Normes de sécurité | UL8750, CAN/CSA-C22.2 n° 250.13 | |
| Tension de tenue | E/S/P : 1,88 kVCA (MAX 3,75 kV) E/S-FG : 1,88 kVCA S/P-FG : 0,5 kVCA | ||
| Résistance d'isolement | E/S/P : 100 MΩ/ 500 V CC/ 25 °C/ 70 % HR | ||
| Immunité CEM (EMS) | La FCC/ICES ne demande pas ce test (États-Unis) | ||
| Émission CEM (EMI) | FCC Partie 15 Sous-partie B ; ANSI C63.4:2014 | ||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 4 kV, mode commun 6 kV | ||
| Autres | Poids net | 1,55 kg chacun | |
| Dimension | 241*125*42,7 mm (L*l*H) | ||
| Emballage | 305*262*283mm 10 pièces/carton | ||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 277 V, une charge nominale et une température ambiante de 25 ℃. | ||
| 2. États par défaut : La tension de sortie est la tension nominale CC. La fréquence de sortie est de 4 kHz. | |||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||
Spécifications mécaniques
Recommandation du MCB
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6KA) |
10A | 12 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 24 | |
| 25A | 30 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6KA) |
10A | 14 |
| 13A | 18 | |
| 16A | 23 | |
| 20A | 28 | |
| 25A | 36 | |
| Lorsque la tension d'entrée est de 347 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6KA) |
10A | 17 |
| 13A | 22 | |
| 16A | 27 | |
| 20A | 34 | |
| 25A | 43 | |
Note ：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 ℃.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| JD100 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Fil de sortie |
12 V : rouge (V+) noir (V-) (2 x 14 AWG)
24 V : rouge (V+) noir (V-) (2 x 16 AWG) 48 V : rouge (V+) noir (V-) (2 x 18 AWG) |
| Fil de gradation | Violet (DMX+) Marron (DMX-) Rose (GND/AUX-) Rouge blanc (AUX+) (4*18AWG) |
| Fil de température externe | Jaune gris (TEMP+) Bleu blanc (TEMP-)(2*18AWG) |
Conseils chaleureux :
Assurez-vous de les connecter correctement. , sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
Fonctionnement de la gradation
Note ：
1. Le nom du modèle SMT - Californie xx0 96 -DMXJ signifie qu'il n'y a pas d'alimentation auxiliaire ni de détection de température de lampe, il n'y a donc pas de câblage correspondant pour le pilote LED.
2. Le nom du modèle SMT - Californie xx0 96 -DMXJ-Y signifie qu'il existe une alimentation auxiliaire mais aucune détection de température de lampe, donc le pilote LED n'a pas de câblage de détection de température de lampe.
3. Le nom du modèle SMT - Californie xx0 96 -DMXJ-T signifie qu'il n'y a pas d'alimentation auxiliaire mais qu'il y a une détection de température de la lampe, donc le pilote LED n'a pas de câblage d'alimentation auxiliaire.
4. Le nom du modèle SMT - Californie xx0 96 -DMXJ-YT signifie qu'il existe une alimentation auxiliaire et une détection de température de lampe.
Fonction NFC ：
Application ProNFC
Appareils portables NFC
Téléchargement iOS
Téléchargement Android
Ajustez légèrement la tension de sortie par NFC :
La tension de sortie peut être lue et écrite par un mobile avec ProNFC APP ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW)
à proximité de la zone de signal NFC du pilote LED à intensité variable.
| Niveau de régulation de tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50 V |
Produits connexes
|

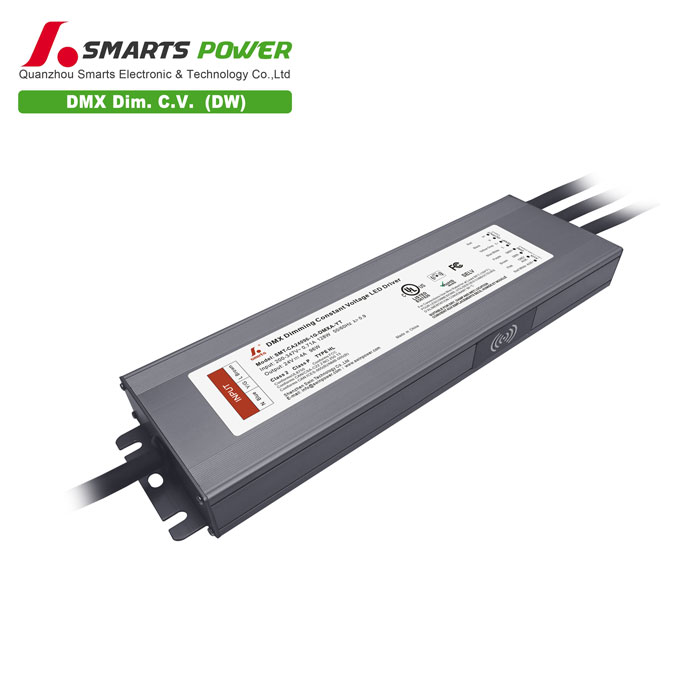

Mode: SMT-CA24096-1G-DMXA-YT tension d'entrée : 200-347 Vca
