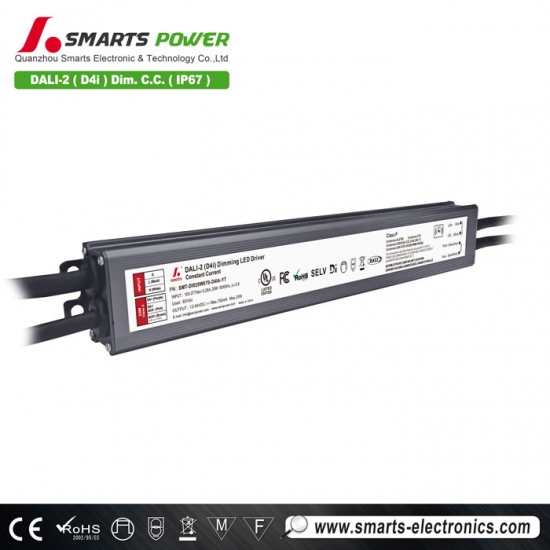

courant constant 20 W alimentation LED Boîtier en aluminium, étanchéité IP66, design ultra-fin, installation facile et rapide. Programmation intelligente NFC intégrée, gradation stable et fluide entre 0,3 et 100 %.
Spécification
| Modèle | SMT-DI020W070-D4IA-YT | |
| Certificat | UL/FCC/CE /Classe P/Classe 2/TYPE HL/SELV/RoHS / Reach/ENEC/ICES/UKCA | |
| Sortir | Plage de tension en charge | 12-54V |
| Plage de réglage du courant de sortie (perte) | 70-700 mA | |
| Plage de réglage du courant de sortie à puissance constante | 370-700 mA | |
| Puissance nominale | 20 W (max.) | |
| Tension de sortie à vide | 60 V (max.) | |
| Tolérance actuelle | 700 mA ± 5 % | |
| Ondulation totale du courant de sortie | 20 mA (Imax) | |
| Courant de dépassement de démarrage | 9% (Max) | |
| Régulation des lignes | <0,5% | |
| Régulation de charge | <0,5% | |
| Saisir | Plage de tension | 120-277 VCA |
| Gamme de fréquences | 47 - 63 Hz | |
| Alimentation en veille | ≤ 0,5 W | |
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 VCA 0,97 à 230 VCA 0,93 à 277 VCA | |
| THD (typ.) à pleine charge | <10% à 100-277 VCA | |
| Efficacité (typ.) à pleine charge | 82 % à 120 VCA 82 % à 230 VCA 82 % à 277 VCA | |
| Courant alternatif (max.) | <0,3A à 120 VCA <0,22A à 230 VCA <0,15A à 277 VCA | |
| Alimentation en veille | ≤ 0,5 W | |
| Courant d'appel (typ.) | 17,5 A, 50 %, 29,1 µs à 120 VCA ; 33,6 A, 50 % 864 µs à 277 VCA ; 40,4 A, 50 % 26 µs à 277 VCA | |
| Courant de fuite | < 0,5 mA | |
| Protection | Court-circuit | Mode courant constant, récupère automatiquement une fois la condition de défaut supprimée |
| Surcharge | ≥110 % Mode courant constant, récupère automatiquement une fois la condition de défaut supprimée | |
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. Température ambiante supérieure à 75℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. |
|
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) |
| Humidité de travail | 20 - 90 % HR sans condensation | |
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | |
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |
| Vibration 10~500Hz, 5G 12min./1 cycle, période de 72min. chacun le long des axes X,Y,Z | 10~500 Hz, 2G 12 min/1 cycle, période de 72 min chacun le long des axes X, Y, Z | |
| Sécurité et CEM | Normes de sécurité | UL8750;EN61347-1 |
| Tension de tenue | E/S/P : 1,88 kVCA (MAX 3,75 kVCA) E/S-FG : 1,5 kVCA S/P-FG : 0,5 kVCA | |
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | |
| Immunité CEM | CEI/EN61000-4-2,3,4,5,6,8,11 ; EN/EN61547 | |
| Émission CEM | EN55015 EN61000-3-2,3, FCC Partie 15 Sous-partie B; ANSI C63.4:2014 | |
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | |
| Autres | Poids net | 385 g |
| Dimension | 238*38,5*23,6 mm (L*l*H) | |
| Emballage | 310*285*210mm 30 pièces / carton | |
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 100 VCA, une charge nominale et une température ambiante de 25 °C. | |
|
2. États par défaut :
Le réglage du courant de sortie est la valeur maximale. La courbe de gradation est une courbe logarithmique. L'alimentation du bus DALI interne du pilote est coupée. |
||
| 3. L'alimentation est considérée comme un composant destiné à être utilisé en association avec l'équipement final. Les performances CEM étant affectées par l'installation complète, les fabricants de l'équipement final doivent se conformer à nouveau à la directive CEM sur l'installation complète. | ||
| 4. Pour prolonger la durée de vie du pilote, veuillez réduire la charge à une tension d'entrée inférieure. | ||
|
|
|
|

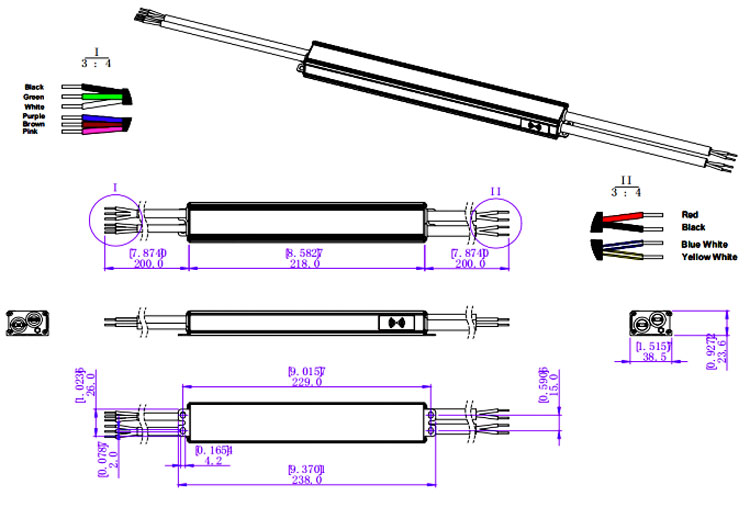

Spécifications mécaniques
Recommandation du MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 91 | |
| LN20 | |
| calibre de fil américain | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Fil de sortie | V+(Rouge) V-(Noir)(2*18AWG) |
| Fil de gradation | Violet (DA+)Marron (AUX+) Rose (DA-/AUX-)(3*18AWG) |
| Fil de température externe | Jaune Blanc (TEMP+) Bleu blanc (TEMP-)(2*18AWG) |
| Assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Fonctionnement de la gradation
Note ：
1. Lorsque vous allumez l'alimentation du bus DALI interne. Aucune alimentation de bus externe n'est nécessaire.
2. Le nom du modèle SMT-DI020W070-D4IA signifie qu'il n'y a pas d'alimentation auxiliaire ni de contrôle de température, il n'y a donc pas de câblage correspondant pour le pilote LED.
3. Le nom du modèle SMT-DI020W070-D4IA-Y signifie qu'il existe une alimentation auxiliaire mais pas de contrôle de température, donc le pilote LED n'a pas de câblage de contrôle de température.
4. Le nom du modèle SMT-DI020W070-D4IA-T signifie qu'il n'y a pas d'alimentation auxiliaire mais qu'il y a un contrôle de température, donc le pilote LED n'a pas de câblage d'alimentation auxiliaire.
5. Le nom du modèle SMT-DI020W070-D4IA-YT signifie qu'il existe une alimentation auxiliaire et un contrôle de température.
Fonction NFC ：
Application ProNFC
Appareils portables NFC
Téléchargement iOS
Téléchargement Android
Ajustez légèrement le courant de sortie par NFC
Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (lecture et écriture NFC
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (lecture et écriture NFC)
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Produits connexes
|
Mode: SMT-DI020W070-D4IP tension d'entrée : 100-277 Vca
Taille : 251,9
*31*22,5 MM
|
