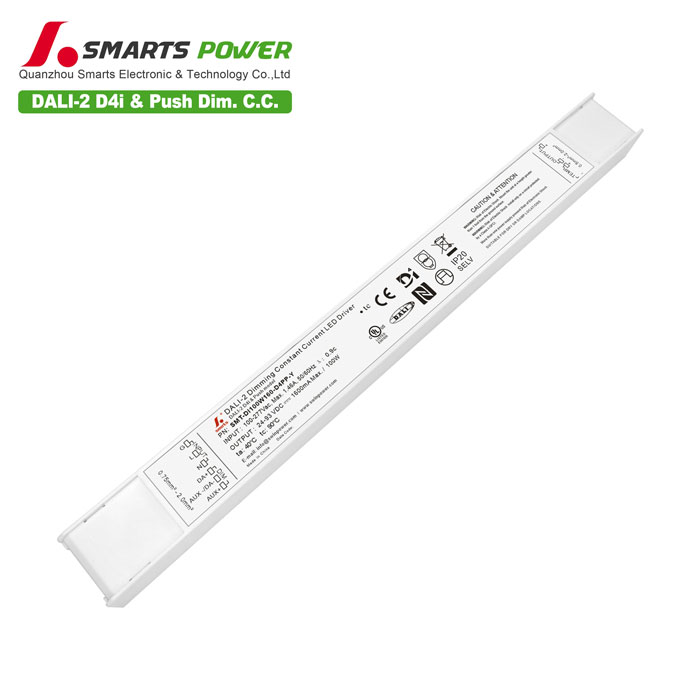

Fabricant d'alimentation pour pilote LED à courant constant à gradation DALI-2 D4I 100 W pour éclairage LED
100-277 VCA alimentation LED à courant constant DALI-2 D4I à intensité variable Doté d'une fonction PFC active intégrée, il offre un rendement allant jusqu'à 91,8 %. Il est également doté d'une protection contre les courts-circuits, les surchauffes et les surcharges. Ses performances de gradation sont comparables à celles d'une alimentation LED Meanwell 100 W à intensité variable.
Spécification
| Modèle | SMT-DI100W160-D4IP-YT | SMT-DI100W210-D4IP-YT | |
| Certificat | UL/FCC/CE /Classe P/TYPE HL/SELV/RoHS / Reach/ENEC/ICES/UKCA | ||
| Sortir | Courant nominal | 160 mA-1600 mA | 210 mA-2100 mA |
| Tension continue | 24-93 VCC | 12-54 VCC | |
| Puissance nominale | 100 W max | ||
| Tolérance actuelle | Courant de sortie ± 30 mA | ||
| Régulation des lignes | <0,1% | ||
| Régulation de charge | <0,1% | ||
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) | >0,99 à 120 VCA 60 Hz >0,98 à 230 VCA 50 Hz >0,97 à 277 VCA 60 Hz | ||
| Puissance à vide (max.) | <2W | ||
| Consommation en veille (max.) | <0,5 W | ||
| THD (typ.) à pleine charge | < 5,5 % à 120 VCA < 9,5 % à 230 VCA < 10,5 % à 277 VCA | ||
| Efficacité à pleine charge |
>89,8 % à 120 VCA 60 Hz
> 91,7 % à 230 VCA 50 Hz > 91,3 % à 277 VCA 60 Hz |
>88,8 % à 120 VCA 60 Hz
> 90,7 % à 230 V CA 50 Hz > 90,7 % à 277 VCA 60 Hz |
|
| Courant alternatif (max.) | <1A | ||
| Courant d'appel (typ.) |
23,2 A, 398 µs à 50 % de la tension de crête 120 VCA
48,8 A, 171 µs à 50 % de la tension de crête 230 VCA 58,7 A, 404 µs à 50 % de la tension de crête, 277 VCA |
24,8 A, 412 µs à 50 % de la tension de crête 120 VCA
56,8 A, 120 µs à 50 % de la tension de crête 230 VCA 68,4 A, 580 µs à 50 % de la tension de crête 277 VCA |
|
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |
| Surtension | Mode hoquet ou alimentation constante, redémarre automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 50± 5℃, le courant de sortie sera réduit à 50 % ;
La température ambiante chute à 40℃ ±5℃ et récupère automatiquement. Température ambiante supérieure à 60 ± 5 ℃, le courant de sortie sera réduit à 0 % ; La température ambiante chute à 40℃ ±5℃ et récupère automatiquement. |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+45℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 à 90 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃,10 - 95% HR | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10~500 Hz, 2G 12 min/1 cycle, période de 72 min chacun le long des axes X, Y, Z | ||
| Sécurité et CEM | Normes de sécurité | EN61347-1 EN61347-2-13 (UE) et UL8750 (États-Unis) | |
| Tension de tenue | Entrée/sortie : 3,75 kVCA Entrée/sortie : 1,5 kVCA Sortie/sortie : 0,5 kVCA | ||
| Norme de test stroboscopique | IEEE 1789 Sans scintillement | ||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | ||
| Émission CEM | EN55015 EN61000-3-2,3 (UE) et FCC Partie 15 Sous-partie B ; ANSI C63.4:2014 (États-Unis) | ||
| Autres | Poids net | 340g | |
| Dimension | 353*30*21,7 mm (L*l*H) | ||
| Emballage | 32*24,5*355 50 pièces / carton | ||
| Remarques | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à charge nominale et à 25℃ de température ambiante. | ||
| 2. Pour prolonger la durée de vie du pilote, veuillez réduire la charge à une tension d'entrée inférieure. | |||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||
|
|
|
|

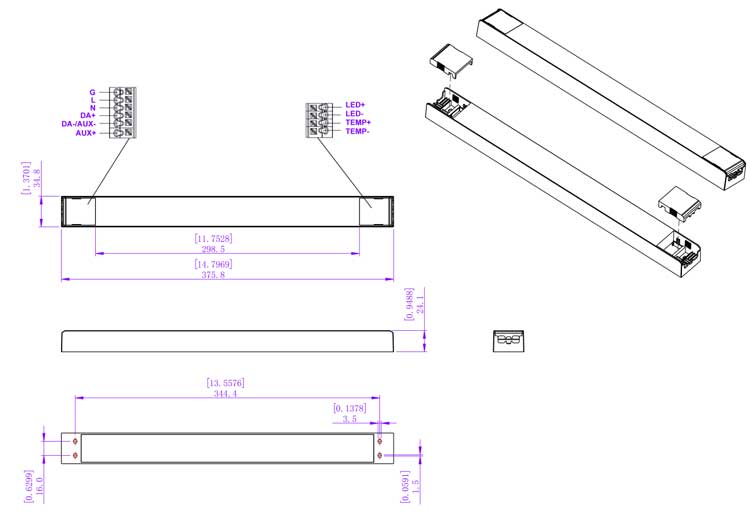

Spécifications mécaniques
Recommandation du MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 10 |
| 13A | 13 | |
| 16A | 17 | |
| 20A | 21 | |
| 25A | 26 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 24 |
| 13A | 31 | |
| 16A | 38 | |
| 20A | 48 | |
| 25A | 55 | |
Note ：
[si !supportLists] 1. [fin si] Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 °C
[si !supportLists] 2. [fin si] Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre de fil Globle | |
| DL100 | |

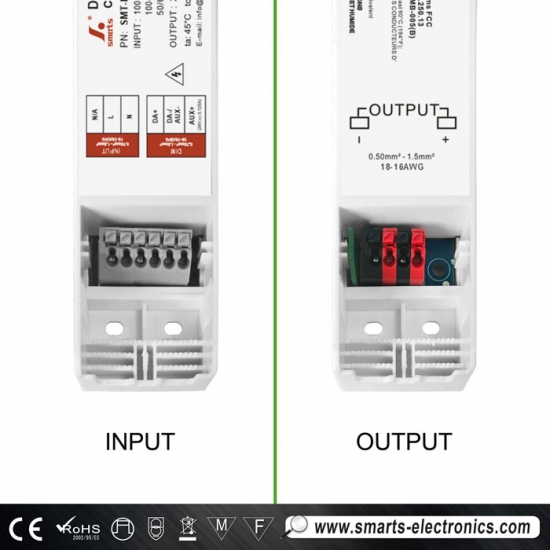

| Fil d'entrée et fil de gradation | Bornes grises 6P (0,2 mm2-1,5 mm2/24-16AWG) |
| Fil de sortie et fil de température externe | Bornes rouges/noires 4P (0,2 mm2-1,5 mm2/24-16 AWG) |
| Remarques : assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Fonctionnement de la gradation
DALI b nous sur
Note ：
1. Lorsque vous allumez l'alimentation du bus DALI interne. Aucune alimentation de bus externe n'est nécessaire.
2. Le nom du modèle SMT-DI 100 W XXX -D4IP signifie qu'il n'y a pas d'alimentation auxiliaire ni de contrôle de température, il n'y a donc pas de câblage correspondant pour le pilote LED.
3. Le nom du modèle SMT-DI 100 W XXX -D4IP-Y signifie qu'il y a une alimentation auxiliaire mais pas de contrôle de température, donc le pilote LED n'a pas de câblage de contrôle de température.
4. Le nom du modèle SMT-DI 100 W XXX -D4IP-T signifie qu'il n'y a pas d'alimentation auxiliaire mais qu'il y a un contrôle de température, donc le pilote LED n'a pas de câblage d'alimentation auxiliaire.
5. Le nom du modèle SMT-DI 100 W XXX -D4IP-YT signifie qu'il y a une alimentation auxiliaire et un contrôle de température.
Fonction NFC ：
Application ProNFC
Appareils portables NFC
Téléchargement iOS
Téléchargement Android
Ajustez légèrement le courant de sortie par NFC
Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (lecture et écriture NFC
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (lecture et écriture NFC)
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Produits connexes

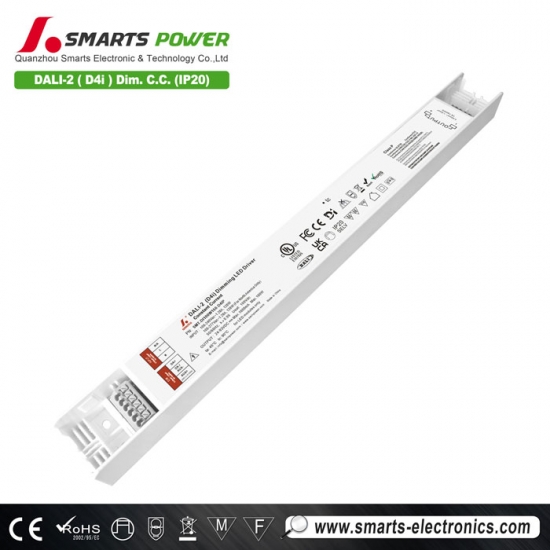

pilote LED DALI-2 D4I 100 W à intensité variable Fonctionnement à courant constant, module de programmation intelligent NFC intégré, design ultra-fin, adapté aux projets d'éclairage intérieur de petits espaces. Garantie 7 ans.
Mode: SMT-DI100W160-D4PP tension d'entrée : 100-277 Vca
Taille :
375*34,8*24,1MM
|
