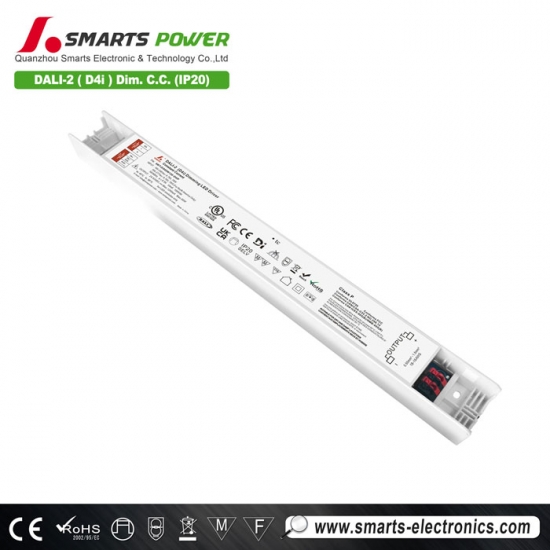

Alimentation pour bande lumineuse LED à courant constant 24 V-93 V 60 W DALI-2 D4i à intensité variable
Le nouveau de Smartspower Alimentation LED dimmable DALI-2 D4i Il est doté de fonctions de protection contre les courts-circuits, les surchauffes et les surcharges. Il intègre un module de programmation intelligent NFC. Il est adapté à l'installation et à l'utilisation de projets d'éclairage LED intelligent en intérieur.
Spécification
| Modèle | SMT-DI060W120-D4IP-YT | SMT-DI060W160-D4IP-YT | |
| Certificat | UL/FCC/CE /Classe P/TYPE HL/SELV/RoHS / Reach/ENEC/ICES/UKCA | ||
| Sortir | Courant nominal | 120 mA-1200 mA | 160 mA-1600 mA |
| Tension continue | 24-93 VCC | 12-54 VCC | |
| Tension à vide | 60 V max. | ||
| Puissance nominale | 60 W max | ||
| Tolérance de tension | Courant de sortie ± 10 mA pour ≤ 300 mA, ± 20 mA pour ≥ 300 mA et ± 30 mA pour ≥ 1 000 mA | ||
| Régulation des lignes | <0,5% | ||
| Régulation de charge | <0,5% | ||
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) | ≥0,98 à 120 VCA 60 Hz ≥0,96 à 230 VCA 50 Hz ≥0,92 à 277 VCA 60 Hz | ||
| Puissance à vide (max.) | <1,5 W | ||
| Consommation en veille (max.) | <0,5 W | ||
| THD (typ.) à pleine charge | ≤15% | ||
| Efficacité à pleine charge | 88 % à 120 VCA 60 Hz 89 % à 230 VCA 50 Hz 89 % à 277 VCA 60 Hz | ||
| Courant alternatif (max.) | 0,65 A | ||
| Courant d'appel (typ.) | 28,7 A, 204 us à 50 % Icrête à 120 V 55,2 A, 98 us à 50 % Icrête à 230 V 66,0 A, 220 us à 50 % Icrête à 2770 V | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |
| Surtension | Mode hoquet ou alimentation constante, redémarre automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 50± 5℃, le courant de sortie sera réduit à 50 % ;
Température ambiante. Plus de 40 ± 5℃, récupère automatiquement. Température ambiante supérieure à 60 ± 5℃, le courant de sortie sera réduit à 0 % ; Température ambiante. Plus de 40 ± 5℃, récupère automatiquement. |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+45℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 à 90 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃,10 - 95% HR | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10~500 Hz, 5 G 12 min/1 cycle, période de 72 min chacun le long des axes X, Y, Z | ||
| Sécurité et CEM | Normes de sécurité | EN61347-1 EN61347-2-13 (UE) et UL8750 (États-Unis) | |
| Tension de tenue | Entrée/sortie : 3,75 kVCA | ||
| Norme de test stroboscopique | IEEE 1789 Sans scintillement | ||
| surtension due à la foudre | Ligne électrique CA : mode différentiel 2 kV, | ||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | ||
| Émission CEM | EN55015 EN61000-3-2,3 (UE) et FCC Partie 15 Sous-partie B ; ANSI C63.4:2014 (États-Unis) | ||
| Autres | Poids net | 0,38 kg | |
| Dimension | 342*34,8*24,1 mm (L*l*H) | ||
| Emballage | 355*270*195mm 20 pièces / carton | ||
| Remarques | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à charge nominale et à 25℃ de température ambiante. | ||
| 2. Pour prolonger la durée de vie du pilote, veuillez réduire la charge à une tension d'entrée inférieure. | |||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||
|
|
|
|
Spécifications mécaniques
Recommandation du MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 10 |
| 13A | 13 | |
| 16A | 17 | |
| 20A | 21 | |
| 25A | 26 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 24 |
| 13A | 31 | |
| 16A | 38 | |
| 20A | 48 | |
| 25A | 55 | |
Note ：
[si !supportLists] 1. [fin si] Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 °C
[si !supportLists] 2. [fin si] Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre de fil Globle | |
| DL60 | |

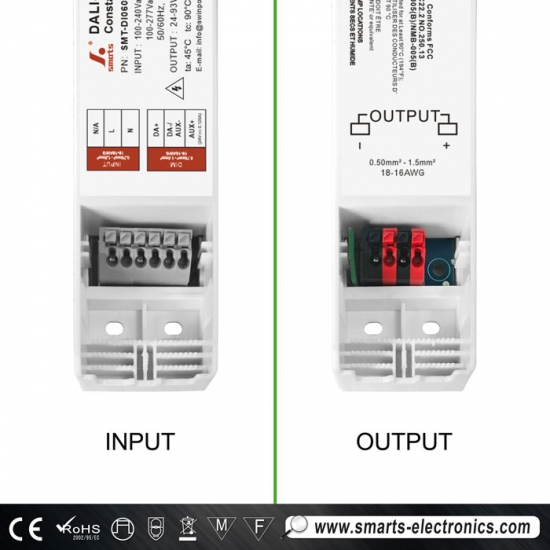

| Fil d'entrée et fil de gradation | Bornes grises 6P (0,2 mm2-1,5 mm2/24-16AWG) |
| Fil de sortie et fil de température externe | Bornes rouges/noires 4P (0,2 mm2-1,5 mm2/24-16 AWG) |
| Remarques : assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Fonctionnement de la gradation
DALI b nous sur
Note ：
1. Le nom du modèle SMT-DI020W070-D4IP-YT signifie qu'il existe une alimentation auxiliaire et une détection de température de lampe.
Fonction NFC ：
Application ProNFC
Appareils portables NFC
Téléchargement iOS
Téléchargement Android
Ajustez légèrement le courant de sortie par NFC
Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (lecture et écriture NFC
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (lecture et écriture NFC)
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Produits connexes

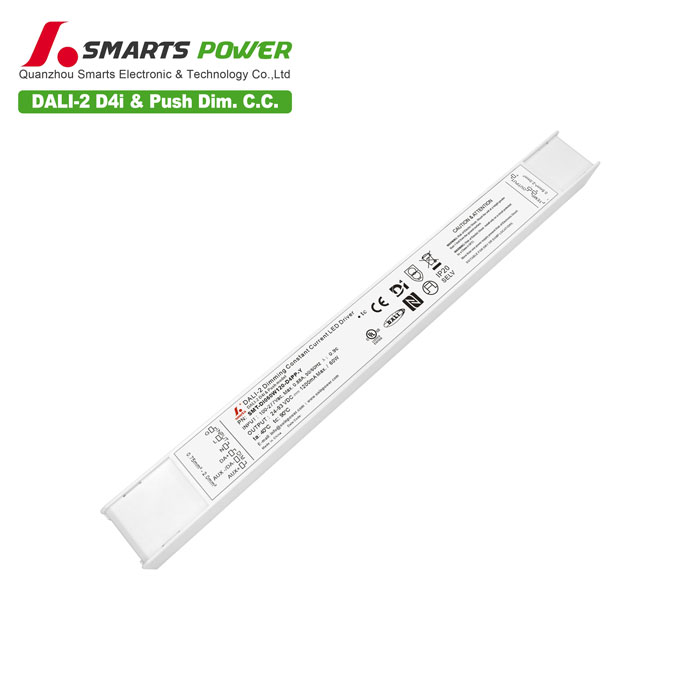

1Taille ultra-mince Alimentation LED dimmable DALI-2 et Push D4I 60 W Coque en plastique offrant une excellente dissipation thermique. Convient aux projets d'éclairage intérieur de petits espaces.
