Ce piste magnétique triac et 0 10v pilote de LED à tension constante Doté d'un PFC (correction du facteur de puissance) actif intégré, il offre un rendement allant jusqu'à 91 %. Il propose les modes PWM et abaisseur de tension. Ce luminaire LED magnétique est idéal pour les cuisines, les salles à manger, les salons et les chambres. Son alimentation est dissimulée dans le rail.
Spécification
| Modèle | SMT-EMT24100-VTD-A | SMT-EMT48100-VTD-A | |
| Certificat | UL/ SELV / FCC / RoHS / REACH | ||
| Sortir | Tension continue | 24 V | 48V |
| Tolérance de tension | ±1,5% | ±1% | |
| Régulation de tension | ≤ 0,5 % | ||
| Courant nominal | 4.17A | 2,08A | |
| Puissance nominale | 100 W | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 110-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 VCA 0,95 à 277 VCA | ||
| THD (typ.) à pleine charge | <20 % à 120 VCA et 277 VCA | ||
| Efficacité (typ.) à pleine charge | ≥ 88,5 % à 120 VCA ≥ 91 % à 277 VCA | ≥ 88,5 % à 120 VCA ≥ 91 % à 277 VCA | |
| Courant alternatif (max.) | 1,2 A | ||
| Courant d'appel (typ.) | 17 A, 810 µs à 50 % de la tension de crête 110 VCA ; 38 A, 148 µs à 50 % de la tension de crête 277 VCA | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |
| Surcharge | ≤120 % Mode courant constant, récupère automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe | 100℃±10℃ arrêt de la tension de sortie, récupération automatique après refroidissement | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 - 90 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Sécurité et CEM | Normes de sécurité | UL8750 (États-Unis) | |
| Tension de tenue | I/P-0/P : 1,8 kVCA I/PF/G : 1,8 kVCA O/PF/G : 0,5 kVCA (États-Unis) | ||
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | ||
| Émission CEM | Partie 15, sous-partie B de la FCC (États-Unis) | ||
| Test d'immunité aux surtensions | Mode différent : 2 kV, mode commun : 4 kV | ||
| Autres | Poids net | 0,4 kg | |

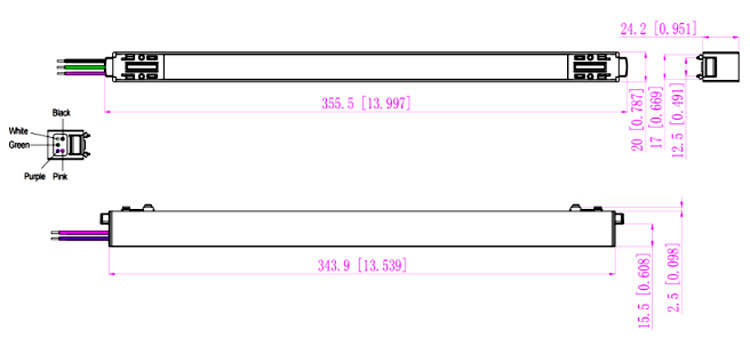

| Dimension | 355,5 x 20 x 24,2 mm (L x l x H) | ||
| Emballage | 50 pièces / carton | ||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. Sous une faible tension d'entrée, une réduction de la puissance de sortie est nécessaire pour garantir une longue durée de vie. | |||
Spécifications mécaniques
| Calibre de fil américain MGR101 | |
| Fils d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Sortir | Intégration de la piste et passage du courant de sortie du pilote du rail de guidage |
| Fil de gradation | Violet (D+) Rose (D-)(2*0,35 mm²) |
| Remarque : Assurez-vous que ces connexions sont correctes, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Conseils chaleureux :
Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A

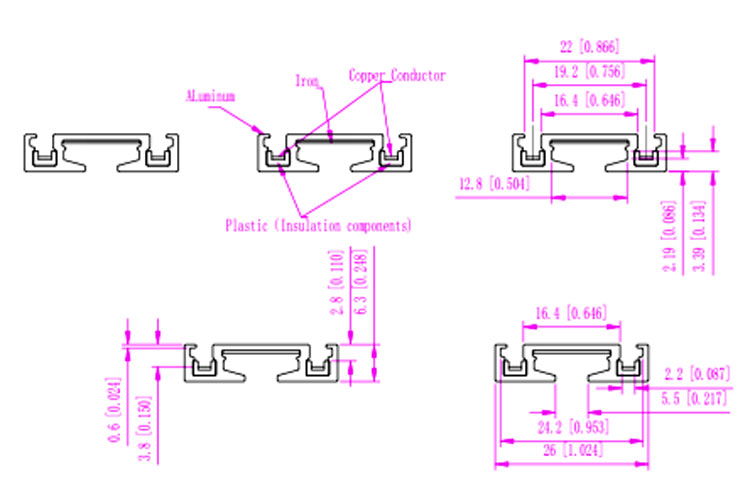

Piste compatible :
Fonctionnement de la gradation
En utilisant deux méthodes de gradation en même temps, vous devez vous assurer que l'éclairage LED est à la luminosité maximale. Vous pouvez alors utiliser l'autre gradation ;
Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase
La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
Un variateur de phase/Triac ou un système d'éclairage.
Fonctionne avec des variateurs ou systèmes d'éclairage à phase directe / bord d'attaque, MLV et à phase inverse / bord de fuite, ELV, TRIAC.
La charge minimale est d'environ 15 %
Veuillez essayer d'utiliser des variateurs avec une puissance au moins 1,5 fois supérieure à la puissance de sortie du pilote.

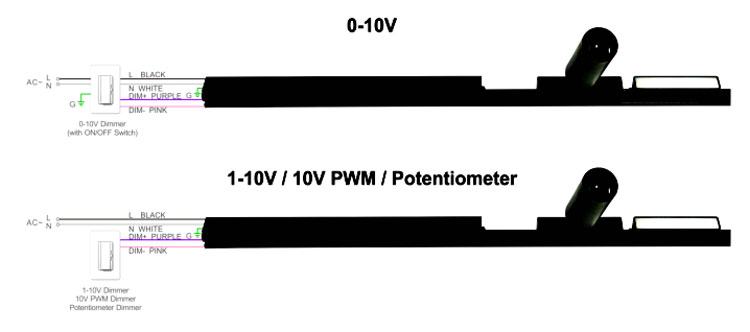

Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
Produits connexes
|
Mode: SMT-DI030-CTDA tension d'entrée : 100-277 Vca
Taille : 314,7*38,5*23,6
MM
|
