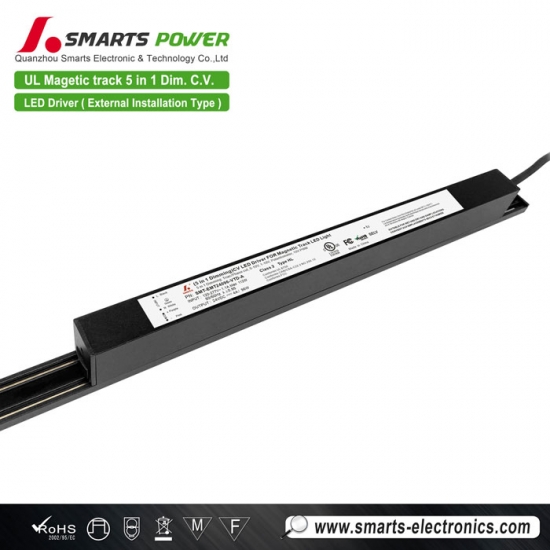

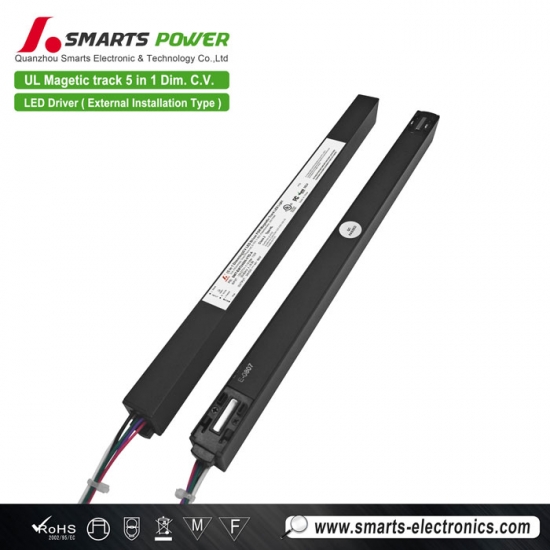

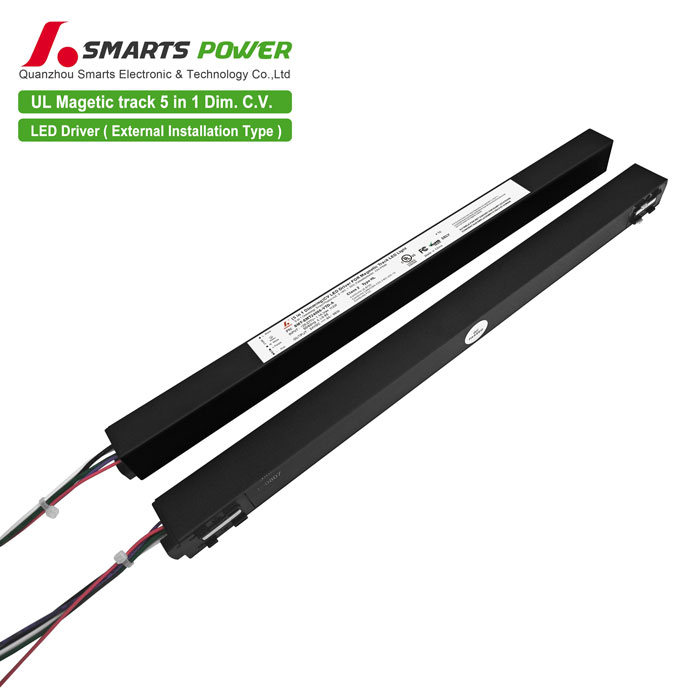

Pilote LED 150 W à tension constante et triac 0-10 V, gradable, compatible avec les rails magnétiques
Pilote LED 150 W à tension constante et triac 0-10 V, gradable, compatible avec les rails magnétiques
Pilote LED 150 W à tension constante et triac 0-10 V, gradable, compatible avec les rails magnétiques
Plage de tension d'entrée universelle 110-277 VCA, Alimentation LED triac et 0-10 V à intensité variable 150 W La plage de gradation est de 0 à 100 % et offre de multiples protections contre les courts-circuits, la surchauffe et la surcharge. Compatible avec la plupart des rails d'éclairage magnétiques du marché, il offre une gradation fluide et sans scintillement.
Spécification
| Modèle | SMT-EMT24150-VTD-A | SMT-EMT48150-VTD-A | |
| Certificat | UL/ SELV / FCC / RoHS / REACH | ||
| Sortir | Tension continue | 24 V | 48V |
| Tolérance de tension | ±1,5% | ±1% | |
| Régulation de tension | ≤ 0,5 % | ||
| Courant nominal | 6,25 A | 3.13A | |
| Puissance nominale | 150 W | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 120-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 VCA ; 0,95 à 277 VCA | ||
| THD (typ.) à pleine charge | <20 % à 120 et 277 VCA | ||
| Efficacité (typ.) à pleine charge | ≥ 91 % à 120 VCA ≥ 93 % à 277 VCA | ≥ 91 % à 120 VCA ≥ 93 % à 277 VCA | |
| Courant alternatif (max.) | 1,5 A | ||
| Courant d'appel (typ.) | 26 A, 430 µs à 50 % 120 VCA ; 63 A, 280 µs à 50 % 277 VCA | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |
| Surcharge | ≤120 % Mode courant constant, récupère automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe | 100℃±10℃ arrêt de la tension de sortie, récupération automatique après refroidissement | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 - 90 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Sécurité et CEM | Normes de sécurité | UL8750 (États-Unis) | |
| Tension de tenue | I/P-0/P : 1,8 kVCA I/PF/G : 1,8 kVCA O/PF/G : 0,5 kVCA (États-Unis) | ||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | ||
| Émission CEM | Partie 15, sous-partie B de la FCC (États-Unis) | ||
| Test d'immunité aux surtensions | Mode différent : 2 kV, mode commun : 4 kV | ||
| Autres | Poids net | 0,85 kg | |
| Dimension | 366,7 x 26 x 24,2 mm (L x l x H) | ||
| Emballage | 50 pièces / carton | ||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. Sous une faible tension d'entrée, une réduction de la puissance de sortie est nécessaire pour garantir une longue durée de vie. | |||

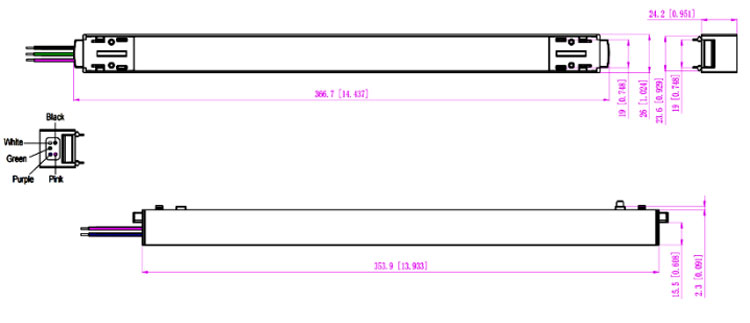

Spécifications mécaniques
| Calibre de fil américain MGR201 | |
| Fils d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Sortir | Intégration de la piste et passage du courant de sortie du pilote du rail de guidage |
| Fil de gradation | Violet (D+) Rose (D-)(2*0,35 mm²) |
| Remarque : Assurez-vous que ces connexions sont correctes, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Conseils chaleureux :
Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A

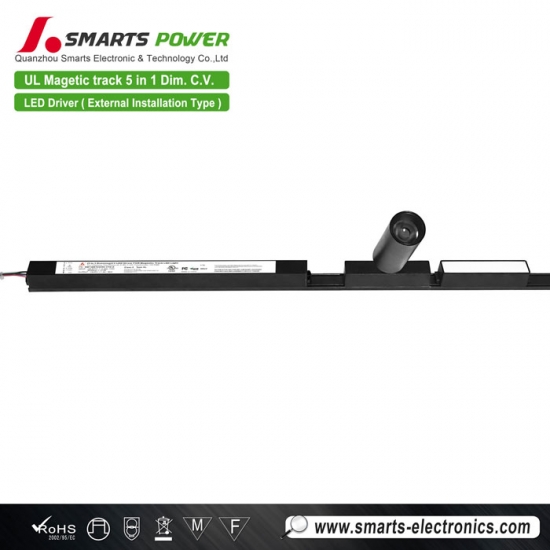

Piste compatible :

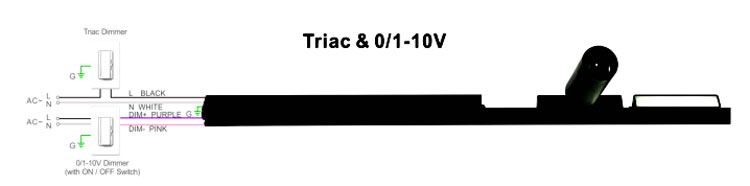

Fonctionnement de la gradation
En utilisant deux méthodes de gradation en même temps, vous devez vous assurer que l'éclairage LED est à la luminosité maximale. Vous pouvez alors utiliser l'autre gradation ;
Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase
La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
Un variateur de phase/Triac ou un système d'éclairage.
Fonctionne avec des variateurs ou systèmes d'éclairage à phase directe / bord d'attaque, MLV et à phase inverse / bord de fuite, ELV, TRIAC.
La charge minimale est d'environ 15 %
Veuillez essayer d'utiliser des variateurs avec une puissance au moins 1,5 fois supérieure à la puissance de sortie du pilote.
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
