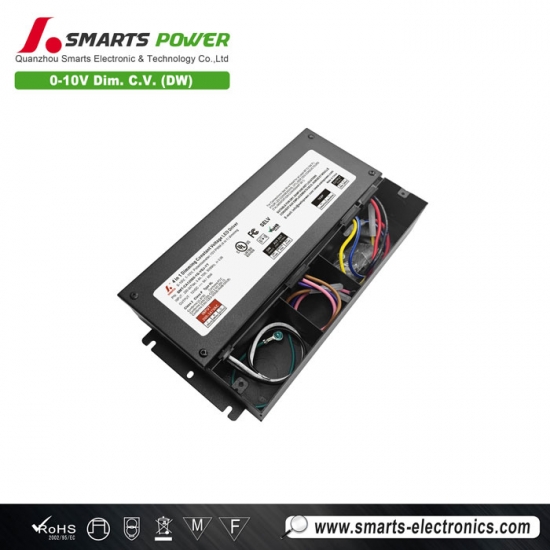

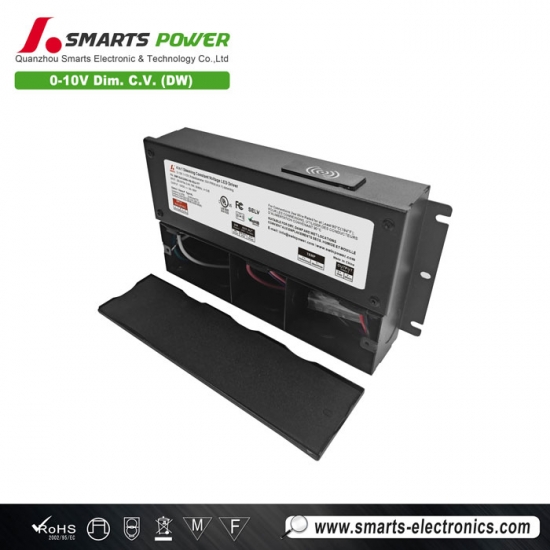

Boîte de jonction pour pilote LED à tension constante, 347 V CA, 60 W, 0,10 V, pour les marchés canadiens
Boîte de jonction pour pilote LED à tension constante, 347 V CA, 60 W, 0,10 V, pour les marchés canadiens
Boîte de jonction pour pilote LED à tension constante, 347 V CA, 60 W, 0,10 V, pour les marchés canadiens
Ce Pilote LED à intensité variable 0 10 V Doté d'un PFC actif intégré et d'un fonctionnement à tension constante, il fonctionne sur une plage de tension d'entrée de 200 à 347 VCA et affiche un rendement de 88,5 %. Convient pour une installation sur les marchés canadiens.
Spécification
| Modèle | SMT-CA12060-1G-VDJ-YT | SMT-CA24060-1G-VDJ-YT | SMT-CA48060-1G-VDJ-YT | |
| Certificat | UL / FCC / Classe P / Classe 2 / TYPE HL | |||
| Sortir | Tension continue | 12V | 24 V | 48V |
| Ajuster la tension | 12~13,5 V | 24-26 V | 48-50 V | |
| Courant nominal | 5A | 2,5 A | 1,25 A | |
| Puissance nominale | 60 W | |||
| Tolérance de tension | ±4% | ±2% | ±2% | |
| Régulation de tension | ≤1% | ≤1% | ≤1% | |
| Régulation de charge | ±1% | ±1% | ±1% | |
| Dépassement/sous-dépassement | <10% (pleine charge) | |||
| ONDULATION ET BRUIT (max.) | 350 mVp-p | 530 mVp-p | 695 mVp-p | |
| Saisir | Plage de tension | 200-347 VCA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Alimentation en veille | ≤ 0,5 W | |||
| Facteur de puissance (typ.) à pleine charge |
≥ 0,98 à 277 VCA
≥0,95 à 347 VCA |
≥ 0,98 à 277 VCA
≥0,95 à 347 VCA |
≥ 0,98 à 277 VCA
≥0,95 à 347 VCA |
|
| Efficacité (typ.) à pleine charge |
≥ 87 % à 277 VCA
≥ 87,5 % à 347 VCA |
≥ 88 % à 277 VCA
≥ 88 % à 347 VCA |
≥ 88 % à 277 VCA
≥ 88,5 % à 347 VCA |
|
| THD (typ.) à pleine charge | ≤7% à 277V ≤5% à 347V | |||
| Courant alternatif (max.) | <0,27A à 277 VCA <0,22A à 347 VCA | |||
| Courant d'appel (typ.) | 21,6 A, 194 us à 50 % en crête 277 V CA 22,4 A, 276 us à 50 % en crête 347 V CA | |||
| Courant de fuite | < 0,5 mA | |||
| Protection | Court-circuit | couper la tension de sortie, remettre sous tension pour récupérer après la suppression de la condition de défaut | ||
| Surcharge | ≥110% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. Température ambiante supérieure à 75℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. |
|||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de travail | 20 - 95 % HR sans condensation | |||
| Stockage TEM.,Humidité | -40 - +80℃,10 - 95% HR sans condensation | |||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10 ~ 500 Hz, 5 G 12 minutes/cycle, axe X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750, CAN/CSA-C22.2 n° 250.13 (États-Unis) | ||
| Tension de tenue | Entrée/sortie : 1,88 kVCA (max. 3,75 kV) Entrée/sortie : 1,88 kVCA Sortie/sortie : 0,5 kVCA (US) | |||
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | |||
| Immunité CEM (EMS) | La FCC/ICES ne demande pas ce test (États-Unis) | |||
| Émission CEM (EMI) | FCC Partie 15 Sous-partie B ; ANSI C63.4a-2017, ICES-005 Édition 5 (États-Unis) | |||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 4 kV, mode commun 6 kV | |||
| Autres | Poids net | 1,2 kg | ||
| Dimension | 202,5 x 125 x 42,7 mm (L x l x H) | |||
| Emballage | 293*260*265mm 10 pièces / carton | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 277 V, une charge nominale et une température ambiante de 25 ℃. | |||
| 2. États par défaut : la tension de sortie est la tension nominale CC. La fréquence de sortie est de 4 kHz. La courbe de gradation est logarithmique. | ||||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||

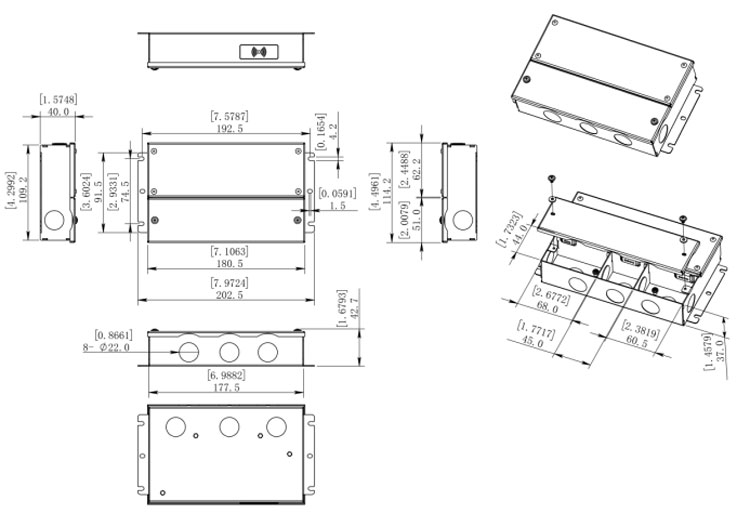

Spécifications mécaniques
Recommandation du MCB
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 22 |
| 13A | 29 | |
| 16A | 36 | |
| 20A | 45 | |
| 25A | 56 | |
| Lorsque la tension d'entrée est de 347 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
Note ：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 ℃.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre de fil global | |
| DT300 | |
| Fil d'entrée (12 V, 24 V et 48 V) | Marron (L) Bleu (N) Jaune et vert (G) (3*17AWG/3*1,04 mm²) |
| Fil de sortie (12 V) | Noir (V+) Rouge (R-) Vert Gris (G-) Bleu (B-)(3*12AWG) |
| Fil de sortie (24 V) | Noir (V+) Rouge (R-) Vert Gris (G-) Bleu (B-)(3*14AWG) |
| Fil de sortie (48 V) | Noir (V+) Rouge (R-) Vert Gris (G-) Bleu (B-)(3*16AWG) |
| Fil de gradation | Violet (DIM+) Rose (DIM-/AUX 12V-) Marron (AUX 12V+)(3*18AWG) |
| Fil de température externe | Jaune gris (TEMP+) Bleu blanc (TEMP-)(2*18AWG) |
Conseils chaleureux :
1. Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A
2. Pour toute autre demande de câble, nous pouvons personnaliser.
Fonctionnement de la gradation
Note ：
1. Le nom du modèle SMT - Californie xx060- VD J signifie qu'il n'y a pas de détection de température de lampe, donc le pilote LED n'a pas de câblage de détection de température de lampe.
2. Le nom du modèle SMT - Californie xx060- VD JT signifie qu'il y a une détection de température de la lampe.
Fonction FC ：
Application ProNFC
Appareils portables NFC
Téléchargement IOS
Téléchargement Android
Ajustez légèrement le courant de sortie par NFC
Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (lecture et écriture NFC
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (lecture et écriture NFC)
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Produits connexes
|

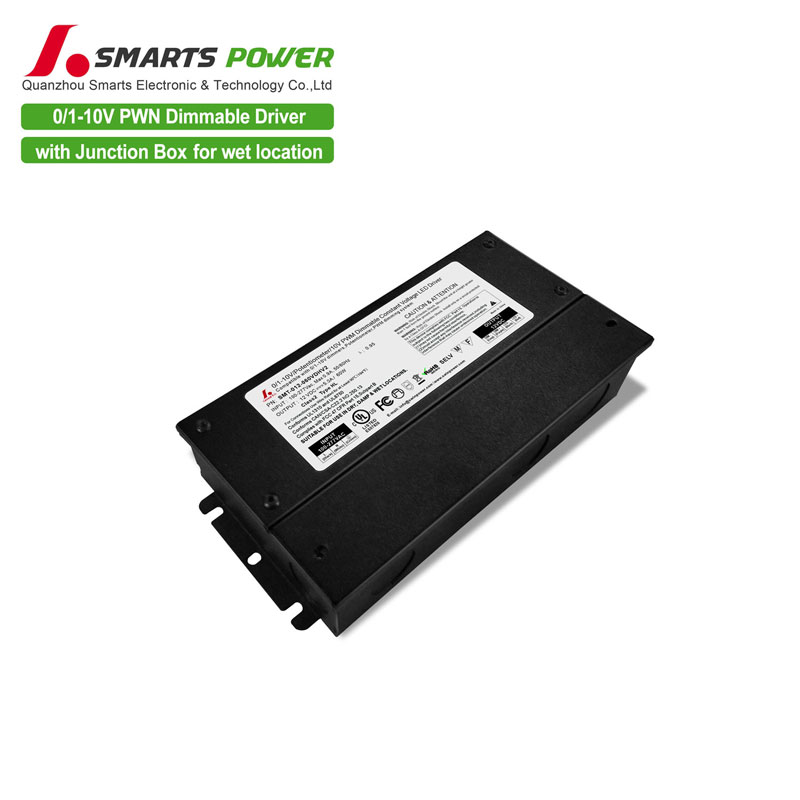

Mode: SMT-012-060VDHV2 tension d'entrée : 100-277 Vca
