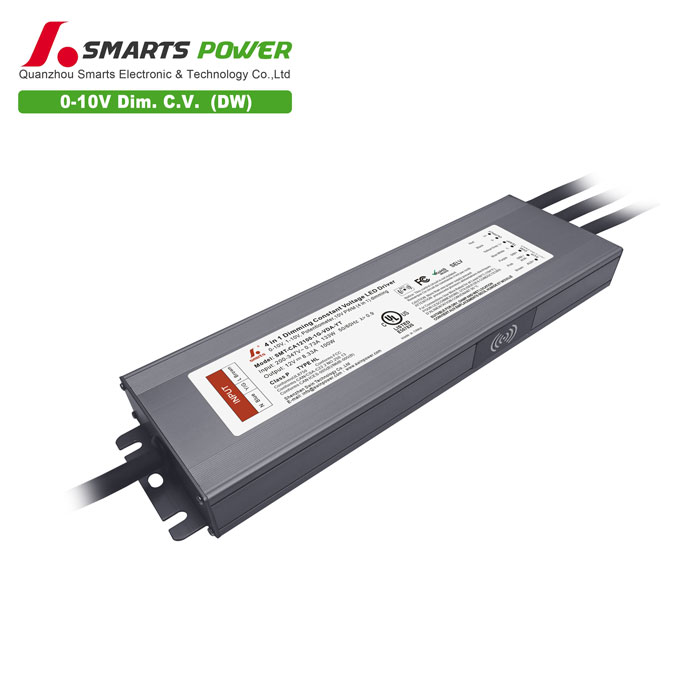

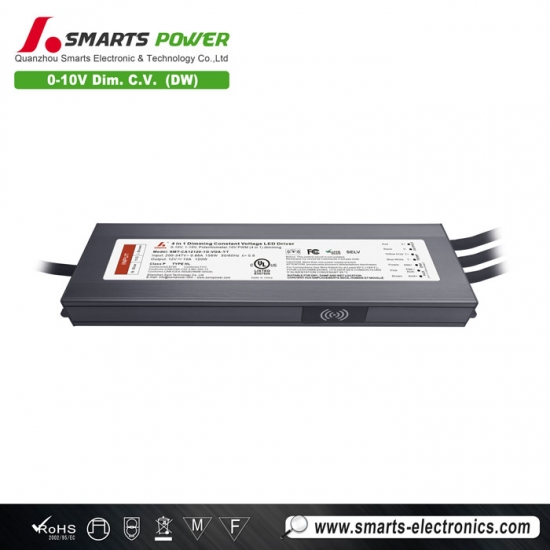

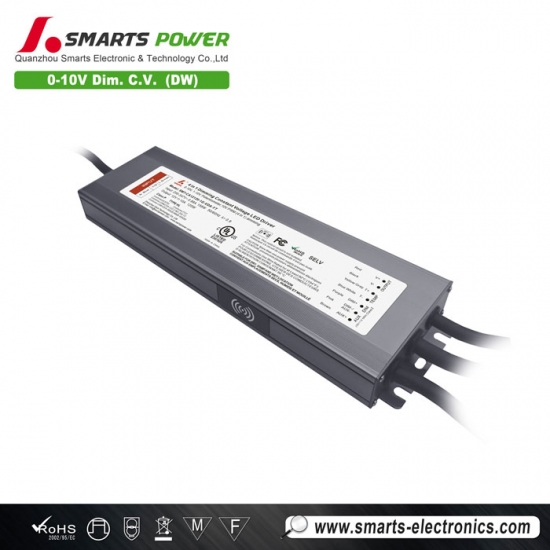

Entrée 347 VCA 120 W Pilote LED à intensité variable 0 10 V Équipé d'un module de programmation intelligent NFC, il offre plusieurs fréquences au choix et une plage de variation d'intensité de 0,2 à 100 %. Il dispose d'une alimentation auxiliaire et d'une fonction de détection de température de la lampe. Les paramètres d'alimentation des LED sont réglables via l'application NFC.
Spécification
| Modèle | SMT-CA12120-1G-VDA-YT | SMT-CA24120-1G-VDA-YT | SMT-CA48120-1G-VDA-YT | |
| Certificat | cUL / FCC / CE / SELV / Classe P / TYPE HL / RoHS / Reach/UKCA/ICES-005 | |||
| Sortir | Tension continue | 12V | 24 V | 48V |
| Ajuster la tension | 12~13,5 V | 24-26 V | 48-50 V | |
| Courant nominal | 10A | 5A | 2,5 A | |
| Puissance nominale | 120 W | |||
| Tolérance de tension | ±2% | ±2% | ±2% | |
| Régulation de tension | ≤1% | ≤1% | ≤1% | |
| Régulation de charge | ±2% | ±2% | ±2% | |
| Dépassement/sous-dépassement | <3% | <3% | <3% | |
| ONDULATION ET BRUIT (max.) | 200 mVp-p | 400 mVp-p | 800 mVp-p | |
| Saisir | Plage de tension | 200-347 VCA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Alimentation en veille | ≤ 0,5 W | |||
| Facteur de puissance (typ.) à pleine charge |
≥ 0,99 à 230 VCA
≥ 0,98 à 277 VCA ≥ 0,95 à 347 VCA |
≥ 0,99 à 230 VCA
≥ 0,98 à 277 VCA ≥ 0,95 à 347 VCA |
≥ 0,99 à 230 VCA
≥ 0,98 à 277 VCA ≥ 0,95 à 347 VCA |
|
| Efficacité (typ.) à pleine charge |
≥ 88 % à 230 VCA
≥ 88 % à 277 VCA ≥ 89 % à 347 VCA |
≥ 90 % à 230 VCA
≥ 90 % à 277 VCA ≥ 91 % à 347 VCA |
≥ 89 % à 230 VCA
≥ 89 % à 277 VCA ≥ 90 % à 347 VCA |
|
| THD (typ.) à pleine charge | <15% à 200 VCA - 347 VCA | |||
| Courant alternatif (max.) | 0,6 A à 230 VCA 0,5 A à 277 VCA 0,42 A à 347 VCA | |||
| Courant d'appel (typ.) | 45,6 A/271 µs à 50 % de la valeur de crête 230 VCA 55,7 A/398 µs à 50 % de la valeur de crête 277 VCA 69,8 A/570 µs à 50 % de la valeur de crête 347 VCA | |||
| Courant de fuite | < 0,5 mA | |||
| Protection | Court-circuit | couper la tension de sortie, remettre sous tension pour récupérer après la suppression de la condition de défaut | ||
| Surcharge | ≥115% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. Température ambiante supérieure à 75℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. |
|||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de travail | 20 - 95 % HR sans condensation | |||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | |||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10 ~ 500 Hz, 5 G 12 minutes/cycle, axe X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750, CAN/CSA-C22.2 n° 250.13 | ||
| Tension de tenue | Entrée/sortie : 1,88 kVCA (max. 3,75 kV) Entrée/sortie : 1,88 kVCA Sortie/sortie : 0,5 kVCA | |||
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | |||
| Immunité CEM (EMS) | La FCC/ICES ne demande pas ce test (États-Unis) | |||
| Émission CEM (EMI) | Partie 15, sous-partie B de la FCC ; ANSI C63.4:2014 | |||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 4 kV, mode commun 6 kV | |||
| Autres | Poids net | 0,85 kg chacun | ||
| Dimension | 232*78,1*25,3 mm (L*l*H) | |||
| Emballage | 300*210*215mm 20 pièces / carton | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 277 V, une charge nominale et une température ambiante de 25 ℃. | |||
| 2. États par défaut : la tension de sortie est la tension nominale CC. La fréquence de sortie est de 4 kHz. | ||||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||

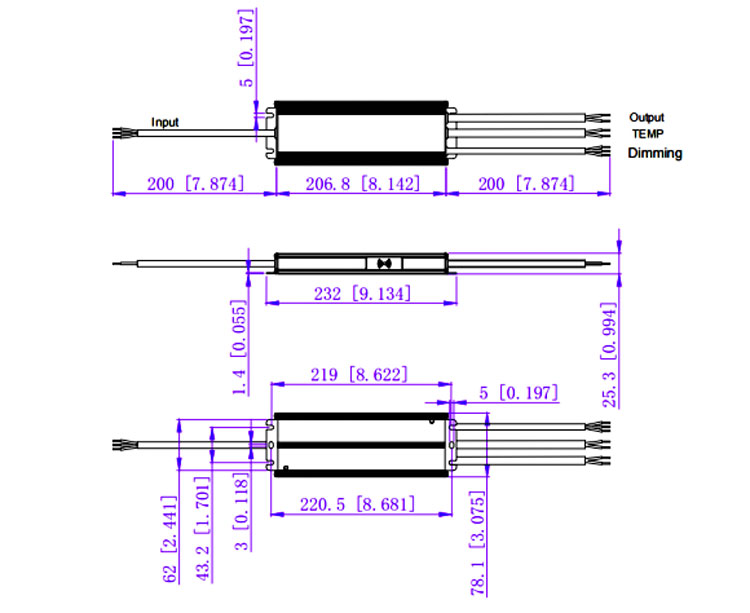

Spécifications mécaniques
Recommandation du MCB
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 10 |
| 13A | 13 | |
| 16A | 16 | |
| 20A | 20 | |
| 25A | 25 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 12 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 24 | |
| 25A | 30 | |
| Lorsque la tension d'entrée est de 347 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 14 |
| 13A | 18 | |
| 16A | 23 | |
| 20A | 28 | |
| 25A | 36 | |
Note ：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 ℃.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| DT100 | |
| Fil d'entrée | Marron (L) Bleu (N) Jaune vert (G) (3*17AWG) |
| Fil de sortie |
12 V : rouge (V+) noir (V-) (2 x 14 AWG)
24 V : rouge (V+) noir (V-) (2 x 16 AWG) 48 V : rouge (V+) noir (V-) (2 x 18 AWG) |

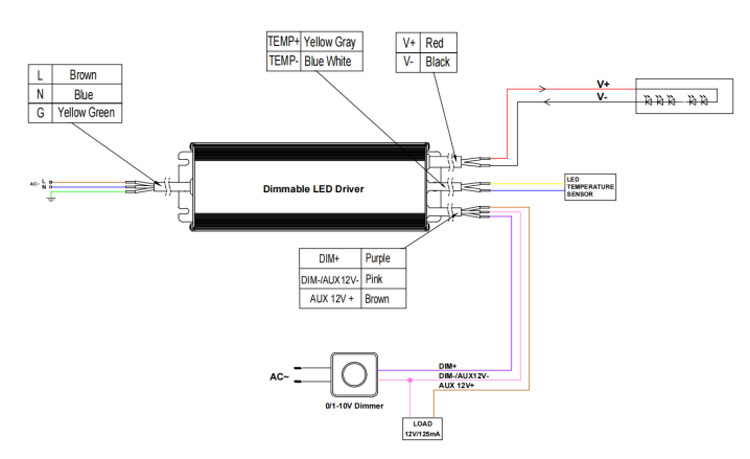

| Fil de gradation | Violet (DIM+) Rose (DIM-/AUX-) Marron (AUX +) (3*18AWG) |
| Fil de température externe | Jaune gris (TEMP+) Bleu blanc (TEMP-)(2*18AWG) |
Conseils chaleureux :
1. Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A
2. Pour toute autre demande de câble, nous pouvons personnaliser.

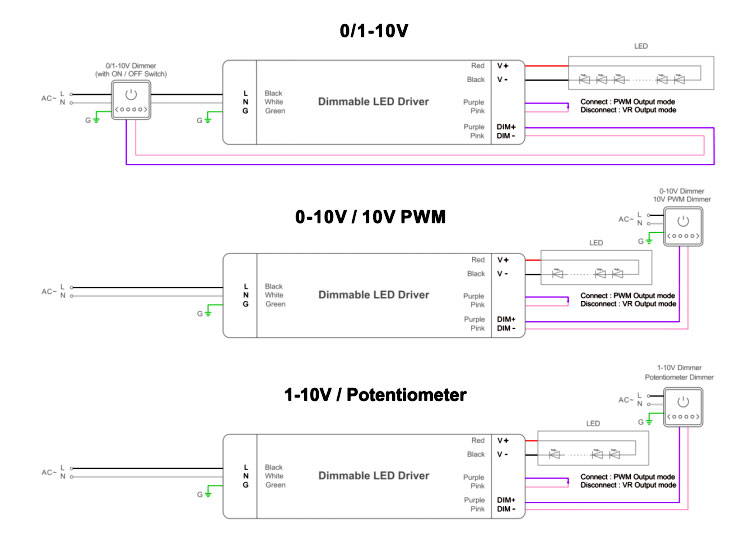

Fonctionnement de la gradation
Note ：
1. Le nom du modèle SMT - Californie xx 100 - VD Cela signifie qu'il n'y a pas d'alimentation auxiliaire ni de détection de température de la lampe, il n'y a donc pas de câblage correspondant pour le pilote LED.
2. Le nom du modèle SMT - Californie xx 100 - VD AY signifie qu'il existe une alimentation auxiliaire mais aucune détection de température de lampe, donc le pilote LED n'a pas de câblage de détection de température de lampe.
3. Le nom du modèle SMT - Californie xx 100 - VD AT signifie qu'il n'y a pas d'alimentation auxiliaire mais qu'il y a une détection de température de la lampe, donc le pilote LED n'a pas de câblage d'alimentation auxiliaire.
4. Le nom du modèle SMT - Californie xx 100 - VD A-YT signifie qu'il existe une alimentation auxiliaire et une détection de température de la lampe.
Fonction FC ：
Application ProNFC
Appareils portables NFC
Téléchargement IOS
Téléchargement Android
Ajustez légèrement le courant de sortie par NFC
Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (lecture et écriture NFC
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (lecture et écriture NFC)
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Produits connexes
|
Mode: SMT-CA12100-1G-VDA-YT tension d'entrée : 200-347 VAC
Taille : 232*78.1*25.3
MM
|
