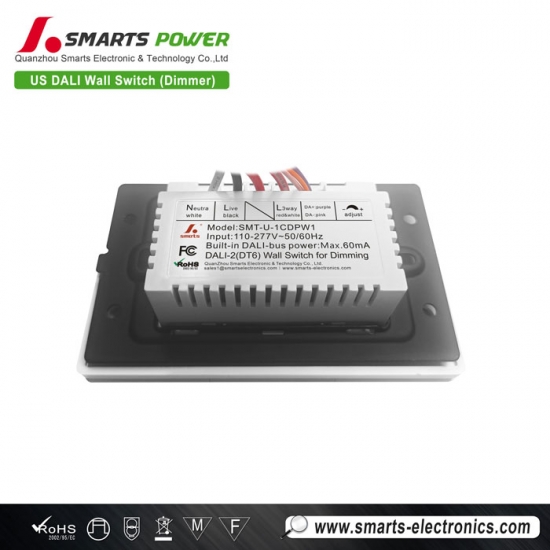

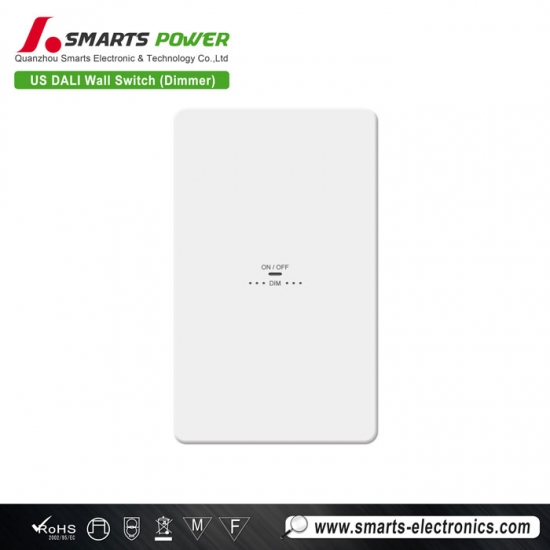

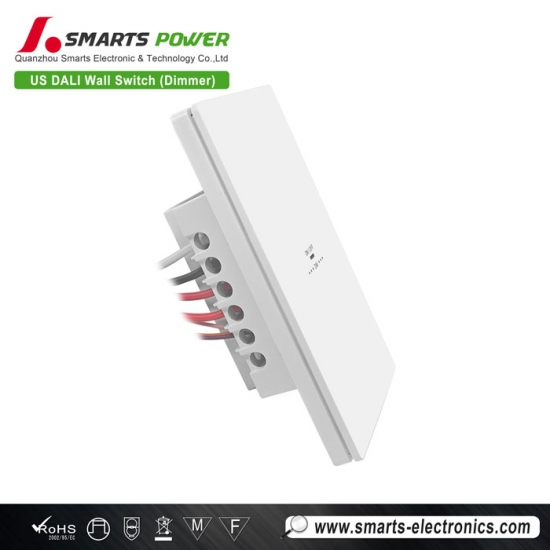

Interrupteur mural à bouton-poussoir à 1 touche avec variateur DALI et alimentation bus DALI intégrée


















            Interrupteur mural à bouton-poussoir à 1 touche avec variateur DALI et alimentation bus DALI intégrée













            Interrupteur mural à bouton-poussoir à 1 touche avec variateur DALI et alimentation bus DALI intégrée





      Ce variateur Dali blanc Doté d'un seul bouton pour une utilisation et une installation simplifiées, il offre une plage de tension d'entrée universelle de 100 à 277 VCA. La gradation est fluide, stable et sans scintillement, ce qui le rend idéal pour l'éclairage domestique.
Instructions d'installation


  Veuillez lire avant l'installation.

  Capacité maximale (limitée par la première éventualité atteinte)

  Tension d'entrée : CA 110-277 V ~ 50 / 60 Hz






      Courant de sortie (alimentation bus DALI intégrée)



      Max.60mA






      charges (pilotes DALI ou décodeurs DALI)



      Jusqu'à : 30








1. Coupez l'alimentation au niveau du disjoncteur













      AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.
        AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.





3、Étiquetez et retirez les fils existants

  Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.

  Pour les produits à bornes à vis, étiquetez le fil de la vis de couleur différente.





| Modèle | SMT-U-1CDPW1 | SMT-U-1CDPG1 |
| Couleur | Blanc | Gris |
|   |   |

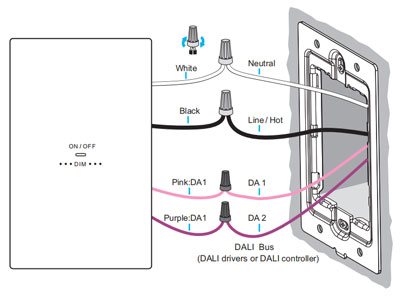

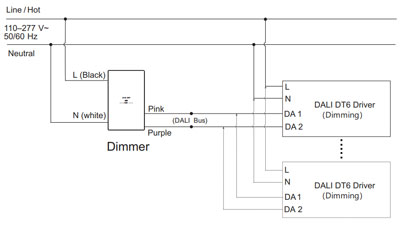

Remarque 2 : Le variateur et le pilote/décodeur DALI sont connectés indépendamment à l'alimentation d'entrée (secteur CA)



   5.

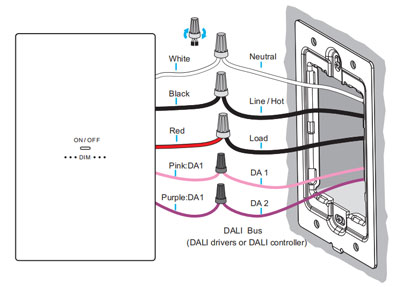

   Connectez le variateur (2)



| Modèle | SMT-U-1CRDPW1 | SMT-U-1CRDPG1 |
| Couleur | Blanc | Gris |
|   |   |

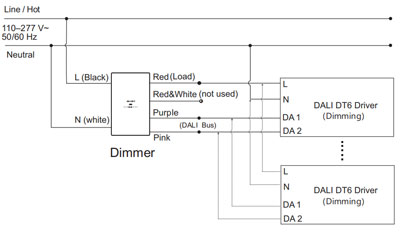

Remarque 2 : connectez le fil d'entrée CA sous tension (L) du pilote DALI au fil de charge du variateur (rouge).

 Dépannage :

 Si le variateur peut démarrer, mais que le pilote DALI ne démarre pas, vérifiez si le fil chaud et le fil neutre à l'entrée du variateur (ou du pilote DALI) sont inversés.
6. Connectez le variateur (3)
| Modèle | SMT-U-1CRDPW1 | SMT-U-1CRDPG1 |
| Couleur | Blanc | Gris |

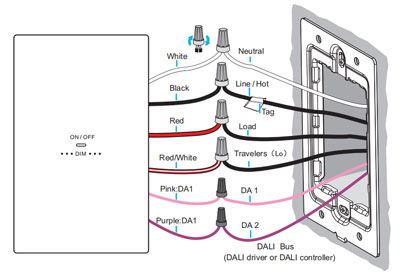

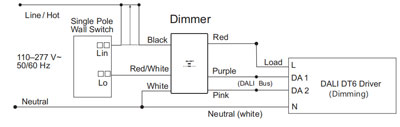

Câblage à 3 voies (Ces modèles prennent en charge le câblage à 3 voies.)
|   |   |


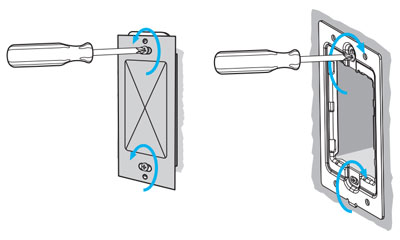

| 7. Monter le variateur

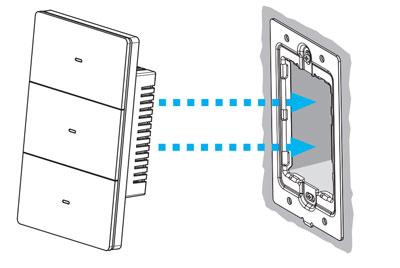

       Appuyez et enclenchez pour terminer l'installation | 8. Mettre le courant sous tension au disjoncteur
       |
9. Configuration du fonctionnement du variateur
|

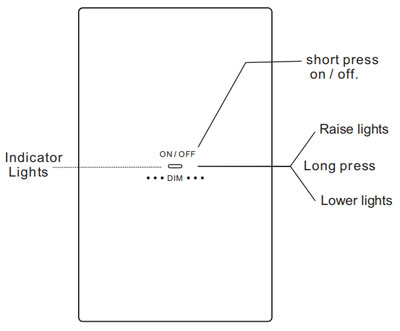

       Remarque : Lorsque le bouton de gradation atteint sa luminosité maximale ou minimale (appui long), le voyant lumineux clignote lentement. |


       Lo

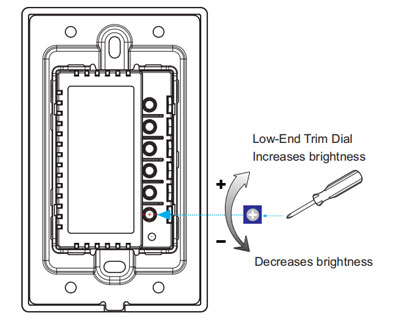

       Réglage de la garniture d'extrémité en W

       |
|   |   |


Produits connexes
|








































 Mode: SMT-M1 tension d'entrée : 100-265 Vca

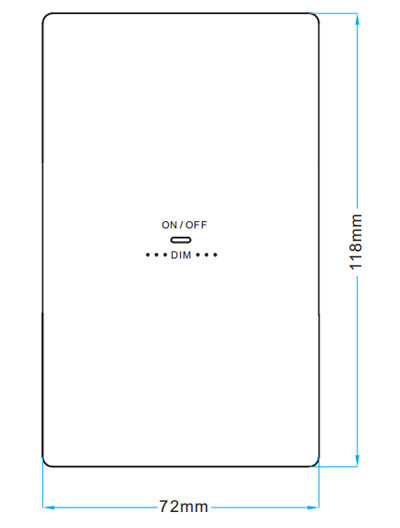

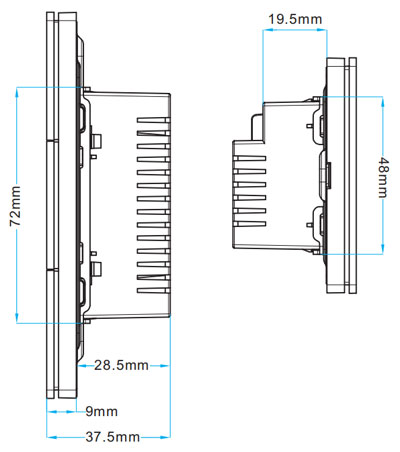

       Taille : 86*86*38
