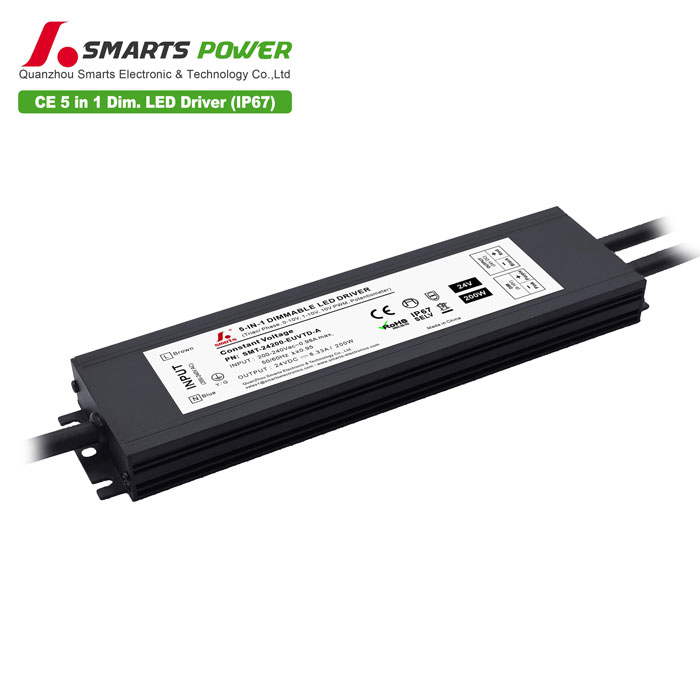

Alimentation LED ultra-mince 12 V 24 V à tension constante Triac 0-10 V à intensité variable 200 W
Alimentation LED ultra-mince 12 V 24 V à tension constante Triac 0-10 V à intensité variable 200 W
Alimentation LED ultra-mince 12 V 24 V à tension constante Triac 0-10 V à intensité variable 200 W
Alimentation LED ultra-mince 12 V 24 V à tension constante Triac 0-10 V à intensité variable 200 W
INTELLIGENCE Le système de sécurité intégré comprend une protection automatique, un court-circuit, une surcharge, une surtension, une surintensité, une protection contre les hautes températures, un mode hoquet, une récupération automatique après la suppression de la condition de défaut ; le boîtier en aluminium résistant aux dommages protège les circuits du feu, des chocs, de la poussière et de la rouille, 100 % résistant aux intempéries IP67 pour une utilisation en intérieur ou en extérieur ; pas de bourdonnement ni de surchauffe.
Spécification
| Numéro de modèle | SMT-12200-EUVTD-LA | SMT-24200-EUVTD-LA | |
| Sortir | Puissance nominale | 200 W | |
| Tension nominale | 12 V CC | DC24V | |
| Courant nominal | 16,66A | 8.33A | |
| Tolérance de tension | ± 0,5 V | ||
| Régulation de tension | ±0,5% | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 200-240 V | |
| Gamme de fréquences | 47-63 Hz | ||
| Efficacité (typ.) | 87 % à 230 VCA | 90 % à 230 VCA | |
| THD | THD ≤ 20 % (à 100 % de charge) | ||
| Facteur de puissance (typ.) | 0,99 à 230 VCA (pleine charge) | ||
| Courant alternatif (typ.) | 0,96 A | ||
| <25A | |||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée. | |
| Surcharge | Réduisez intelligemment la tension de sortie, récupérez automatiquement ou remettez sous tension pour récupérer | ||
| Surchauffe | 100℃±10℃ arrêt de la tension de sortie, récupération automatique après refroidissement. | ||
| Classe de protection | je | ||
| Environnement | Température de fonctionnement | Tcase = -40℃ ~ +60℃ (Veuillez vous référer à la section « CHARGE DE SORTIE vs TEMPÉRATURE ») | |
| Humidité de travail | 20 ~ 95 % HR sans condensation | ||
| Température de stockage | -40 ~ +90, 10 ~ 95% HR | ||
| Humidité | |||
| Coefficient de température | ±0,03%/℃ (0~50℃) | ||
| Vibration | 10-500 Hz, 2 G 12 minutes/cycle, période de 72 minutes chacune le long des axes X, Y, Z | ||
| Sécurité et CEM | Normes de sécurité | EN613471, EN61347-2-13 | |
| Tension de tenue | E/S/P : 3 kVCA Coque E/S : 1,5 kVCA Coque S/P : 0,5 kVCA | ||
| Entrée/sortie/tension : 100 MΩ / 500 VCC / 25 °C / 70 % HR | |||
| EMS | EN61000-3-2; EN61000-3-3; EN61547 | ||
| CEM | EN62493-2010 | ||
| Autres | Indice de protection IP | IP65 | |
| Poids | 0,55 kg | ||
| Taille | L362xL34xH24mm | ||
 |
 |
 |
 |
Spécifications mécaniques
Recommandation du MCB
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 3 |
| 13A | 4 | |
| 16A | 6 | |
| 20A | 7 | |
| 25A | 9 | |
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 22 | |
Note：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 ℃
2.

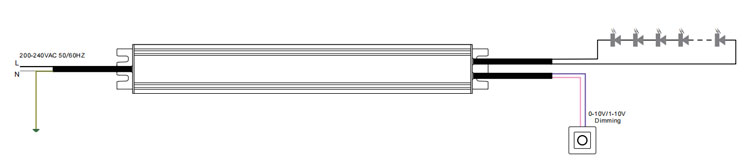

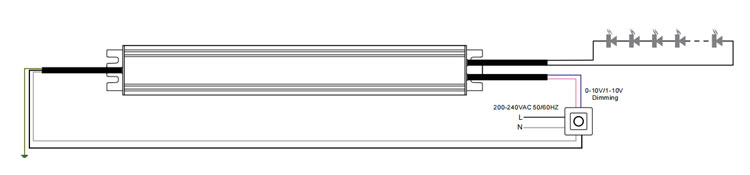

Fonctionnement de la gradation
