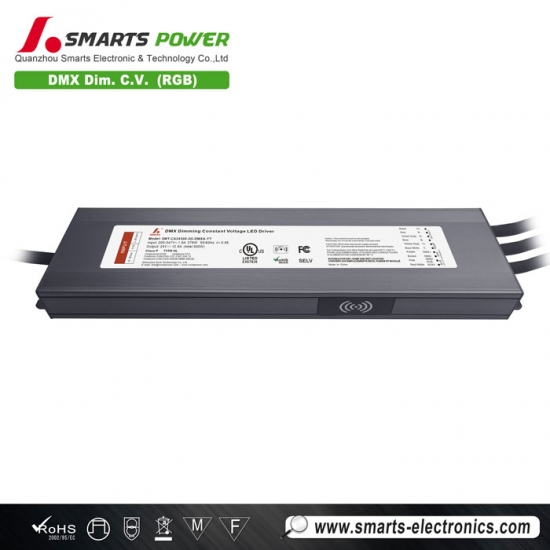

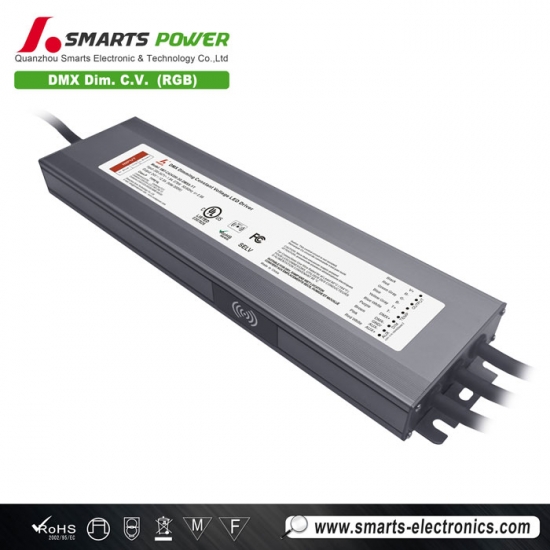

Ce Alimentation LED 288 W à intensité variable DMX Dispose d'une plage de tension d'entrée de 347 VCA et d'une plage de gradation ultra-profonde de 0,18 % à 100 %. Plusieurs options de fréquence sont disponibles. Idéal pour les projets d'éclairage LED intelligent intérieur et extérieur en zones humides.
Spécification
| Modèle | SMT-CA24288-3G-DMXA-Y | SMT-CA48288-3G-DMXA-Y | |
| Certificat | cUL / FCC / Classe P / TYPE HL / Classe 2 | ||
| Sortir | Tension continue | 24 V | 48 V |
| Ajuster la tension | 24-25,5 V | 48-50 V | |
| Courant nominal | 3*4A | 3*2A | |
| Puissance nominale | 288 W | ||
| Tolérance de tension | ±2% | ±1% | |
| Régulation de tension | <1% | <1% | |
| Régulation de charge | ±2% | ±1% | |
| Dépasser | <3% | <11% | |
| ONDULATION ET BRUIT (max.) | 312 mVp-p | 300 mVp-p | |
| Saisir | Plage de tension | 200-347 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Alimentation en veille | ≤ 0,5 W | ||
| Facteur de puissance (typ.) à pleine charge |
≥0,98 à 277 VCA
≥0,96 à 347 VCA |
≥0,98 à 277 VCA
≥0,96 à 347 VCA |
|
| Efficacité (typ.) à pleine charge |
≥ 94,2 % à 277 VCA
≥ 94,4 % à 347 VCA |
≥ 93,9 % à 277 VCA
≥ 94,0 % à 347 VCA |
|
| THD (typ.) à pleine charge |
<5% à 277 VCA
<7% à 347 VCA |
<5% à 277 VCA
<7% à 347 VCA |
|
| Courant alternatif (max.) | 1,1 A à 277 VCA 0,9 A à 347 VCA | ||
| Courant d'appel (typ.) | 79A,332us@50%Ipeak 277VAC 99A,384us@50%Ipeak 347VAC | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | couper la tension de sortie, remettre sous tension pour récupérer après la suppression de la condition de défaut | |
| Surcharge | ≥110% Mode Hiccup, récupère automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. Température ambiante supérieure à 75℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 - 95 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃,10 - 95% HR sans condensation | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10 ~ 500 Hz, 5 G 12 minutes/cycle, axe X Y Z 72 minutes chacun | ||
| Sécurité et CEM | Normes de sécurité | UL8750, CAN/CSA-C22.2 n° 250.13 | |
| Tension de tenue | E/S/P : 3,75 kVCA E/S-FG : 1,5 kVCA S/P-FG : 0,5 kVCA | ||
| Résistance d'isolement | E/S/P : 100 MΩ/ 500 V CC/ 25 °C/ 70 % HR | ||
| Immunité CEM (EMS) | La FCC/ICES ne demande pas ce test (États-Unis) | ||
| Émission CEM (EMI) | FCC Partie 15 Sous-partie B ; ANSI C63.4:2014 | ||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 4 kV, mode commun 6 kV | ||
| Autres | Poids net | 1,35 kg chacun | |
| Dimension | 302*78*25,1 mm (L * l * H) | ||
| Emballage | 350*300*215mm 20 pièces/carton | ||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 277 V, une charge nominale et une température ambiante de 25 ℃. | ||
| 2. États par défaut : La tension de sortie est la tension nominale CC. La fréquence de sortie est de 4 kHz. | |||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||

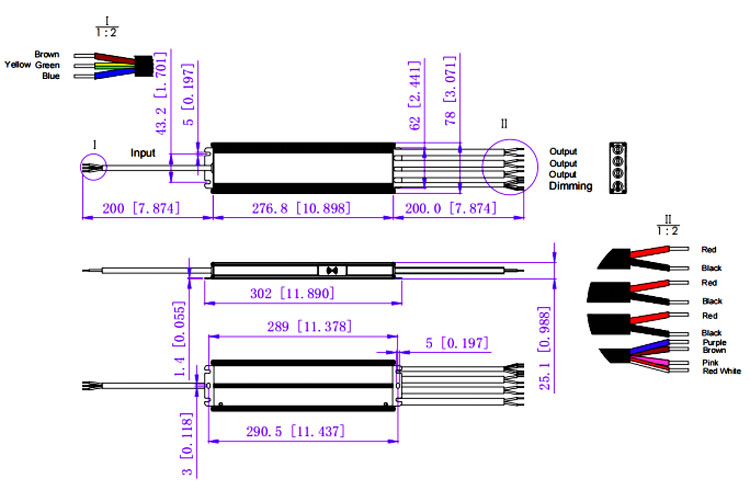

Spécifications mécaniques
Recommandation du MCB
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6KA) |
10A | 4 |
| 13A | 5 | |
| 16A | 6 | |
| 20A | 8 | |
| 25A | 10 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6KA) |
10A | 5 |
| 13A | 6 | |
| 16A | 8 | |
| 20A | 10 | |
| 25A | 12 | |
| Lorsque la tension d'entrée est de 347 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6KA) |
10A | 6 |
| 13A | 8 | |
| 16A | 10 | |
| 20A | 12 | |
| 25A | 16 | |
Note ：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 ℃.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre de fil global | |
| DT300 | |
| Fil d'entrée (24 V et 48 V) | Marron (L) Bleu (N) Jaune et vert (G) (3*17AWG/3*1,04 mm²) |
| Fil de sortie (24 V et 48 V) | Rouge (V+) Noir (V-) (2*18AWG)*3 |
| Fil de gradation | Violet (DMX+) Rose (GND/AUX 12V-) Marron (DMX-) Rouge Blanc (AUX 12V+)(4*18AWG) |
Conseils chaleureux :
Assurez-vous de les connecter correctement. , sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.

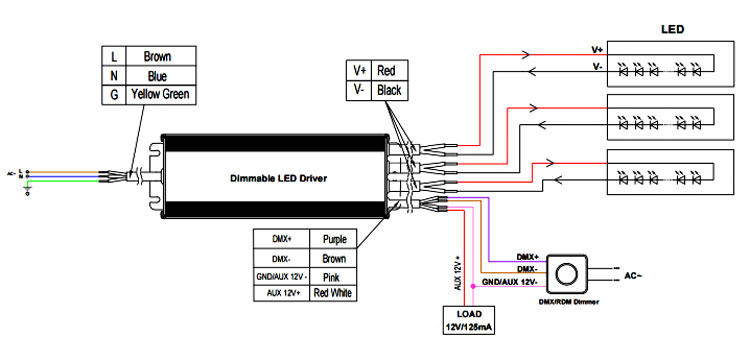

Fonctionnement de la gradation
Note ：
1. Le nom du modèle SMT - Californie xx 288 -DMX UN signifie qu'il n'y a pas d'alimentation auxiliaire, donc il n'y a pas de câblage correspondant
2. Le nom du modèle SMT - Californie xx 288 -DMX UN -Y signifie qu'il y a une alimentation auxiliaire.
Fonction NFC ：
Application ProNFC
Appareils portables NFC
Téléchargement iOS
Téléchargement Android
Ajustez légèrement la tension de sortie par NFC :
La tension de sortie peut être lue et écrite par un mobile avec ProNFC APP ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW)
à proximité de la zone de signal NFC du pilote LED à intensité variable.
| Niveau de régulation de tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50 V |
Produits connexes
|

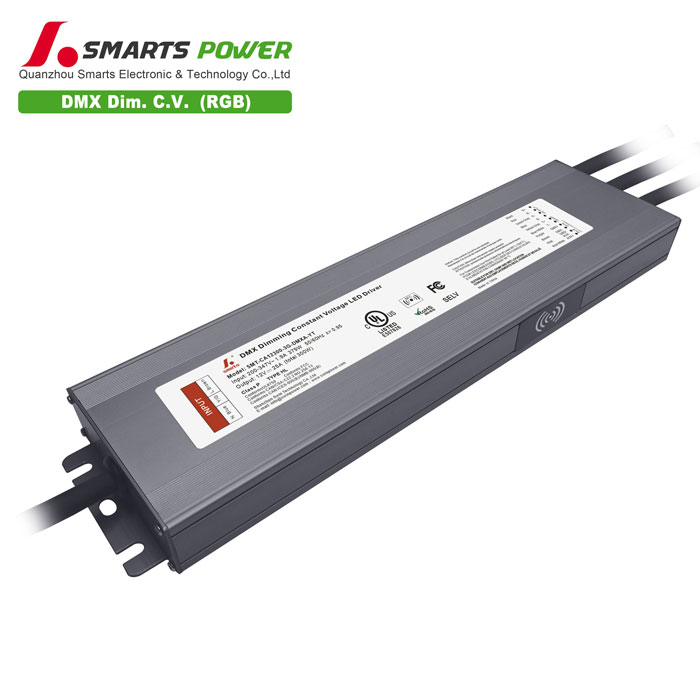

Mode: SMT-CA12300-3G-DMXA-YT tension d'entrée : 200-347 Vca
