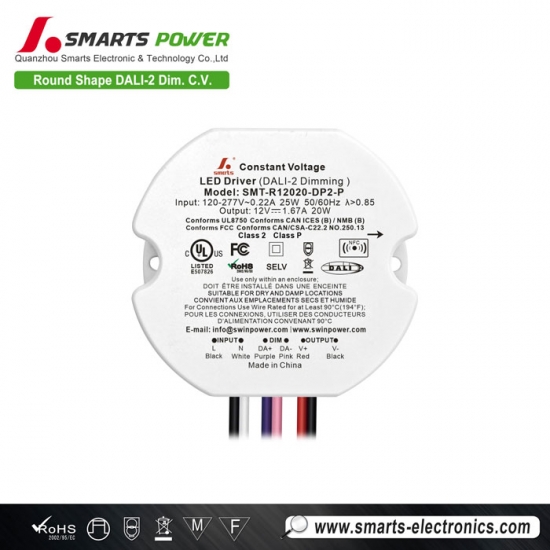

Modules LED ronds DALI-2 dimmables 15 W à tension constante 12 V/24 V pour rubans LED
Ce compact Pilote de LED intelligent à tension constante DALI-2 Doté de protections contre les courts-circuits, les surchauffes et les surcharges, ce luminaire est logé dans un boîtier en plastique conçu pour une dissipation thermique efficace. Son format compact le rend idéal pour les installations d'éclairage LED dans les espaces intérieurs restreints.
Spécification
| Modèle | SMT-R12020-DP2-P | SMT-R24020-DP2-P | SMT-R48020-DP2-P | |
| Certificat | UL en cours d'homologation / CE / UKCA / SELV / RoHS / REACH | |||
| Sortir | Tension nominale CC | 12V | 24V | 48V |
| Tolérance de tension | ±3% | ±2% | ±2% | |
| Régulation de charge | ±2% | ±1% | ±1% | |
| Régulation de tension | ±0,5% | |||
| Courant nominal | 1,67A | 0,83A | 0,42A | |
| Puissance nominale | 20W | |||
| Dépasser | 10% | 5% | 5% | |
| Saisir | Plage de tension | 220-240 V CA (UE) et 120-277 V CA (États-Unis) | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance à pleine charge | 0,97 à 120 V CA 0,92 à 230 V CA 0,84 à 277 V CA | |||
| THD (typ.) à pleine charge | ≤10% à 120 V CA ≤12% à 230 V CA ≤15% à 277 V CA | |||
| Efficacité à pleine charge |
82 % à 120 V CA
82,5 % à 230 V CA 82 % à 277 V CA |
85,5 % à 120 V CA
86 % à 230 V CA 85,5 % à 277 V CA |
86 % à 120 V CA
86 % à 230 V CA 85 % à 277 V CA |
|
| Courant alternatif (max.) | 0,22A | |||
| Courant d'appel (typ.) |
2,28 A, 35 µs à 50 % du courant de crête (120 V CA) ; 3,92 A, 50 µs à 50 % du courant de crête (230 V CA).
4,68 A, 40 µs à 50 % du courant de crête 277 V CA |
|||
| Courant de fuite | <0,5 mA | |||
| Protection | Court-circuit | Coupe la tension de sortie, qui se rétablit automatiquement une fois le défaut disparu. | ||
| surcharge | Mode hoquet 105%~110%, se rétablit automatiquement une fois la panne disparue. | |||
| Surchauffe | Lorsque la température ambiante dépasse 50 °C ±5 °C, la sortie est coupée. | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | |||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |||
| Vibration | 10 à 500 Hz, 2 GHz, 10 minutes/cycle, axes X, Y et Z : 72 minutes chacun | |||
| Sécurité et CEM | normes de sécurité |
EN61347-1 ; EN61347-2-13
UL8750; CAN/CSA-C22.2 n° 250.13 |
||
| Tension de tenue |
I/PO/P : 3,75 kV CA (UE)
I/PO/P : 1,88 kV CA (États-Unis) |
|||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Immunité CEM |
EN61547 ; EN61000-4-2,3,4,5,6,11
La FCC et l'ICES ne demandent pas ce test. |
|||
| Émissions CEM |
EN55015 ; EN61000-3-2,3
Partie 15, sous-partie B de la FCC |
|||
| Test d'immunité à la poussée | Ligne d'alimentation CA : Mode différentiel 2 kV | |||
| Autres | Poids net | 0,138 kg | ||
| Dimension | 69,4*62,9*24,0 mm (Φ*L*H) | |||
| Emballage | 385 x 290 x 190 mm, 80 pièces/carton | |||
| Notes |
1. Sauf indication contraire, toutes les spécifications sont mesurées à une tension d'entrée de 230 V, une charge nominale et une température ambiante de 25 °C.
2. États par défaut : Le niveau de tension de sortie est de niveau 1. (voir le tableau des niveaux de régulation de tension NFC ci-dessous) La fréquence de sortie est de 4 kHz. La courbe de gradation est une courbe logarithmique. |
|||
|
|
|
|
Spécifications mécaniques
Recommandation MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
|
Type C (rupture)
capacité : 6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
|
Type C (rupture)
capacité : 6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
|
Type C (rupture)
capacité : 6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
1. Les quantités ci-dessus de pilotes de LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |
| Fil d'entrée | Noir (L) Blanc (N) (2*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2*22AWG) |
| Fil de gradation | Violet (DMX+) Marron (DMX-) Rose (GND) (3*22AWG) |
Fonctionnement de gradation
Schéma de connexion pour variateur DALI :
Schéma de connexion pour système DALI :
Fonction NFC
|
|
|
|
|
Application ProNFC |
Appareils portables NFC |
Téléchargement iOS |
Téléchargement Android |
Ajustez légèrement la tension de sortie via NFC.
La tension de sortie peut être lue et écrite par un mobile doté de l'application ProNFC ou par un terminal NFC portable (appareil de lecture et d'écriture NFC : NFC-RW).
à proximité de la zone de signal NFC du pilote de LED à intensité variable.
| niveau de régulation de tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13,0 V | 13,1 V | 13,3 V | 13,5 V |
| 24V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 36V | 36,0 V | 36,2 V | 36,4 V | 36,7 V | 36,9 V | 37,1 V | 37,3 V | 37,6 V | 37,8 V | 38,0 V |
| 48V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50,0 V |
Configurez facilement votre adresse grâce à la technologie NFC.
L'adresse peut être lue et écrite par un mobile doté de l'application Set NFC ou d'un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) à proximité de la zone de signal NFC du pilote de LED à intensité variable.
