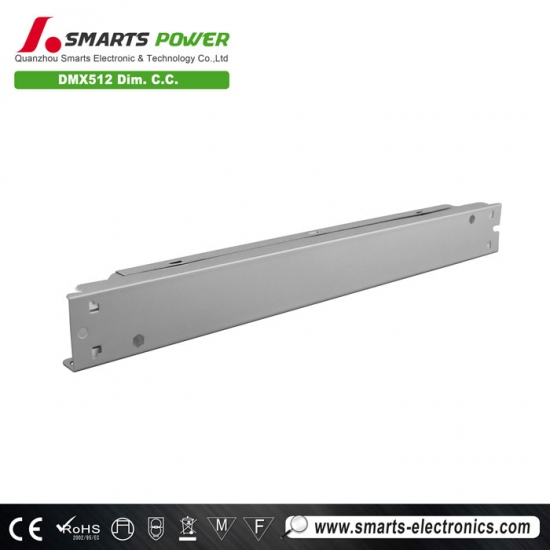

Pilote LED DMX512 à courant constant et gradable de taille mince, homologué UL, 60 W, pour l'intérieur
Pilote LED DMX512 à courant constant et gradable de taille mince, homologué UL, 60 W, pour l'intérieur
Pilote LED DMX512 à courant constant et gradable de taille mince, homologué UL, 60 W, pour l'intérieur
Pilote LED à courant constant de taille ultra-mince Adopte une conception d'isolation du signal DMX, et les paramètres d'alimentation sont réglables via l'application NFC. Obtenez une gradation fluide et stable, sans scintillement. Garantie 7 ans.
Spécification
| Modèle | SMT-DI060W120-DMXI-T | SMT-DI060W160-DMXI-T | |
| Certificat | UL/FCC/CE /Classe P/TYPE HL/SELV/RoHS / Reach/ENEC/ICES/UKCA | ||
| Sortir | Courant nominal | 120 mA-1200 mA | 160 mA-1600 mA |
| Tension continue | 24-93 VCC | 12-54 VCC | |
| Tension à vide | 98 V max | 60 V max. | |
| Puissance nominale | 60 W max | ||
| Tolérance de tension | Courant de sortie ± 10 mA pour ≤ 300 mA, ± 20 mA pour ≥ 300 mA et ± 30 mA pour ≥ 1 000 mA | ||
| Régulation des lignes | <0,5% | ||
| Régulation de charge | <0,5% | ||
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) | ≥0,98 à 120 VCA 60 Hz ≥0,96 à 230 VCA 50 Hz ≥0,92 à 277 VCA 60 Hz | ||
| Puissance à vide (max.) | <1,5 W | ||
| Consommation en veille (max.) | <0,5 W | ||
| THD (typ.) à pleine charge | ≤15% | ||
| Efficacité à pleine charge | 88 % à 120 VCA 60 Hz 89 % à 230 VCA 50 Hz 89 % à 277 VCA 60 Hz | ||
| Courant alternatif (max.) | 0,65 A | ||
| Courant d'appel (typ.) | 28,7 A, 204 us à 50 % Icrête à 120 V 55,2 A, 98 us à 50 % Icrête à 230 V | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |
| Surtension | Mode hoquet ou alimentation constante, redémarre automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 50± 5℃, le courant de sortie sera réduit à 50 % ;
Température ambiante. Plus de 40 ± 5℃, récupère automatiquement. Température ambiante supérieure à 60 ± 5℃, le courant de sortie sera réduit à 0 % ; Température ambiante. Plus de 40 ± 5℃, récupère automatiquement. |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+45℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 à 90 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃,10 - 95% HR | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10~500 Hz, 2G 12 min/1 cycle, période de 72 min chacun le long des axes X, Y, Z | ||
| Sécurité et CEM | Normes de sécurité | EN61347-1 EN61347-2-13 (UE) et UL8750 (États-Unis) | |
| Tension de tenue | Entrée/sortie : 3,75 kVCA Entrée/sortie : 1,5 kVCA Sortie/sortie : 0,5 kVCA (UE) | ||
| Norme de test stroboscopique | IEEE 1789 Sans scintillement | ||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | ||
| Émission CEM | EN55015 EN61000-3-2,3 (UE) et FCC Partie 15 Sous-partie B ; ANSI C63.4:2014 (États-Unis) | ||
| Autres | Poids net | 300g | |
| Dimension | 314*30*21,7 mm (L*l*H) | ||
| Emballage | 350*340*150mm 50 pièces / carton | ||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à charge nominale et à 25℃ de température ambiante. | ||
| 2. Pour prolonger la durée de vie du pilote, veuillez réduire la charge à une tension d'entrée inférieure. | |||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||
|
4. Circuit électrique de gradation : Remarque : ce circuit de commande est isolé, mais n'a pas été évalué en classe 2.
Veuillez vous référer au manuel d'installation pour connecter le variateur. |
|||
| ATTENTION : Plusieurs alimentations sont présentes. | |||
| ATTENTION : présence de plusieurs alimentations électriques. | |||
|
|
|
|

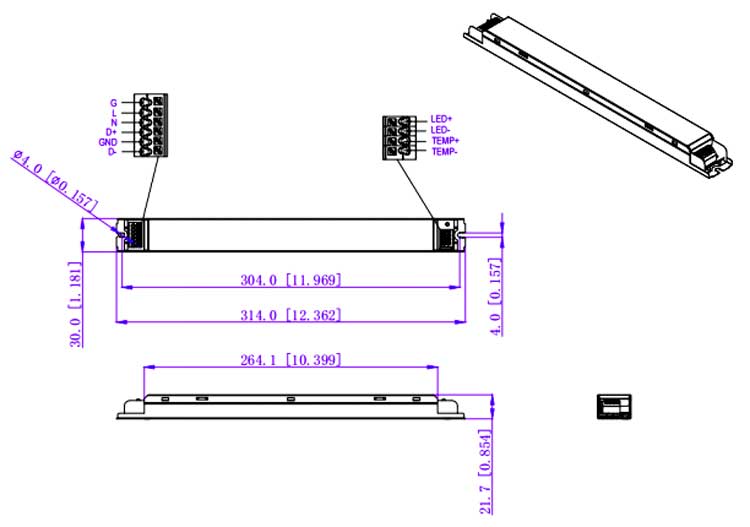

Spécifications mécaniques
Recommandation du MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 10 |
| 13A | 13 | |
| 16A | 17 | |
| 20A | 21 | |
| 25A | 26 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 24 |
| 13A | 31 | |
| 16A | 38 | |
| 20A | 48 | |
| 25A | 55 | |
| Calibre de fil Globle | |
| LF6 | |
| Fil d'entrée et fil de gradation | Bornes grises 6P (0,2 mm2-1,5 mm2/24-16AWG) |
| Fil de sortie et fil de température externe | Bornes rouges/noires 4P (0,2 mm2-1,5 mm2/24-16 AWG) |
Fonctionnement de la gradation
Note ：
1. Le nom du modèle SMT-DI0 6 0W XXX -DMXI signifie qu'il n'y a pas d'alimentation auxiliaire ni de contrôle de température, il n'y a donc pas de câblage correspondant pour le pilote LED.
2. Le nom du modèle SMT-DI0 6 0W XXX -DMXI-T signifie qu'il n'y a pas d'alimentation auxiliaire mais qu'il y a un contrôle de température, donc le pilote LED n'a pas de câblage d'alimentation auxiliaire.
Fonction NFC ：
Application ProNFC
Appareils portables NFC
Téléchargement IOS
Téléchargement Android
Ajustez légèrement le courant de sortie par NFC
Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (lecture et écriture NFC
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (lecture et écriture NFC)
périphérique : NFC-RW) en se rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Produits connexes
|

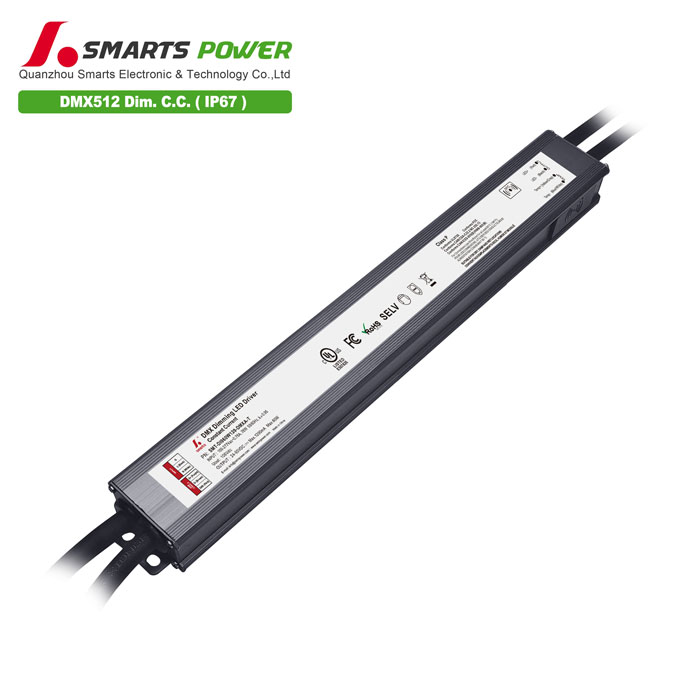

Mode: SMT-DI060W120-DMXA-T tension d'entrée : 100-277 Vca
