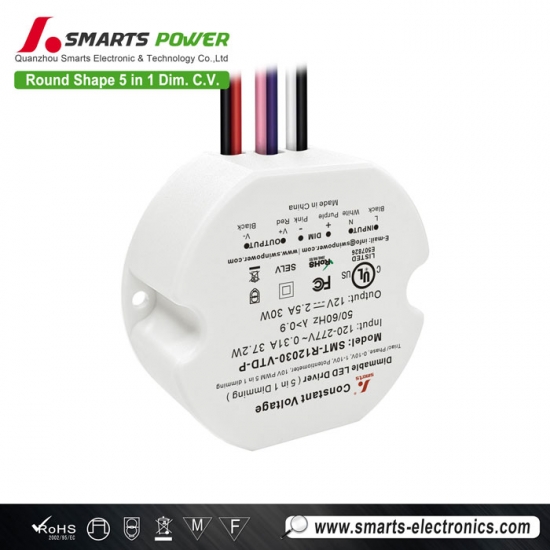

Triac compact et dimmable 0-10 V, alimentation LED ronde 30 W à tension constante pour usage intérieur

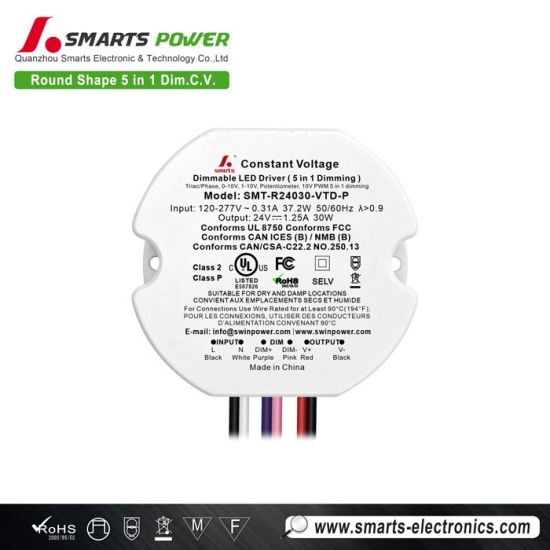

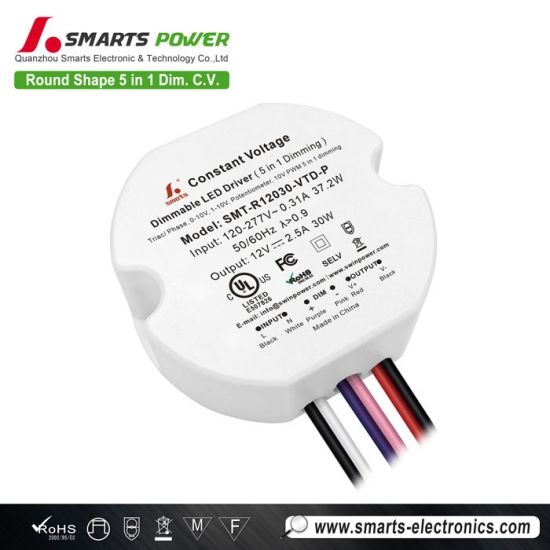

Driver LED dimmable Smartspower 30W(Boîtier rond) — Doté de 5 modes de gradation en 1 et d'une plage de gradation fluide, stable et sans scintillement de 0 à 100 %. Garantie de 7 ans.
Spécification
| Modèle | SMT-R24030-VTD-P | |
| Certificat | UL en cours d'homologation / RoHS / SELV | |
| Sortir | Tension continue | 24V |
| Courant nominal | 1,25 A | |
| Puissance nominale | 30W | |
| Tolérance de tension | ±0,5 V | |
| Saisir | Plage de tension | 120-277 V CA |
| Gamme de fréquences | 47 - 63 Hz | |
| Facteur de puissance à pleine charge | ≥0,98 à 120 V CA ≥0,92 à 277 V CA | |
| THD (typ.) à pleine charge | ≤15 % à 120 V CA ≤25 % à 277 V CA | |
| Efficacité à pleine charge | ≥82% à 120 V CA ≥82% à 277 V CA | |
| Courant alternatif (max.) | 0,32A | |
| Courant d'appel (typ.) | 4,24 A, 52 µs à 50 % du courant de crête à 120 V CA ; 7,52 A, 34 µs à 50 % du courant de crête à 277 V CA | |
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. |
| surcharge | Mode hoquet 105%~120%, se rétablit automatiquement une fois la panne disparue. | |
| Surchauffe | Température ambiante supérieure à 55℃±5℃, la production est réduite à 50 % ; Température ambiante supérieure à 60℃±5℃, sortie désactivée ; Lorsque la température est réduite à 45℃±5℃, la sortie revient à 100 %. |
|
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) |
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | |
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |
| Vibration | 10 à 500 Hz, 2G, 12 minutes/cycle, axes X, Y et Z : 72 minutes chacun | |
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 |
| Tension de tenue | I/PO/P : 1,88 kV CA | |
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | |
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | |
| Émissions CEM | FCC 47 CFR Partie 15, Sous-partie B | |
| Test d'immunité à la poussée | Ligne d'alimentation CA : Mode différentiel 1 kV | |
| Autres | Poids net | |
| Dimension | 74,4*66,4*24 mm (Φ*L*H) | |
| Emballage | 385 x 290 x 190 mm, 80 pièces/carton | |
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à la charge nominale pour 120 VCA et une température ambiante de 25 °C. | |
| 2. Une puissance de sortie réduite est nécessaire à basse tension d'entrée pour garantir une longue durée de vie. | ||
 |
 |
 |
 |

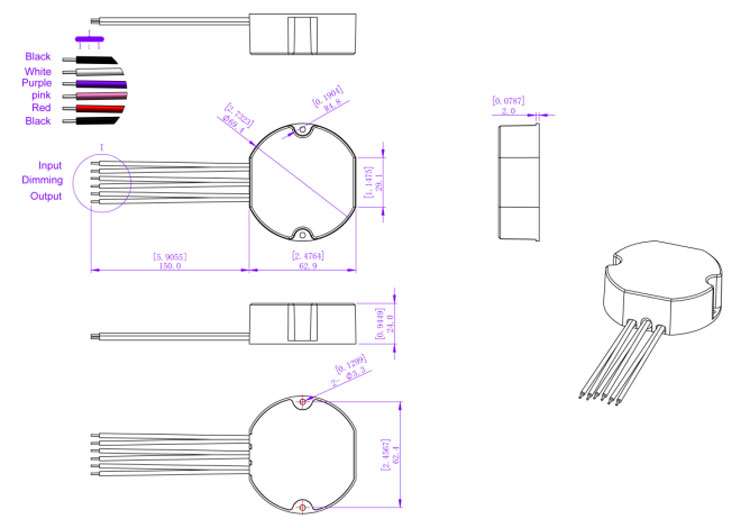

Spécifications mécaniques
Recommandation MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
Note:
1. Les quantités ci-dessus de pilotes de LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |
| Fil d'entrée | Noir (L) Blanc (N) (2*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2*22AWG) |
| Fil de gradation | Violet (DIM+) Rose (DIM-) (2*22AWG) |

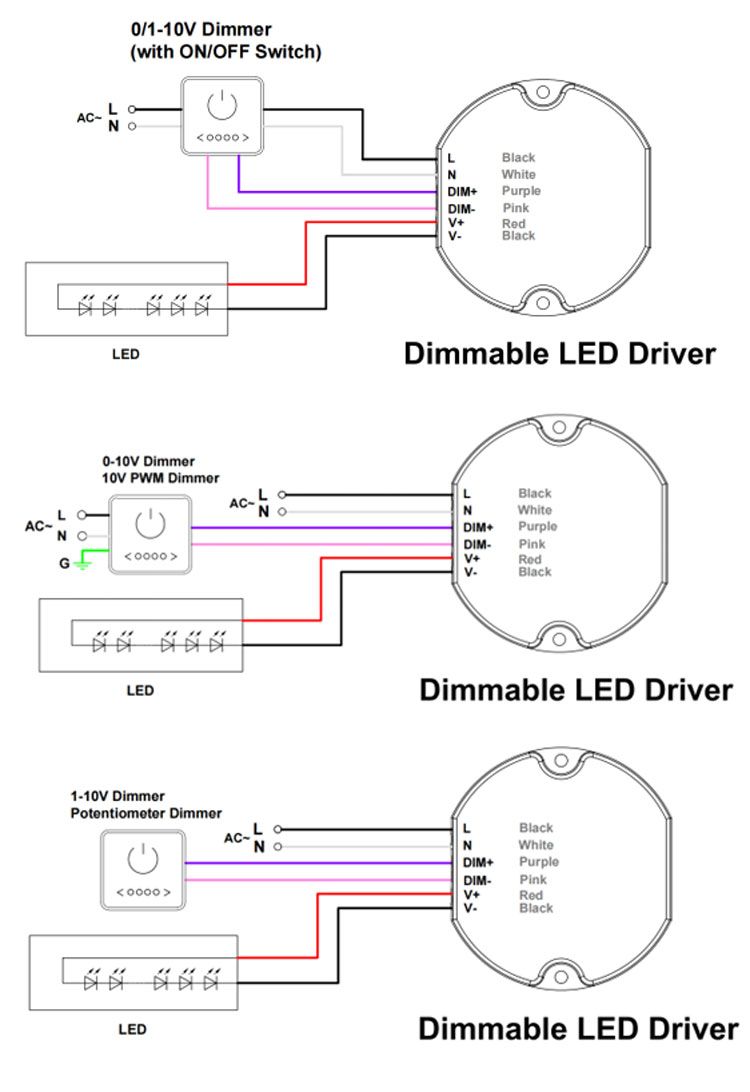

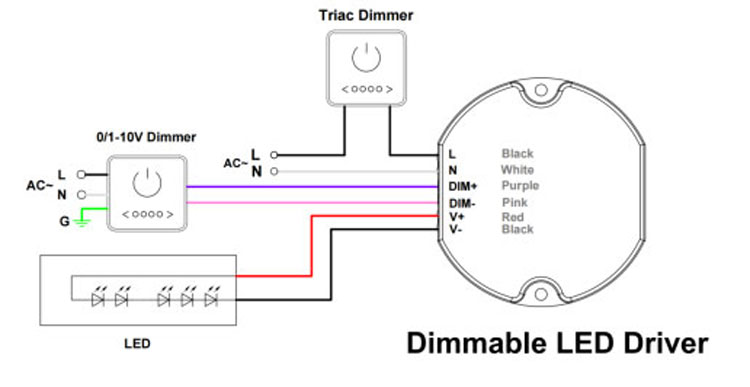

Fonctionnement de gradation
Utilisation de deux méthodes de variation d'intensité en même temps,Vous devez vous assurer que l'éclairage LED est à sa luminosité maximale. Vous pourrez ensuite l'utiliser avec l'autre variateur ;

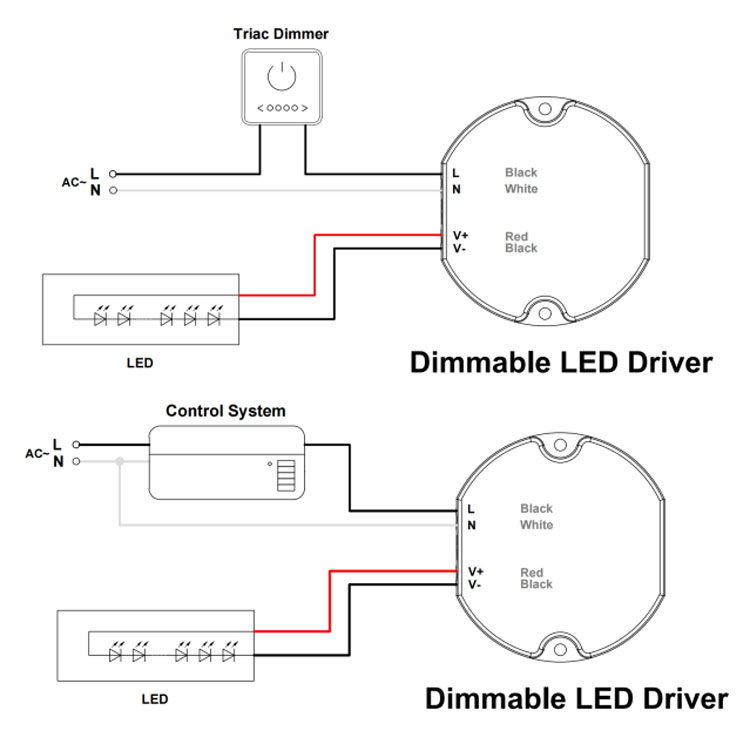

Utilisation d'un seul variateur ---Variateur TRIAC/coupure de phaseg
1. La modulation de largeur d'impulsion (MLI) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/triac or système d'éclairage.
2. Travailler avec Fphase d'avancement, MLVetPhase inverse, VUL,variateurs TRIAC ou système d'éclairage.
3. Le chargement minimum est d'environ 10%
4. Veuillez essayer d'utiliser des variateurs avec une puissance au moins 2fois la puissance de sortie du pilote.
Utilisation d'un seul variateur ---0-10/ 1-10VPotentiomètre PWM 10 V atténuation

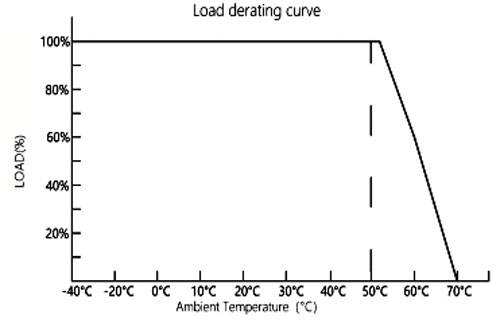

Courbe de déclassement
Produits associés
Ce nouveau format compactAlimentation LED à intensité variable 5 en 1Doté d'un boîtier en plastique assurant une excellente dissipation de la chaleur, et bénéficiant d'un indice de protection IP20 contre l'eau, il est parfaitement adapté aux projets d'éclairage LED intelligent d'intérieur.
Mode: SMT-R12025-VTD-P Tension d'entrée : 100-277 V CA
Taille : 69,4*62,9*24 mm |
