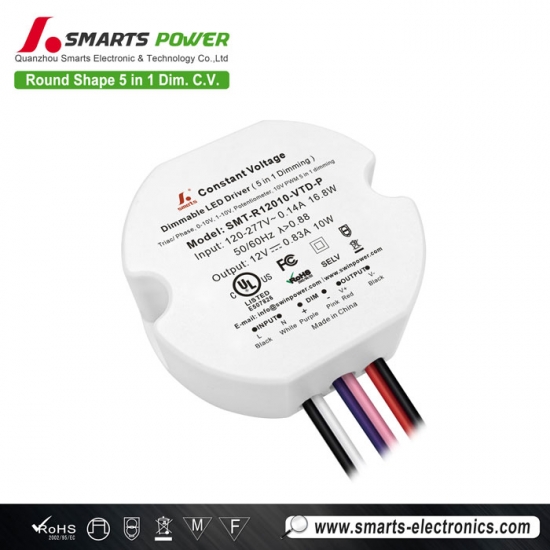

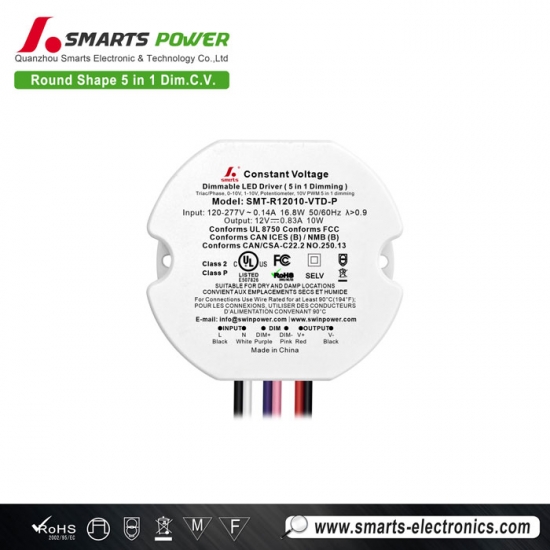

Module de commande à tension constante 12 V/24 V 10 W de forme ronde, à intensité variable, pour éclairage LED
Ce Pilote LED 10W prend en charge les deux TRIAC et gradation 0-10V Fonctionnant en mode tension constante grâce à une fonction PFC active intégrée, ce luminaire offre un rendement pouvant atteindre 75 %. Son format compact et léger le rend idéal pour les projets d'éclairage LED dans les espaces intérieurs restreints ; de plus, il garantit une variation d'intensité lumineuse fluide, stable et sans scintillement.
Spécification
| Modèle | SMT-R12010-VTD-P | SMT-R24010-VTD-P | |
| Certificat | UL/cUL / RoHS / SELV | ||
| Sortir | Tension continue | 12V | 24V |
| Courant nominal | 0,83A | 0,42A | |
| Puissance nominale | 10W | ||
| Tolérance de tension | ±0,5 V | ||
| Saisir | Plage de tension | 120-277 V CA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance à pleine charge | ≥0,98 à 120 V CA ≥0,88 à 277 V CA | ||
| THD (typ.) à pleine charge | ≤20% | ||
| Efficacité à pleine charge | ≥74 % à 120 V CA ≥73 % à 277 V CA | 70 % à 120 V CA 72 % à 277 V CA | |
| Courant alternatif (max.) | 0,12A | ||
| Courant d'appel (typ.) | 2,4 A, 35 µs à 50 % du courant de crête à 120 V CA ; 5,6 A, 34 µs à 50 % du courant de crête à 277 V CA | ||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | |
| surcharge | Mode hoquet 105%~120%, se rétablit automatiquement une fois la panne disparue. | ||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃, la production est réduite à 50 % ;
Température ambiante supérieure à 60℃±5℃, sortie désactivée ; Lorsque la température est réduite à 45℃±5℃, la sortie revient à 100 %. |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | ||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||
| Vibration | 10 à 500 Hz, 2G, 12 minutes/cycle, axes X, Y et Z : 72 minutes chacun | ||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | |
| Tension de tenue | I/PO/P : 1,88 kV CA | ||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | ||
| Émissions CEM | FCC 47 CFR Partie 15, Sous-partie B | ||
| Test d'immunité à la poussée | Ligne d'alimentation CA : Mode différentiel 1 kV | ||
| Autres | Poids net | 0,103 kg | |
| Dimension | 54*48,2*24 mm (Φ*L*H) | ||
| Emballage | 380 x 290 x 155 mm, 100 pièces/carton | ||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à la charge nominale pour 120 VCA et une température ambiante de 25 °C. | ||
| 2. Une puissance de sortie réduite est nécessaire à basse tension d'entrée pour garantir une longue durée de vie. | |||
|
|
|
|
Spécifications mécaniques
Recommandation MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Note ：
1. Les quantités ci-dessus de pilotes de LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |
| Fil d'entrée | 1015 2*18 AWG 0,824 mm²\Noir (L), Blanc (N) |
| Fil de sortie | 1015 2*22 AWG 0,326 mm²\Rouge (V+), Noir (V-) |
| Fil électronique de gradation | 1015 2*22 AWG 0,326 mm²\Violet (DIM+), Rose (DIM-) |
Fonctionnement de gradation
Utilisation de deux méthodes de variation d'intensité en même temps , Vous devez vous assurer que l'éclairage LED est à sa luminosité maximale. Vous pourrez ensuite l'utiliser avec l'autre variateur ;
Utilisation d'un seul variateur ---Variateur TRIAC/coupure de phase g
1. La modulation de largeur d'impulsion (MLI) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/triac o r système d'éclairage.
2. Travailler avec F phase d'avancement, MLV et Phase inverse, VUL, variateurs TRIAC ou système d'éclairage.
3. Le chargement minimum est d'environ 10%
4. Veuillez essayer d'utiliser des variateurs avec une puissance minimale. 2 fois la puissance de sortie du pilote.
Utilisation d'un seul variateur ---0-10/ 1-10V Potentiomètre PWM 10 V atténuation
Courbe de déclassement
Produits associés

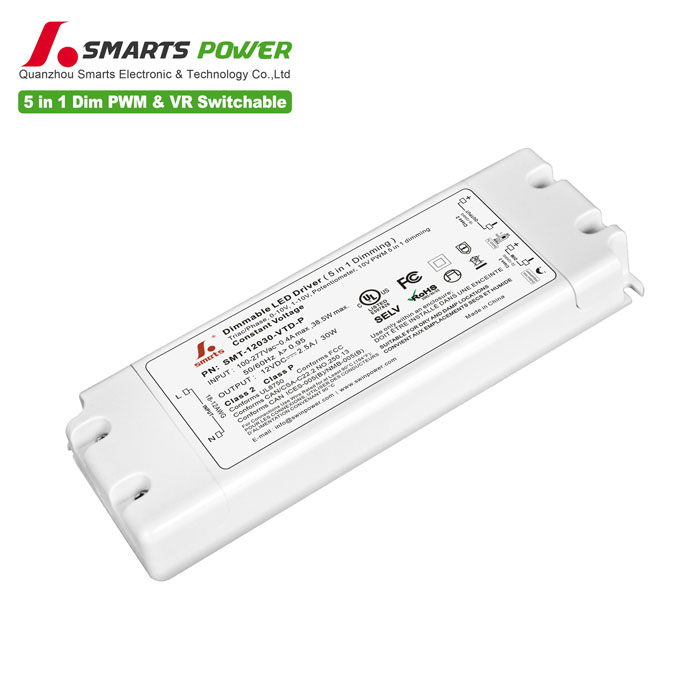

Ce Alimentation LED 30 W 5 en 1 à tension constante et à intensité variable Doté d'un boîtier entièrement en plastique, ce luminaire compact et léger est conforme aux normes internationales de sécurité en matière d'éclairage et bénéficie d'une garantie exceptionnelle de 7 ans.
