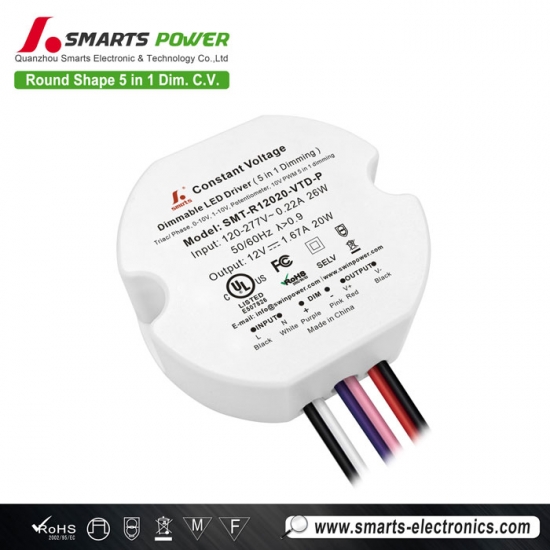

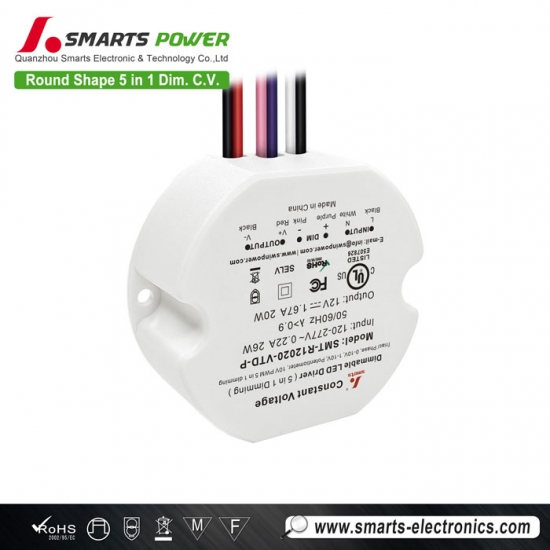

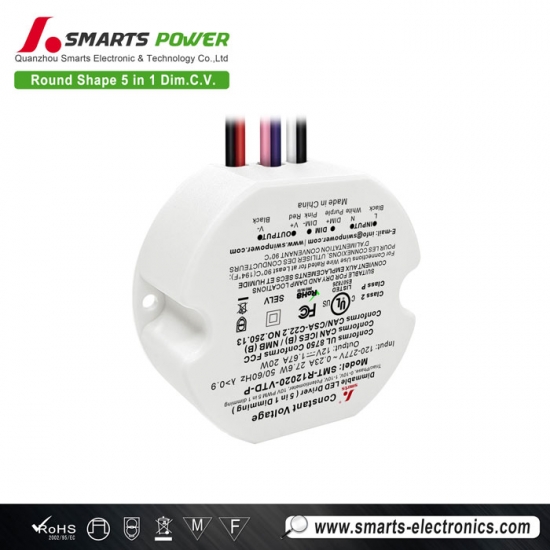

Triac à tension constante 20 W 12 V CC et alimentation LED à intensité variable 0-10 V pour lampes LED
Cette tension constante de 20 W, Alimentation LED à variation TRIAC et 0-10 V Il est doté de multiples fonctions de protection, notamment contre les courts-circuits, les surchauffes et les surcharges, et est logé dans un boîtier en plastique, ce qui le rend adapté à l'installation et à l'utilisation dans des projets d'éclairage LED intérieurs, en milieu sec.
Spécification
| Modèle | SMT-R12020-VTD-P | SMT-R24020-VTD-P | |
| Certificat | UL en cours d'homologation / RoHS / SELV | ||
| Sortir | Tension continue | 12V | 24V |
| Courant nominal | 1,67A | 0,83A | |
| Puissance nominale | 20W | ||
| Tolérance de tension | ±0,5 V | ||
| Saisir | Plage de tension | 120-277 V CA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance à pleine charge | ≥0,98 à 120 V CA ≥0,89 à 277 V CA | ≥0,97 à 120 V CA ≥0,91 à 277 V CA | |
| THD (typ.) à pleine charge | ≤10% à 120 V CA ≤15% à 277 V CA | ≤15 % à 120 V CA ≤25 % à 277 V CA | |
| Efficacité à pleine charge | ≥75 % à 120 V CA ≥73 % à 277 V CA | ≥78 % à 120 V CA ≥72 % à 277 V CA | |
| Courant alternatif (max.) | 0,23A | ||
| Courant d'appel (typ.) | 1,92 A, 68 µs à 50 % du courant de crête à 120 V CA ; 6,08 A, 44 µs à 50 % du courant de crête à 277 V CA | ||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | |
| surcharge | Mode hoquet 105%~120%, se rétablit automatiquement une fois la panne disparue. | ||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃, la production est réduite à 50 % ;
Température ambiante supérieure à 60℃±5℃, sortie désactivée ; Lorsque la température est réduite à 45℃±5℃, la sortie revient à 100 %. |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | ||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||
| Vibration | 10 à 500 Hz, 2G, 12 minutes/cycle, axes X, Y et Z : 72 minutes chacun | ||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | |
| Tension de tenue | I/PO/P : 1,88 kV CA | ||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | ||
| Émissions CEM | FCC 47 CFR Partie 15, Sous-partie B | ||
| Test d'immunité à la poussée | Ligne d'alimentation CA : Mode différentiel 1 kV | ||
| Autres | Poids net | 0,15 kg | |
| Dimension | 69,4*62,9*24 mm (Φ*L*H) | ||
| Emballage | 385 x 290 x 190 mm, 80 pièces/carton | ||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à la charge nominale pour 120 VCA et une température ambiante de 25 °C. | ||
| 2. Une puissance de sortie réduite est nécessaire à basse tension d'entrée pour garantir une longue durée de vie. | |||
Spécifications mécaniques
Recommandation MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
Note :
1. Les quantités ci-dessus de pilotes de LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |
| Fil d'entrée | Noir (L) Blanc (N) (2*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2*22AWG) |
| Fil de gradation | Violet (DIM+) Rose (DIM-) (2*22AWG) |
Fonctionnement de gradation
Utilisation de deux méthodes de variation d'intensité en même temps , Vous devez vous assurer que l'éclairage LED est à sa luminosité maximale. Vous pourrez ensuite l'utiliser avec l'autre variateur ;
Utilisation d'un seul variateur ---Variateur TRIAC/coupure de phase g
1. La modulation de largeur d'impulsion (MLI) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/triac o r système d'éclairage.
2. Travailler avec F phase d'avancement, MLV et Phase inverse, VUL, variateurs TRIAC ou système d'éclairage.
3. Le chargement minimum est d'environ 10%
4. Veuillez essayer d'utiliser des variateurs avec une puissance minimale. 2 fois la puissance de sortie du pilote.
Utilisation d'un seul variateur ---0-10/ 1-10V Potentiomètre PWM 10 V atténuation
