Ce variateur LED Bluetooth sans fil Utilise le mode de variation Casambi. Compatible avec une application mobile pour une variation d'intensité précise à distance. Convient aux installations d'éclairage LED intelligent en intérieur.
Spécification
| Modèle | SMT-CB-12120-1C-A | SMT-CB-24120-1C-A | SMT-CB-48120-1C-A | |
| Certificat | UL / FCC / Classe P / SELV / CE | |||
| Sortir | Tension nominale CC | 12V | 24V | 48V |
| Tolérance de tension | ±4% | ±2% | ±2% | |
| Régulation de charge | ±3% | ±2% | ±1% | |
| Réglementation des lignes | ±1% | ±1% | ±1% | |
| Courant nominal | 10A | 5A | 2,5 A | |
| Puissance nominale | 120 W | 120 W | 120 W | |
| ONDULATION ET BRUIT (max.) | 240 mVc-c | 144 mVc-c | 408 mVc-c | |
| tension de dépassement | <3% (pleine charge), <4% (à vide) | |||
| Saisir | Plage de tension | 120-277 V CA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance à pleine charge | 0,99 à 120 V CA 0,98 à 230 V CA 0,96 à 277 V CA | |||
| THD (typ.) à pleine charge | ≤10% à 120 V CA ≤10% à 230 V CA ≤10% à 277 V CA | |||
| Efficacité à pleine charge |
85,8 % à 120 V CA
89,4 % à 230 V CA 90,0 % à 277 V CA |
89,5 % à 120 V CA
92,5 % à 230 V CA 93,0 % à 277 V CA |
88,0 % à 120 V CA
90,5 % à 230 V CA 91,0 % à 277 V CA |
|
| Courant alternatif (max.) | 1,3 A à 120 V CA, 0,68 A à 230 V CA, 0,56 A à 277 V CA | |||
| Courant d'appel (typ.) | 49,6 A / 136 µs à 50 % du courant de crête (120 V CA) ; 90,0 A / 208 µs à 50 % du courant de crête (230 V CA) ; 96,0 A / 146 µs à 50 % du courant de crête (277 V CA). | |||
| Courant de fuite | <0,5 mA | |||
| Protection | Court-circuit | Mode hoquet, se rétablit automatiquement après la suppression d'une exception | ||
| surcharge | ≥120 % Mode hoquet, se rétablit automatiquement après la disparition du défaut | |||
| Surchauffe | Coupez la tension de sortie et rétablissez-la automatiquement après la baisse de température. | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | |||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |||
| Vibration | 10 à 500 Hz, 5 GHz, 12 minutes/cycle, axes XYZ : 72 minutes chacun | |||
| Sécurité et CEM | normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 (États-Unis) | ||
| EN61347-1 EN61347-2-13(UE) | ||||
| Tension de tenue |
I/PO/P : 1,88 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA (États-Unis)
I/PO/P : 3,75 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA (UE) |
|||
| résistance d'isolement | I/PO/P : > 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Test d'immunité à la poussée | Ligne électrique CA : mode différentiel 1 kV, mode commun 2 kV | |||
| Immunité CEM | FCC/ICES ne demandent pas ce test (États-Unis) EN61000-4-2,3,4,5,11 EN61547 (UE) | |||
| Émissions CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4a-2017 (États-Unis) EN55015 EN61000-3-2,3 (≥50 %) (UE) | |||
| Autres | Poids net | 0,896 kg | ||
| Dimension | 196*69,8*42 mm (L*l*H) | |||
| Emballage | 355 x 250 x 170 mm, 10 pièces/carton | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | |||
|
2. États par défaut :
La tension de sortie est la tension nominale CC. La fréquence de sortie est de 5,2 kHz. |
||||
| 3. Le pilote LED répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||

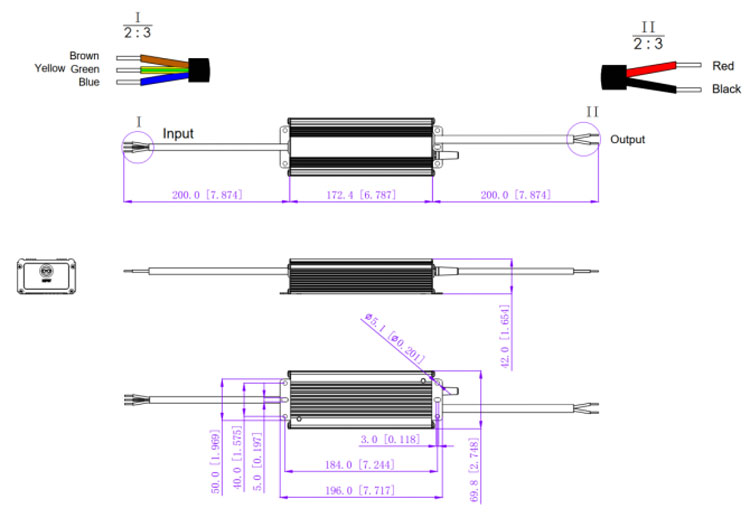

Spécifications mécaniques
1. Câble d'entrée 3*16AWG, Câble noir (L), câble blanc (N), câble vert (G).
2. Câble de sortie 2*16AWG, câble rouge (+) vers le côté positif (+), câble noir (-) vers le côté négatif (-).
3. Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
4. Pas de variation d'intensité, avec antenne externe.
Fonctionnement de gradation
