Driver LED 12V/24V 300W étanche IP67 à tension constante et à intensité variable pour éclairage extérieur
Driver LED 12V/24V 300W étanche IP67 à tension constante et à intensité variable pour éclairage extérieur
Driver LED 12V/24V 300W étanche IP67 à tension constante et à intensité variable pour éclairage extérieur

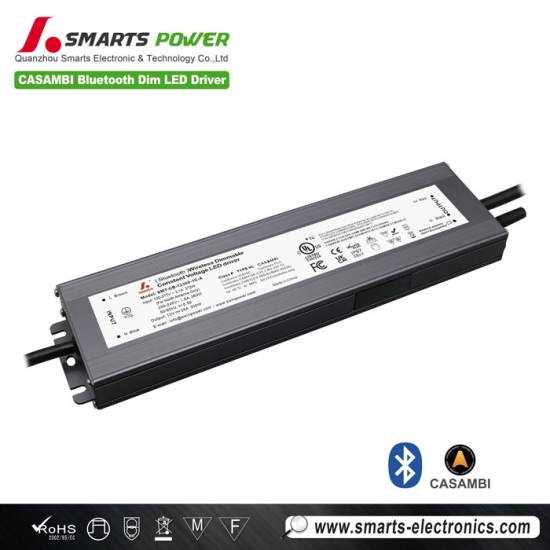

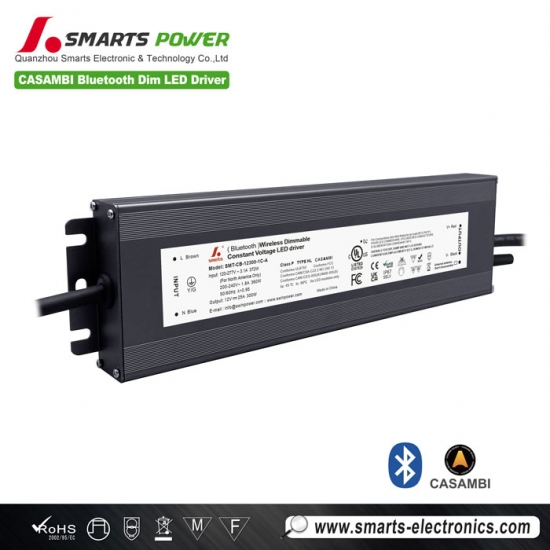

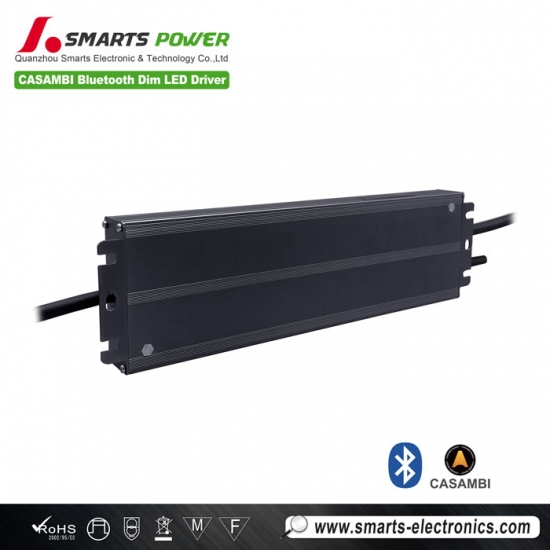

Le nouveau Smartspower pilote LED à gradation sans fil Doté d'un correcteur de facteur de puissance actif intégré et d'un mode de fonctionnement à tension constante, ce luminaire est conçu avec un boîtier en aluminium offrant une étanchéité IP67 et une excellente dissipation thermique. Son installation est rapide et facile, et les effets lumineux sont réglables via une application mobile. Il garantit une variation d'intensité fluide, stable et sans scintillement.
Spécification
| Modèle | SMT-CB-12300-1C-A | SMT-CB-24300-1C-A | SMT-CB-36300-1C-A | SMT-CB-48300-1C-A | |
| Certificat | UL / cUL / FCC / Classe 2 / CE / RoHS / REACH | ||||
| Sortir | Tension continue | 12V | 24V | 36V | 48V |
| Tolérance de tension | ±0,5 V | ||||
| Régulation de tension | ≤0,5% | ||||
| Courant nominal | 25A | 12,5 A | 8.33A | 6,25 A | |
| Puissance nominale | 300 W | ||||
| Régulation de charge | ≤3% | ||||
| Saisir | Plage de tension | 110~277 V CA | |||
| Gamme de fréquences | 47 - 63 Hz | ||||
| Facteur de puissance à pleine charge | ≥0,95 | ||||
| THD (typ.) à pleine charge | ≤15% | ||||
| Efficacité à pleine charge |
≥89 % à 120 V CA
≥90 % à 230 V CA ≥91%@277VAC |
≥91 % à 120 V CA
≥93 % à 230 V CA ≥93%@277VAC |
≥89 % à 120 V CA
≥90 % à 230 V CA ≥91%@277VAC |
≥91 % à 120 V CA
≥93 % à 230 V CA ≥93%@277VAC |
|
| Courant alternatif (max.) | 3.2A | ||||
| Courant d'appel (typ.) | 45,6 A, 440 µs à 50 % de la puissance crête à 120 V CA ; 114 A, 55 µs à 50 % de la puissance crête à 230 V CA | ||||
| 94 A, 480 µs à 50 % de la puissance crête à 277 V CA | |||||
| Puissance à vide | ≤5W | ||||
| Courant de fuite | ≤0,5W | ||||
| Protection | Court-circuit | Mode hoquet, se rétablit automatiquement après la disparition du défaut. | |||
| surcharge | ≤120 % Mode hoquet, se rétablit automatiquement après la disparition du défaut | ||||
| Surchauffe | Température de surface du boîtier : 100 °C ± 10 °C, coupure de la tension de sortie, récupération automatique après | ||||
| baisse de température | |||||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | température du point Tc (Ta=40 ℃) | ≤95℃ | |
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | ||||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||||
| Vibration | 10 à 500 Hz, 5 GHz, 12 min/cycle, période de 72 min pour chaque axe X, Y et Z. | ||||
| Sécurité et CEM | normes de sécurité | EN61347-1 EN61347-2-13 (UE) et UL8750 CAN/CSA-C22.2 n° 250.13 (États-Unis) | |||
| Tension de tenue | I/PO/P : 3,75 kV CA I/P-FG : 1,5 kV CA O/P-FG : 0,5 kV CA (UE) | ||||
| I/PO/P : 1,8 kV CA I/P-FG : 1,8 kV CA O/P-FG : 1,8 kV CA (États-Unis) | |||||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||||
| Émissions CEM | EN55015 EN61000-3-2,3 (≥50%) (UE) et FCC Partie 15B (États-Unis) | ||||
| Autres | Poids net | ?KG | |||
| Dimension | 279*78*25,1 mm (L*l*H) | ||||
| Emballage | 20 pièces/carton | ||||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à la charge nominale et à une température ambiante de 25℃. | ||||
| 2. Tolérance : comprend la tolérance de réglage et la régulation de charge. | |||||

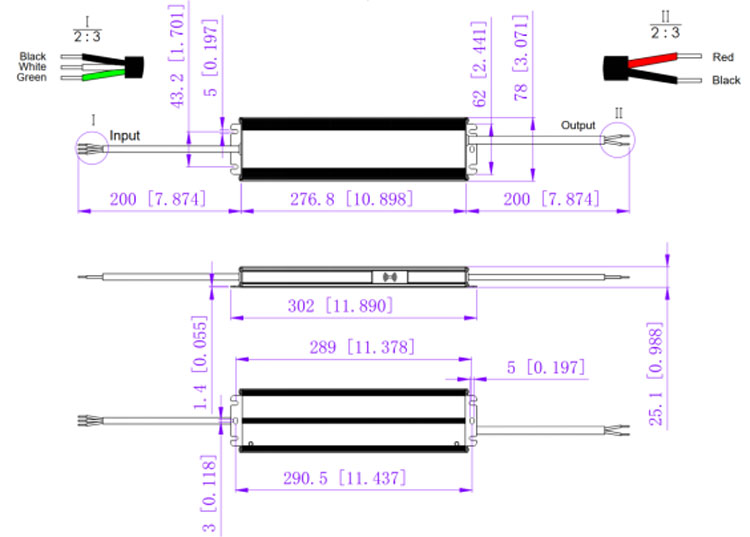

Spécifications mécaniques
1. Câble d'entrée 18AWG, Câble noir (L), câble blanc (N), câble vert (G).
2. Câble de sortie 12AWG (12V), 14AWG (24V/36V/48V), câble rouge (+) vers le côté positif (+), câble noir (-) vers le côté négatif (-).
3. Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
4. Pas de variation d'intensité, avec antenne externe
Fonctionnement de gradation
