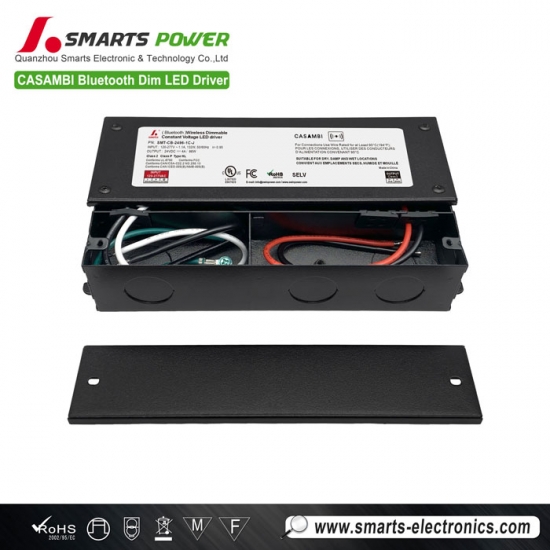

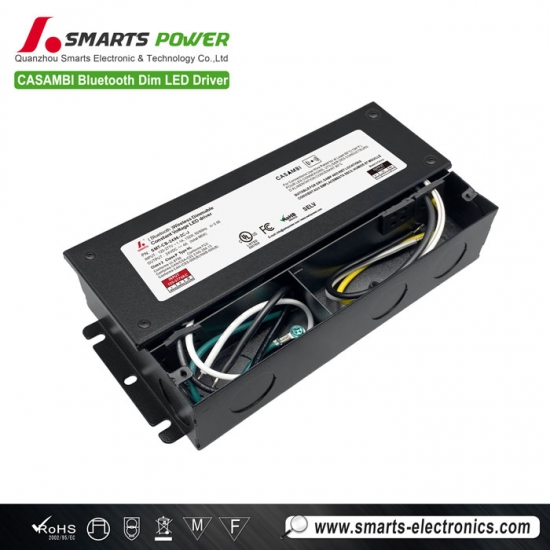

Driver LED CASAMBI sans fil à tension constante 60 W 12 V/24 V avec boîte de jonction
Driver LED CASAMBI sans fil à tension constante 60 W 12 V/24 V avec boîte de jonction
Driver LED CASAMBI sans fil à tension constante 60 W 12 V/24 V avec boîte de jonction
Bluetooth CASAMBI sans fil Alimentation LED 96W à intensité variable avec un fonctionnement à tension constante, une installation facile et rapide, une connexion simple, un contrôle précis de la gradation entre 0 et 100 %, et une garantie prolongée de 7 ans.
Spécification
| Modèle | SMT-CB-24096-xC-J | SMT-CB-48096-xC-J | |
| Certificat | UL / FCC / ICES-005 / TYPE HL / Classe 2 / Classe P / RoHS / REACH | ||
| Sortir | Tension continue | 24V | 48V |
| Tolérance de tension | ±4% | ±2% | |
| Régulation de charge | ±3% | ±2% | |
| Réglementation des lignes | ±1% | ±1% | |
| Courant nominal | 4A | 2A | |
| Puissance nominale | 96W | 96W | |
| ONDULATION ET BRUIT (max.) | 300 mVc-c | 208 mVc-c | |
| Tension de dépassement | <3% (pleine charge) <4% (à vide) | ||
| Saisir | Plage de tension | 120-277 V CA | |
| Gamme de fréquences | 50 / 60 Hz | ||
| Facteur de puissance à pleine charge | >0,95 | ||
| THD (typ.) à pleine charge | ≤10% à 120 V CA ≤10% à 277 V CA | ||
| Rendement (typ.) à pleine charge |
87,5 % à 120 V CA
90,0 % à 277 V CA |
88,6 % à 120 V CA
91,9 % à 277 V CA |
|
| Courant alternatif (max.) | 1.1A | ||
| Courant d'appel (typ.) | 49,6 A / 136 µs à 50 % du courant de crête (120 V CA) ; 96,0 A / 146 µs à 50 % du courant de crête (277 V CA). | ||
| Courant de fuite | <0,5 mA | ||
| Protection | Court-circuit | Mode hoquet : récupération automatique après la suppression d'une exception. | |
| surcharge | Mode hoquet 105%~120%, se rétablit automatiquement une fois la panne disparue. | ||
| Surchauffe | Coupez la tension de sortie et rétablissez-la automatiquement une fois la température redescendue. | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | ||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||
| Vibration | 10 à 500 Hz, 5 GHz, 12 minutes/cycle, axes XYZ : 72 minutes chacun | ||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | |
| Tension de tenue | I/PO/P : 1,88 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA | ||
| résistance d'isolement | I/PO/P : > 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Test d'immunité à la poussée | Ligne électrique CA : mode différentiel 1 kV, mode commun 2 kV | ||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | ||
| Émissions CEM | CFR47 FCC Partie 15 Sous-partie B:2020 ; ANSI C63.4a-2017 ; ICES-005 Édition 5 | ||
| Autres | Poids net | 2 kg | |
| Dimension | 188*95,4*42,7 mm (L*l*H) | ||
| Emballage | 415 x 265 x 270 mm, 20 pièces/carton | ||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | ||
| 2. États par défaut : La tension de sortie est la tension nominale CC. La fréquence de sortie est de 5,2 kHz. | |||
| 3. Le pilote LED répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||
Spécifications mécaniques
Recommandation MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 9 |
| 13A | 12 | |
| 16A | 14 | |
| 20A | 18 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 6 |
| 13A | 7 | |
| 16A | 9 | |
| 20A | 11 | |
Note :
1. Les quantités de drivers LED connectées sur le type C mentionnées ci-dessus sont recommandées pour une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |||||
| Antenne intégrée JM8506 | |||||
| Version 12V, 24V, 36V et 48V - Câble d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) | ||||
| Fil de sortie | 1 canal : DW | 2 canaux : CCT | 3 canaux : RVB | 4 canaux : RGBW | 5 canaux : RGBCW |
|
Rouge (V+)
Noir(V-) |
Noir (V+)
Blanc/Gris (CW-) Jaune (WW-) |
Noir (V+)
Rouge(R-) Vert/Gris (G-) Bleu (B-) |
Noir (V+)
Blanc/Gris (CW-) Rouge(R-) Vert/Gris (G-) Bleu (B-) |
Noir (V+)
Blanc/Gris (CW-) Jaune (WW-) Rouge(R-) Vert/Gris (G-) Bleu (B-) |
|
| description du fil de sortie | La section du câble de sortie des versions 12 V, 24 V et 48 V est de 18 AWG. | ||||
| Remarques : | |||||
Conseils pratiques :
1. Courant maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant maximal recommandé (A) = 1 mm² × 10 A/mm² = 10 A
2. Pour toute autre demande concernant le câble, nous pouvons effectuer une personnalisation.
Fonctionnement de gradation
Produits associés
|

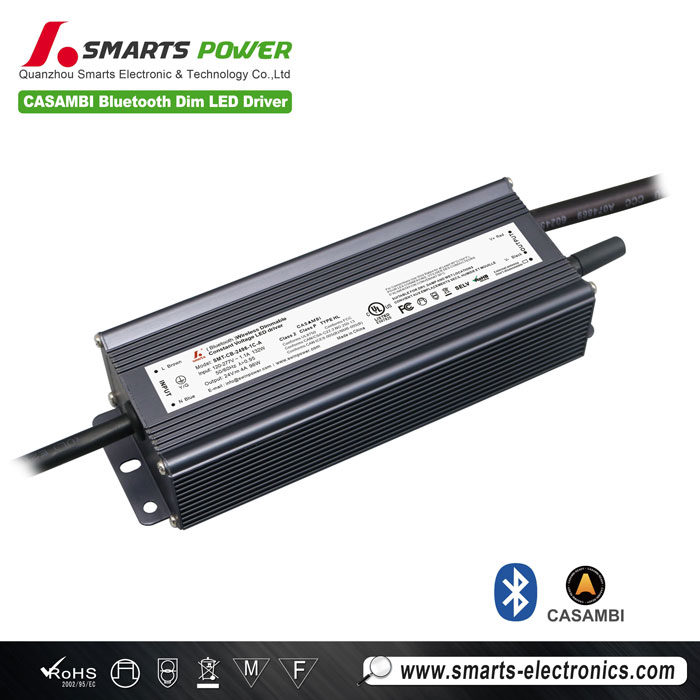

Mode: SMT-CB-24096-1C-A Tension d'entrée : 100-277 V CA
