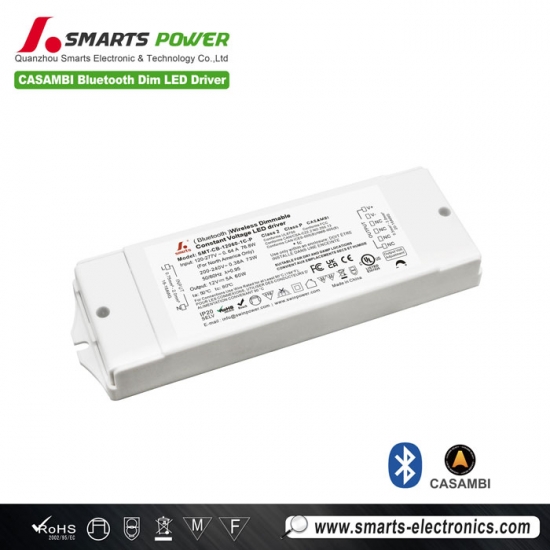

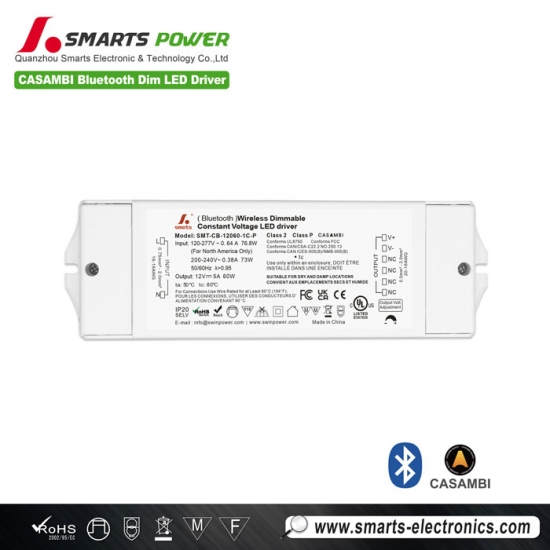

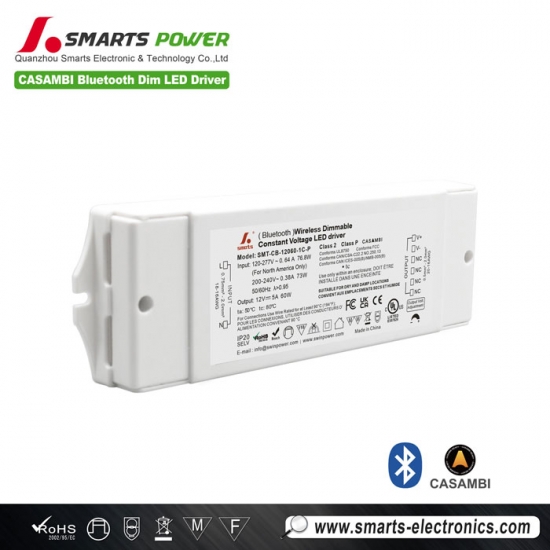

Driver LED CASAMBI Bluetooth dimmable 12 V/24 V 60 W à tension constante pour éclairage LED
Driver LED CASAMBI Bluetooth dimmable 12 V/24 V 60 W à tension constante pour éclairage LED
Driver LED CASAMBI Bluetooth dimmable 12 V/24 V 60 W à tension constante pour éclairage LED
T il a récemment mis à niveau le sans fil smartspower Pilote de LED Bluetooth Doté du mode de gradation CASAMBI, ce luminaire simplifie et facilite le câblage. Il offre un contrôle précis de l'intensité lumineuse et son boîtier en plastique le rend idéal pour les projets d'éclairage LED intérieurs, même dans les espaces restreints.
Spécification
| Modèle | SMT-CB-12060-XC-P | SMT-CB-24060-XC-P | SMT-CB-48060-XC-P | |
| Certificat | UL / FCC / CE / SAA / UKCA / RoHS / Reach | |||
| Sortir | Tension continue | 12V | 24V | 48V |
| Tolérance de tension | ±4% | ±2% | ±2% | |
| Régulation de charge | ±3% | ±2% | ±1% | |
| Réglementation des lignes | ≤1% | ≤1% | ≤1% | |
| Courant nominal | 5A | 2,5 A | 1,25 A | |
| Puissance nominale | 60W | 60W | 60W | |
| ONDULATION ET BRUIT (max.) | 376 mVc-c | 248 mVc-c | 208 mVc-c | |
| Tension de dépassement | <3% (pleine charge) <4% (à vide) | |||
| Saisir | Plage de tension | 120-277 V CA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance (typ.) à pleine charge |
0,99 à 120 V CA
0,98 à 230 V CA 0,95 à 277 V CA |
0,99 à 120 V CA
0,98 à 230 V CA 0,95 à 277 V CA |
0,99 à 120 V CA
0,98 à 230 V CA 0,95 à 277 V CA |
|
| THD (typ.) à pleine charge | ≤10% à 120 V CA ≤15% à 277 V CA | |||
| Rendement (typ.) à pleine charge |
86,5 % à 120 V CA 90,0 % à 230 V CA
90,5 % à 277 V CA |
87,0 % à 120 V CA
88,5 % à 230 V CA 89,5 % à 277 V CA |
86,0 % à 120 V CA 89,5 % à 277 V CA | |
| Courant alternatif (max.) | 0,64 A à 120 V CA 0,28 A à 277 V CA | |||
| Courant d'appel (typ.) | 26,4 A/136 µs à 50 % du courant de crête (120 V CA) ; 46,7 A/140 µs à 50 % du courant de crête (277 V CA) ; 63,2 A/146 µs à 50 % du courant de crête (277 V CA). | |||
| Courant de fuite | <0,5 mA | |||
| Protection | Court-circuit | Mode hoquet, se rétablit automatiquement après la suppression d'une exception | ||
| surcharge | ≥120 % Mode hoquet, se rétablit automatiquement après la disparition du défaut | |||
| Surchauffe | Coupez la tension de sortie et rétablissez-la automatiquement après la baisse de température. | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | |||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |||
| Vibration | 10 à 500 Hz, 5 GHz, 12 minutes/cycle, axes XYZ : 72 minutes chacun | |||
| Sécurité et CEM | normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 | ||
| Tension de tenue |
I/PO/P : 3,75 kV CA (UE)
I/PO/P : 1,8 kV CA (États-Unis) |
|||
| résistance d'isolement | I/PO/P : > 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Test d'immunité à la poussée | Ligne d'alimentation CA : Mode différentiel 1 kV | |||
| Immunité CEM |
La FCC/ICES ne demande pas ce test (États-Unis).
EN61000-4-2,3,4,5,11 EN61547 (UE) |
|||
| Émissions CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4a-2017 (États-Unis) EN55015 EN61000-3-2,3 (≥ 50 %) (UE) | |||
| Autres | Poids net | 0,35 kg | ||
| Dimension | 192*62*24 mm (L*l*H) | |||
| Emballage | 280 x 210 x 160 mm, 20 pièces/carton | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | |||
| 2. États par défaut : La tension de sortie est la tension nominale CC. La fréquence de sortie est de 5,2 kHz. | ||||
| 3. Le pilote LED répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||

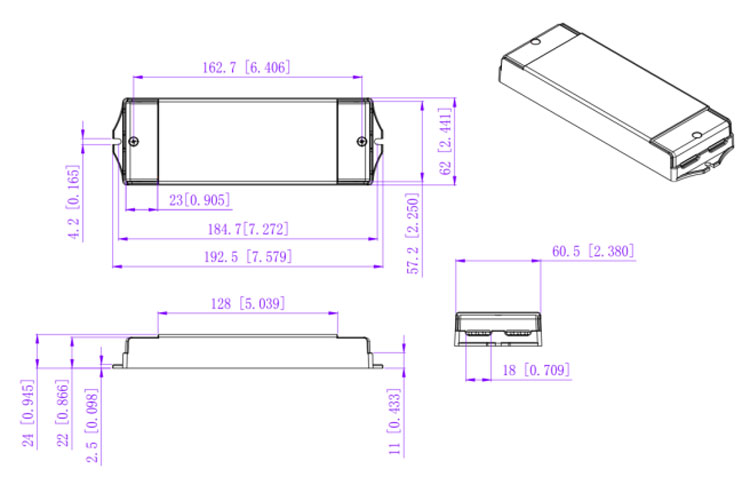

Spécifications mécaniques
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 9 |
| 13A | 12 | |
| 16A | 15 | |
| 20A | 19 | |
| 25A | 23 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 18 |
| 13A | 23 | |
| 16A | 28 | |
| 20A | 36 | |
| 25A | 45 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 21 |
| 13A | 28 | |
| 16A | 34 | |
| 20A | 43 | |
| 25A | 52 | |
Note :
1. Les quantités ci-dessus de drivers LED connectés sur le type C sont recommandées pour une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
1. Borne d'entrée DG128 avec 3P : Fil sous tension (L), Fil neutre (N).
2. Bornes de sortie DG128 avec XC:(X+1)P : LED SEC positive (LED+), LED négative (LED-). À connecter à une lampe LED ; conception à anode commune.
3. Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
Conseil chaleureux s :
1. Diamètre de fil suggéré : primaire 0,75-2,5 mm 2 (18-14 AWG) ; Secondaire 0,5-2,5 mm 2 (20-14 AWG).
2. Pour toute autre demande, nous pouvons personnaliser le service.
Fonctionnement de gradation
