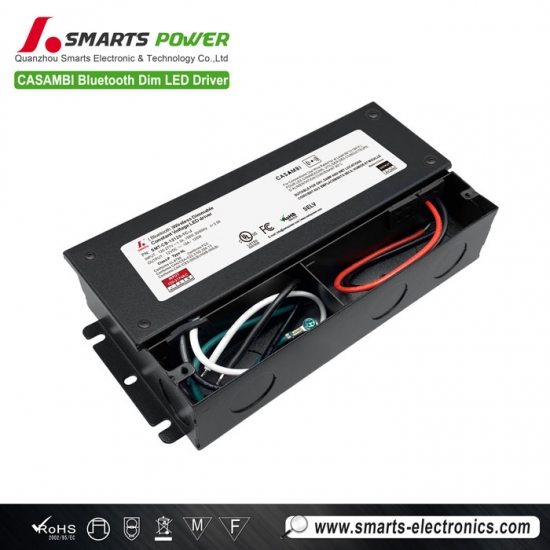

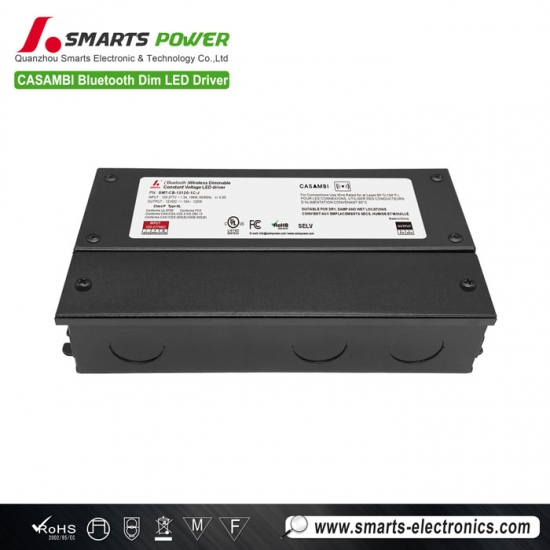

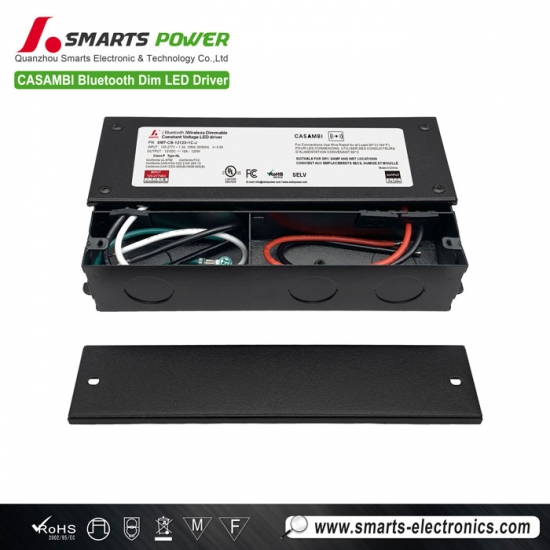

Le Pilote LED dimmable Bluetooth CASAMBI Ce luminaire présente une conception intégrée avec boîtier de jonction, un mode de sortie PWM et une installation simple et rapide. Il est doté d'un module de programmation intelligent NFC intégré, permettant un réglage précis de la tension de sortie via une application mobile pour une variation d'intensité fluide et stable. Garantie de 7 ans.
Spécification
| Modèle | SMT-CB-12120-xC-J | SMT-CB-24120-xC-J | SMT-CB-48120-xC-J | |
| Certificat | UL / FCC / ICES-005 / TYPE HL / Classe P / RoHS / REACH | |||
| Sortir | Tension continue | 12V | 24V | 48V |
| Tolérance de tension | ±4% | ±2% | ±2% | |
| Régulation de charge | ±3% | ±2% | ±1% | |
| Réglementation des lignes | ≤1% | ≤1% | ≤1% | |
| Courant nominal | 10A | 5A | 2,5 A | |
| Puissance nominale | 120 W | 120 W | 120 W | |
| ONDULATION ET BRUIT (max.) | 328 mVc-c | 264 mVc-c | 220 mVc-c | |
| Tension de dépassement | <3% (pleine charge), <4% (à vide) | |||
| Saisir | Plage de tension | 120-277 V CA | ||
| Gamme de fréquences | 50 / 60 Hz | |||
| Facteur de puissance à pleine charge | >0,95 | |||
| THD (typ.) à pleine charge | ≤10% à 120 V CA ≤15% à 277 V CA | |||
| Rendement (typ.) à pleine charge |
85,8 % à 120 V CA
90,0 % à 277 V CA |
89,5 % à 120 V CA
93,0 % à 277 V CA |
88,0 % à 120 V CA
91,0 % à 277 V CA |
|
| Courant alternatif (max.) | 1,3A | |||
| Courant d'appel (typ.) | 49,6 A / 136 µs à 50 % du courant de crête (120 V CA) ; 96,0 A / 146 µs à 50 % du courant de crête (277 V CA). | |||
| Courant de fuite | <0,5 mA | |||
| Protection | Court-circuit | Mode hoquet : récupération automatique après la suppression d'une exception. | ||
| surcharge | Mode hoquet 105%~120%, se rétablit automatiquement une fois la panne disparue. | |||
| Surchauffe | Coupez la tension de sortie et rétablissez-la automatiquement une fois la température redescendue. | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | |||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |||
| Vibration | 10 à 500 Hz, 5 GHz, 12 minutes/cycle, axes XYZ : 72 minutes chacun | |||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | ||
| Tension de tenue | I/PO/P : 1,88 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA | |||
| résistance d'isolement | I/PO/P : > 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Test d'immunité à la poussée | Ligne électrique CA : mode différentiel 1 kV, mode commun 2 kV | |||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | |||
| Émissions CEM | CFR47 FCC Partie 15 Sous-partie B:2020 ; ANSI C63.4a-2017 ; ICES-005 Édition 5 | |||
| Autres | Poids net | 2 kg | ||
| Dimension | 188*95,4*42,7 mm (L*l*H) | |||
| Emballage | 415 x 265 x 270 mm, 20 pièces/carton | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | |||
| 2. États par défaut : La tension de sortie est la tension nominale CC. La fréquence de sortie est de 5,2 kHz. | ||||
| 3. Le pilote LED répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||
Spécifications mécaniques
Recommandation MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 17 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 6 |
| 13A | 7 | |
| 16A | 9 | |
| 20A | 11 | |
Note :
1. Les quantités de drivers LED connectées sur le type C mentionnées ci-dessus sont recommandées pour une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |||||
| Antenne intégrée JM8506 | |||||
| Version 12V, 24V, 36V et 48V - Câble d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) | ||||
| Fil de sortie | 1 canal : DW | 2 canaux : CCT | 3 canaux : RVB | 4 canaux : RGBW | 5 canaux : RGBCW |
|
Rouge (V+)
Noir(V-) |
Noir (V+)
Blanc/Gris (CW-) Jaune (WW-) |
Noir (V+)
Rouge(R-) Vert/Gris (G-) Bleu (B-) |
Noir (V+)
Blanc/Gris (CW-) Rouge(R-) Vert/Gris (G-) Bleu (B-) |
Noir (V+)
Blanc/Gris (CW-) Jaune (WW-) Rouge(R-) Vert/Gris (G-) Bleu (B-) |
|
| description du fil de sortie | La section du câble de sortie des versions 12 V, 24 V et 48 V est de 18 AWG. | ||||
| Remarques : | |||||
Conseils pratiques :
1. Courant maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant maximal recommandé (A) = 1 mm² × 10 A/mm² = 10 A
2. Pour toute autre demande concernant le câble, nous pouvons effectuer une personnalisation.
Fonctionnement de gradation
Produits associés
|
Mode: SMT-CB-12120-1C-A Tension d'entrée : 100-277 V CA
