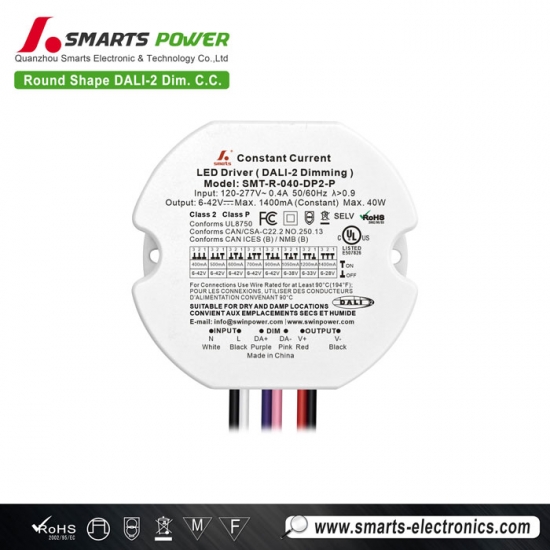

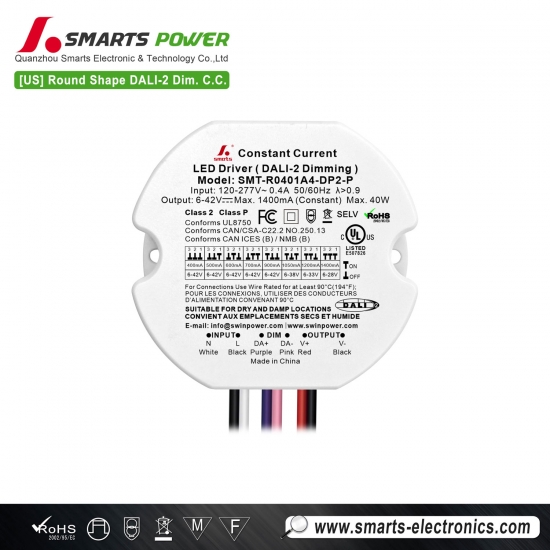

Pilote LED à courant constant 400 mA-1400 mA dimmable DALI-2 120-277 VCA pour intérieur
Ce pilote LED dimmable DALI-2 40 W alimentation LED à courant constantdotée d'un PFC actif intégré et d'une conception de boîtier robuste garantissant une excellente dissipation thermique. Les paramètres du pilote peuvent être ajustés via des commutateurs DIP, et la plage de gradation est de 1 à 100 %, offrant des performances fluides, stables et sans scintillement.

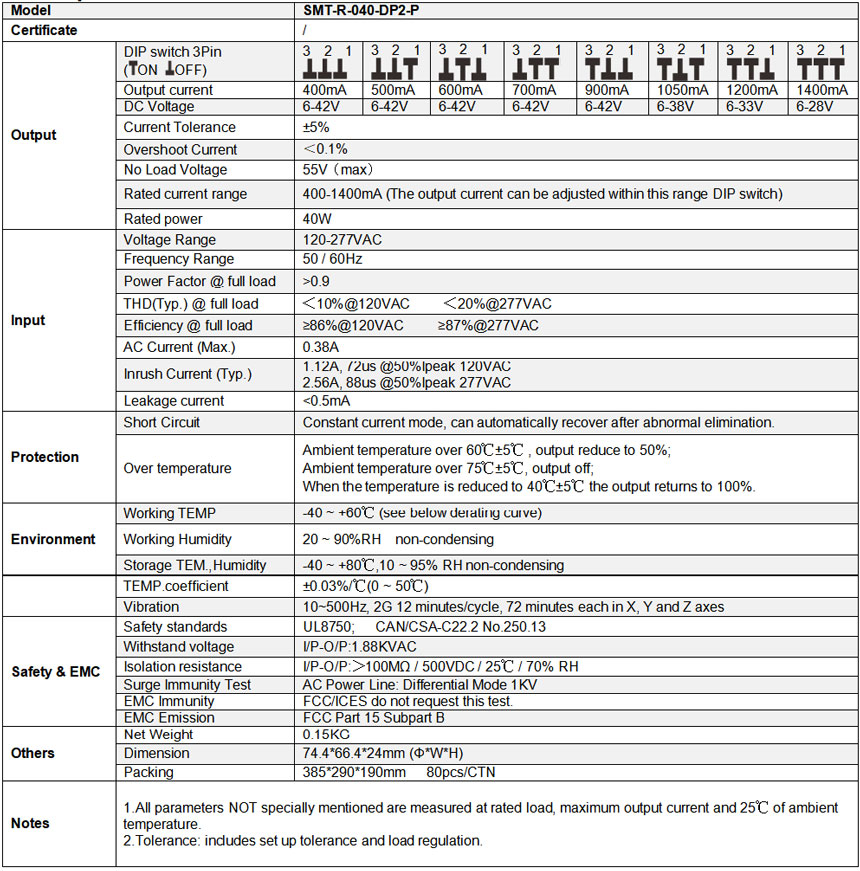

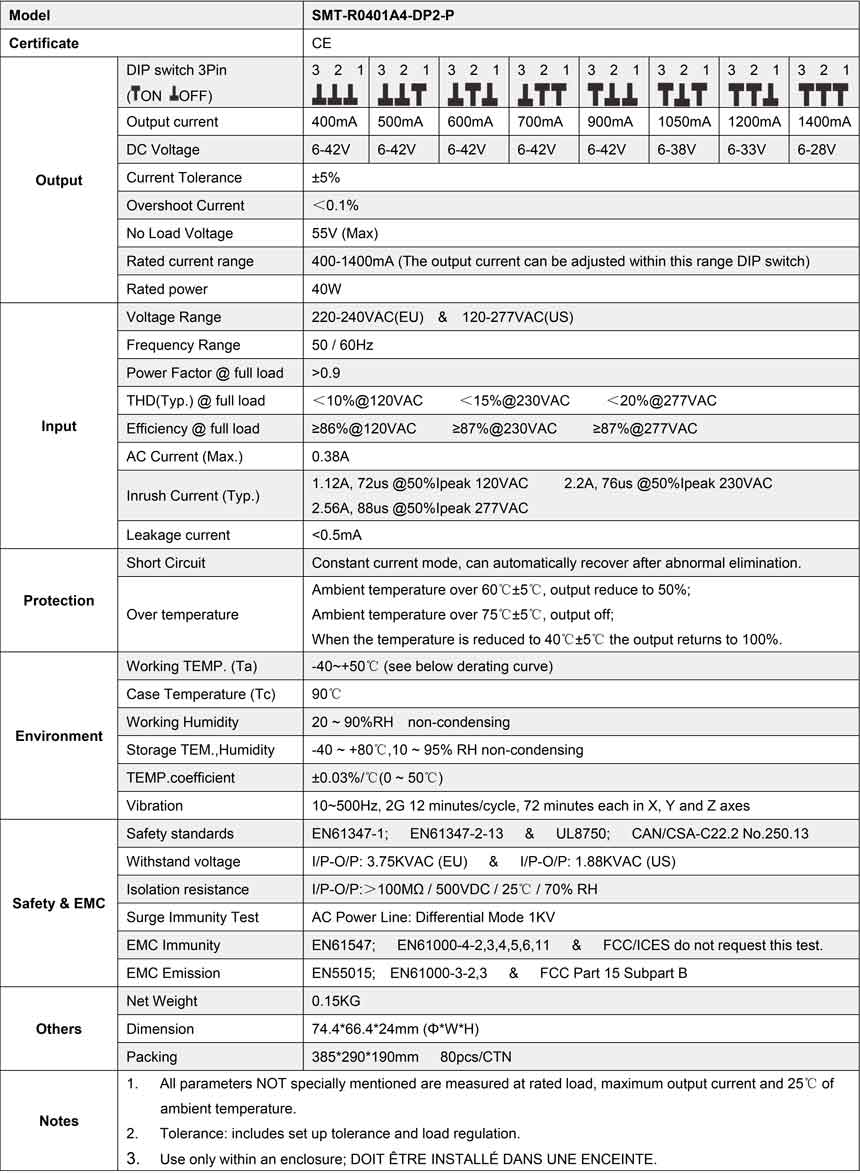

Spécifications
 |
 |
 |
 |

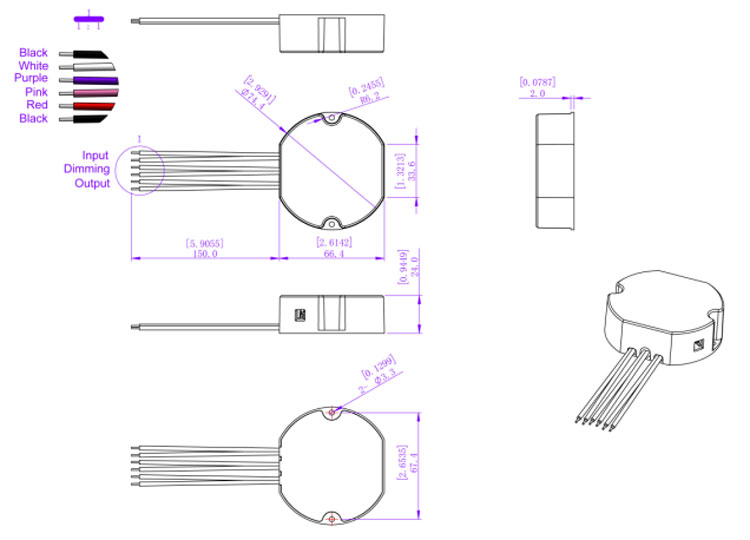

Spécifications mécaniques
| Jauge de fil américaine | |
| CO4C | |
| Fil d'entrée | Noir(L) Blanc(N) (2*18AWG) |
| Fil de sortie | Rouge(V+) Noir(V-) (2*22AWG) |
| Fil électronique de gradation | Violet(DIM+) Rose(DIM-) (2*22AWG) |
Fonctionnement de la gradation
Schéma de connexion pour gradateur DALI :
Schéma de connexion pour système DALI :
Fonction NFC
 |
 |
 |
 |
|
Application ProNFC |
Appareils portables NFC |
Téléchargement iOS |
Téléchargement Android |
Ajuster légèrement la tension de sortie via NFC
La tension de sortie peut être lue et écrite par un téléphone mobile avec l'application ProNFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW)
en le rapprochant de la zone du signal NFC du pilote LED dimmable.
| Niveau de réglage de tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12 V | 12,0 V | 12,2 V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50,0 V |
Définir l'adresse facilement par NFC
L'adresse peut être lue et écrite par un mobile avec l'application Set NFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) en le rapprochant de la zone de signal NFC du pilote LED dimmable.
Produits associés

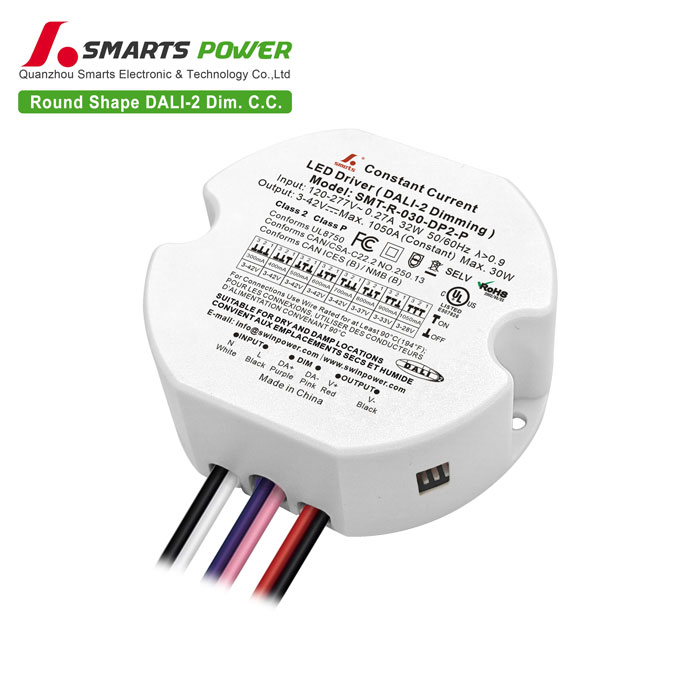

Alimentation LED DALI-2 dimmable à courant constant de 30 Wavec une conception de boîtier plastique circulaire ; elle offre une gradation fluide, stable et sans scintillement sur une plage de 0 à 100 % et bénéficie d'une garantie exceptionnelle de 7 ans.
