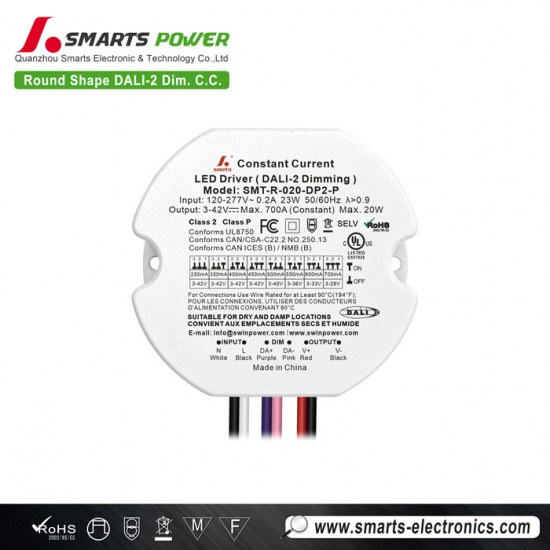

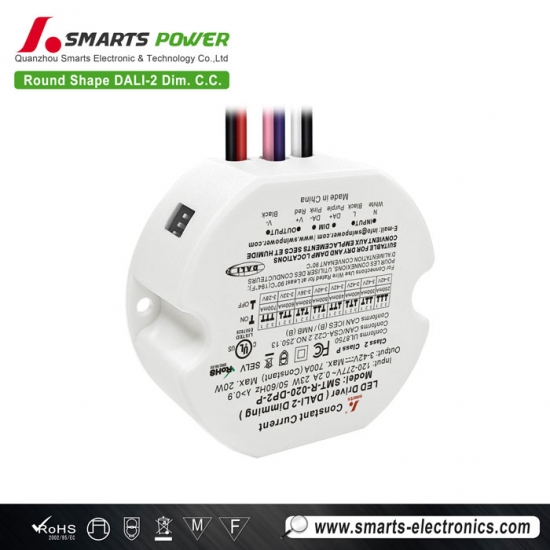

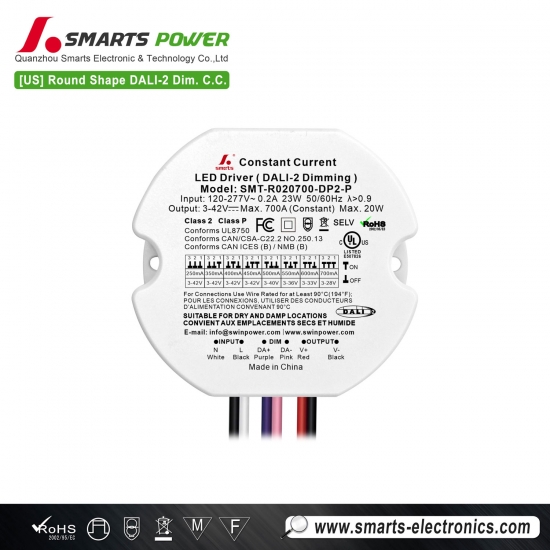

Alimentation pilote LED à courant constant 20 W dimmable DALI-2 pour éclairage intérieur
Ce pilote à courant constant, DALI-2 alimentation LED dimmabledispose d'un boîtier plastique rond et d'un commutateur DIP pour la sélection du courant (allant de 250 mA à 700 mA). Il utilise un refroidissement par convection naturelle de l'air, est conforme aux normes mondiales de sécurité pour l'éclairage, possède la certification UL et est principalement vendu sur le marché nord-américain.

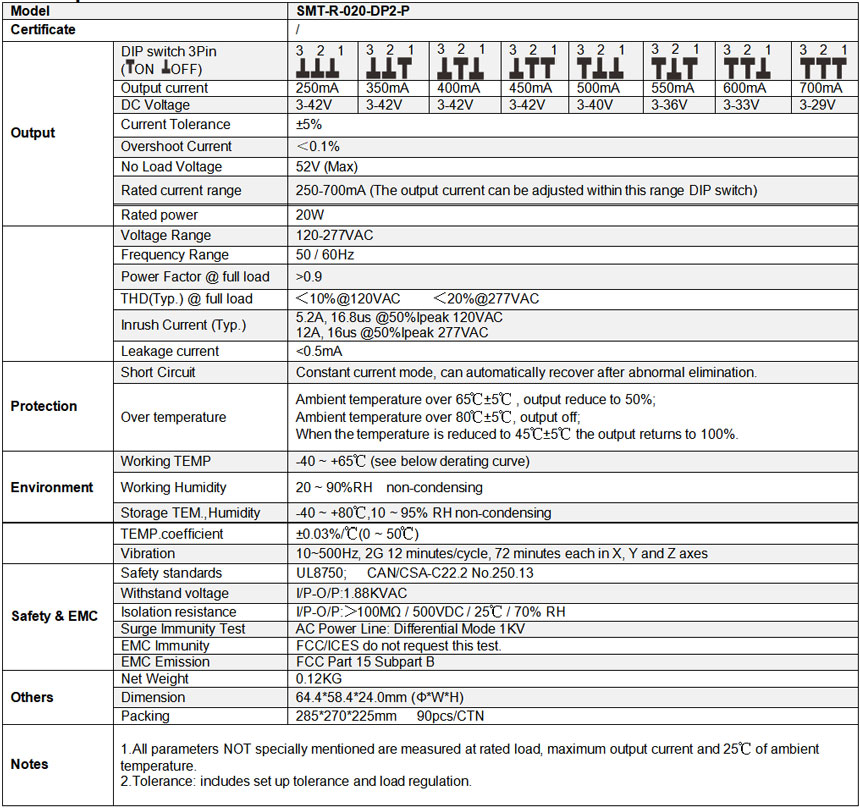

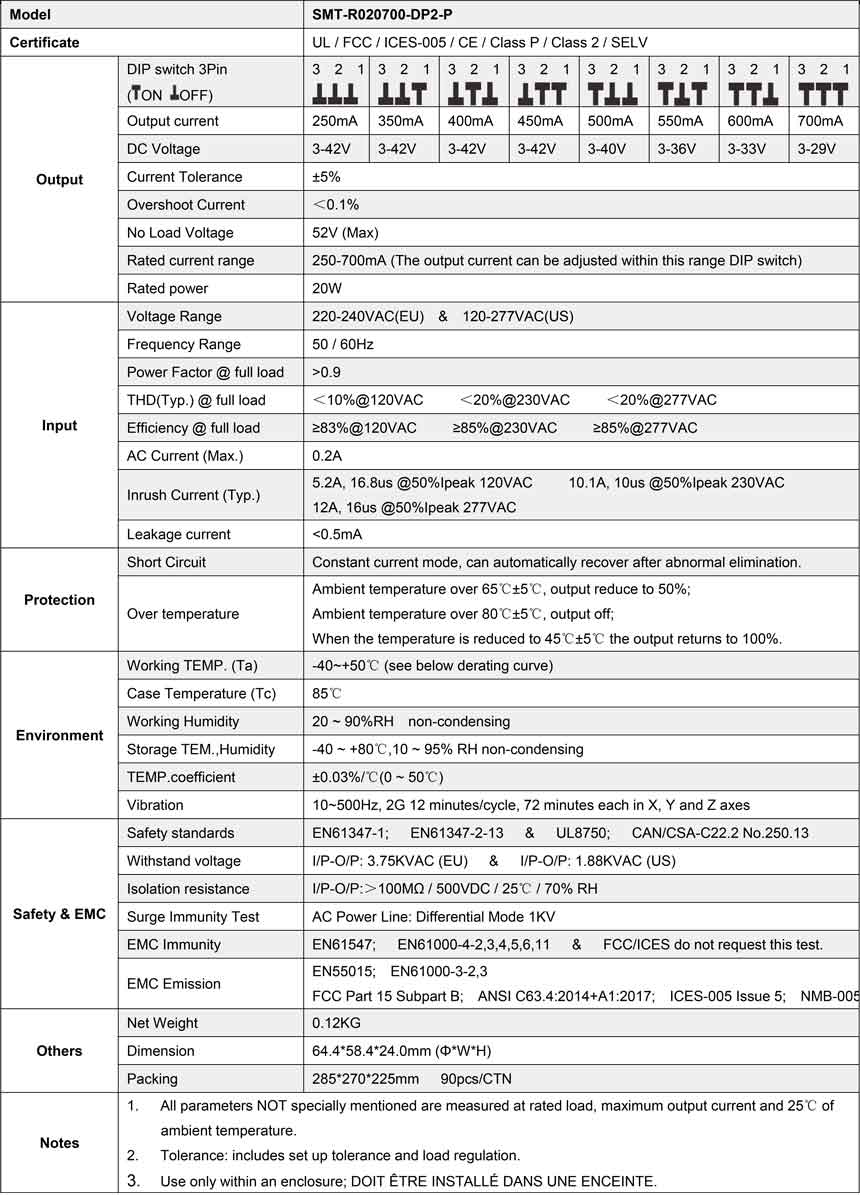

Spécifications
 |
 |
 |
 |

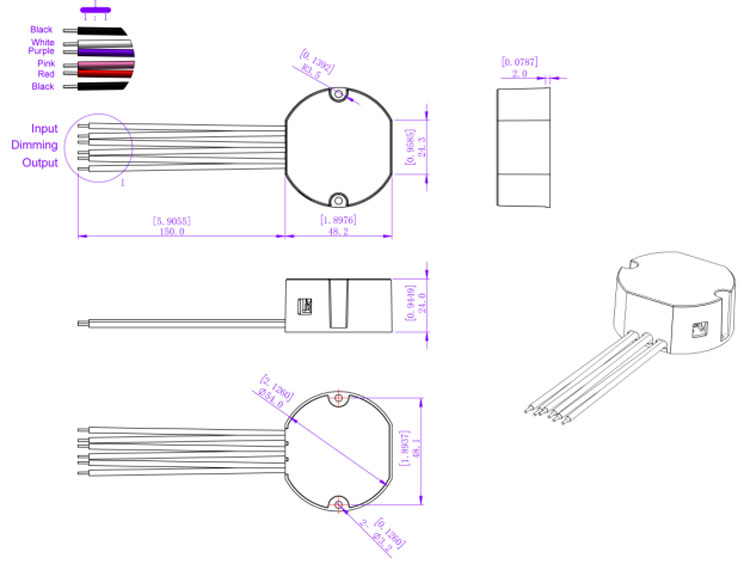

Spécifications mécaniques
| Jauge de fil américaine | |
| CO4C | |
| Fil d'entrée | Noir(L) Blanc(N) (2*18AWG) |
| Fil de sortie | Rouge(V+) Noir(V-) (2*22AWG) |
| Fil électronique de gradation | Violet(DIM+) Rose(DIM-) (2*22AWG) |
Fonctionnement de la gradation
Schéma de connexion pour gradateur DALI :
Schéma de connexion pour système DALI :
Fonction NFC
 |
 |
 |
 |
|
Application ProNFC |
Appareils portables NFC |
Téléchargement iOS |
Téléchargement Android |
Ajuster légèrement la tension de sortie par NFC
La tension de sortie peut être lue et écrite par un téléphone mobile avec l'application ProNFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW)
en le plaçant près de la zone de signal NFC du pilote LED dimmable.
| Niveau de réglage de tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12 V | 12,0 V | 12,2 V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Définir facilement l’adresse par NFC
L’adresse peut être lue et écrite par un mobile avec l’application Set NFC ou un appareil portable NFC (appareil de lecture et d’écriture NFC : NFC-RW) en le rapprochant de la zone de signal NFC du pilote LED dimmable.
