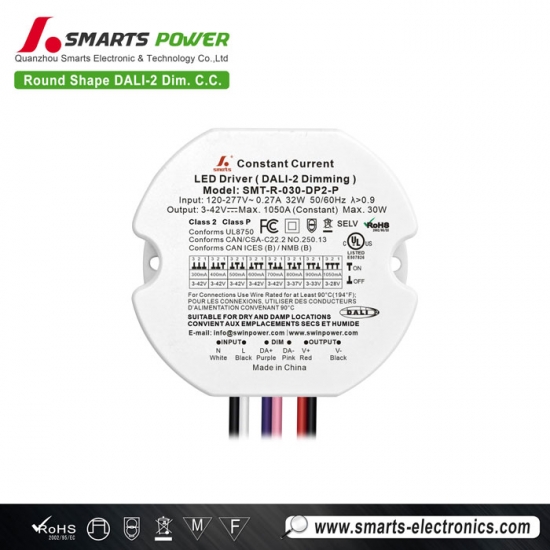

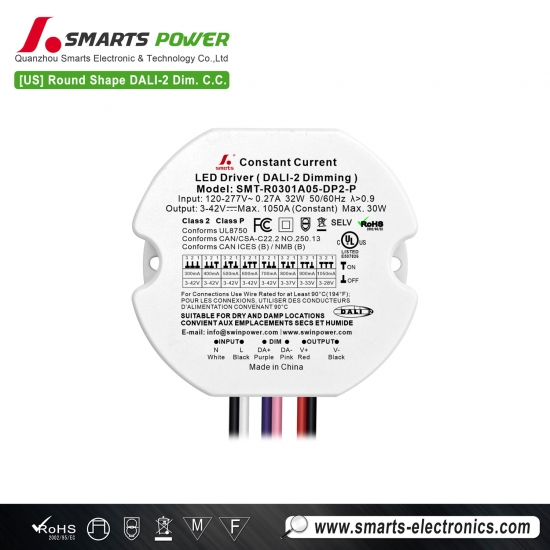

Boîtier plastique rond alimentation LED à courant constant 30 W dimmable dali-2 pour éclairage LED
Ceci DALI-2 alimentation LED dimmabledispose d'une plage universelle de tension d'entrée de 120–277 V CA et d'un courant de sortie réglable (via commutateur DIP) allant de 300 mA à 1050 mA. Elle intègre un module de programmation intelligent NFC, permettant de configurer les codes d'adresse via une application NFC, et offre une gradation fluide et stable.

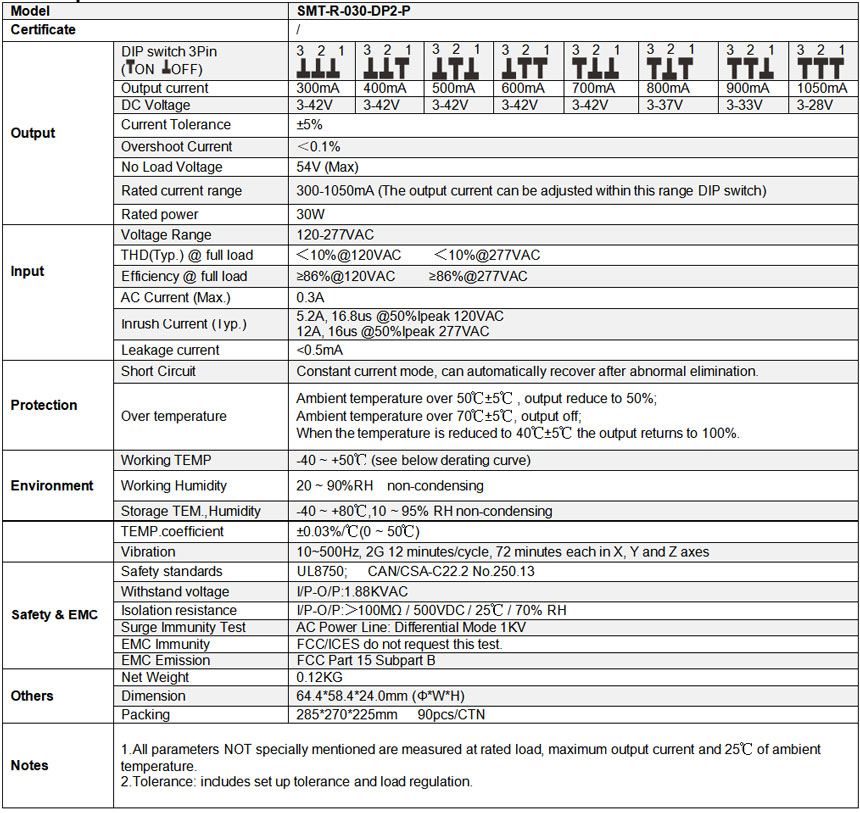

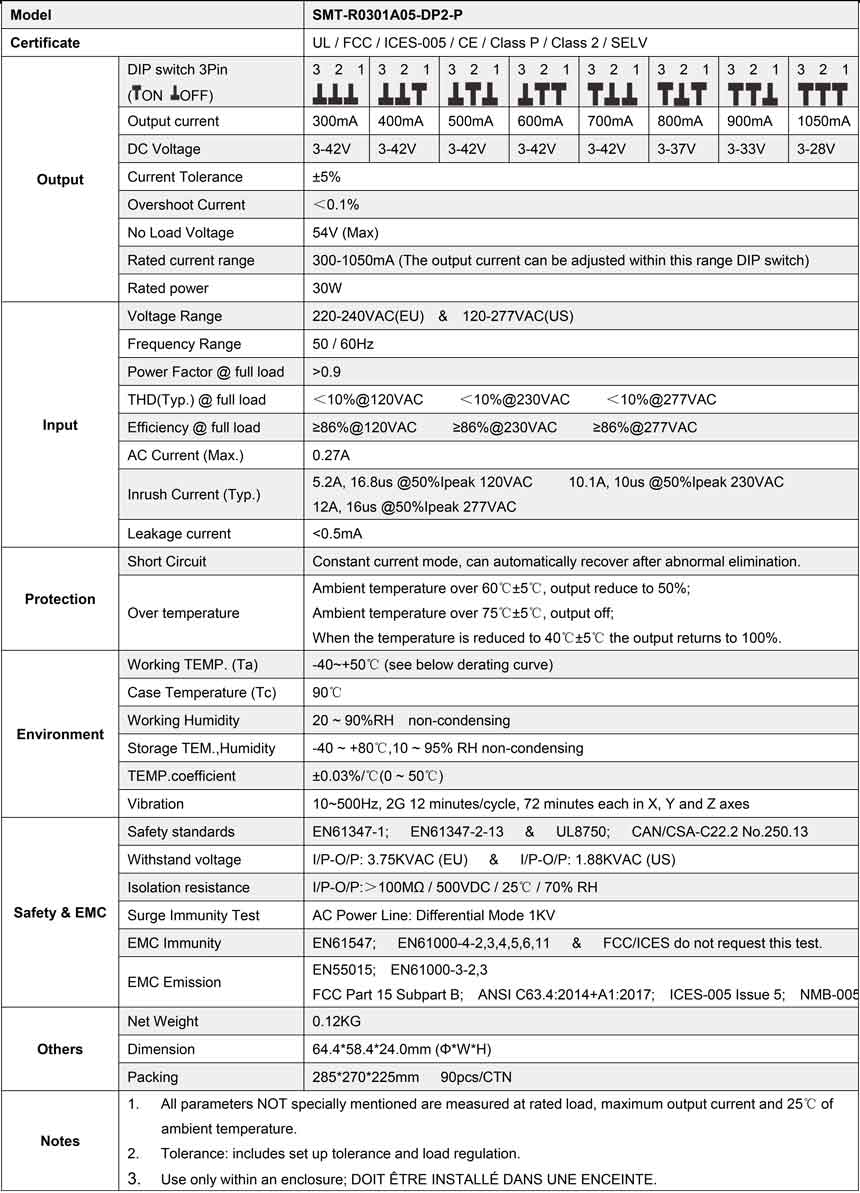

Spécifications
 |
 |
 |
 |

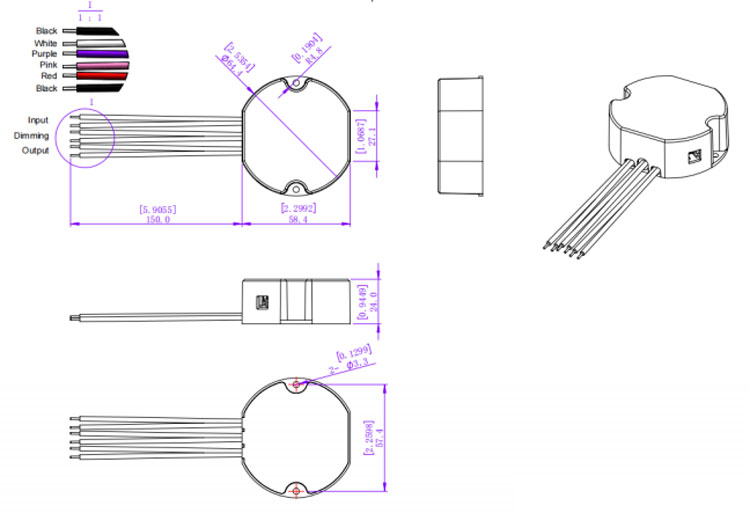

Spécifications mécaniques
| Calibre américain des fils | |
| CO4C | |
| Fil d'entrée | Noir(L) Blanc(N) (2*18AWG) |
| Fil de sortie | Rouge(V+) Noir(V-) (2*22AWG) |
| Fil électronique de gradation | Violet(DIM+) Rose(DIM-) (2*22AWG) |
Fonctionnement de la gradation
Schéma de connexion pour gradateur DALI :
Schéma de connexion pour système DALI :
Fonction NFC
 |
 |
 |
 |
|
ProNFC APP |
Appareils portables NFC |
Téléchargement iOS |
Téléchargement Android |
Ajuster légèrement la tension de sortie par NFC
La tension de sortie peut être lue et écrite par un mobile avec l’application ProNFC ou un appareil portable NFC (appareil de lecture et d’écriture NFC : NFC-RW)
en se rapprochant de la zone du signal NFC du pilote LED dimmable.
| Niveau de réglage de la tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12 V | 12,0 V | 12,2 V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50,0 V |
Définir facilement l’adresse par NFC
L’adresse peut être lue et écrite par un mobile avec l’application Set NFC ou un appareil portable NFC (appareil de lecture et d’écriture NFC : NFC-RW) en l’approchant de la zone de signal NFC du pilote LED dimmable.
