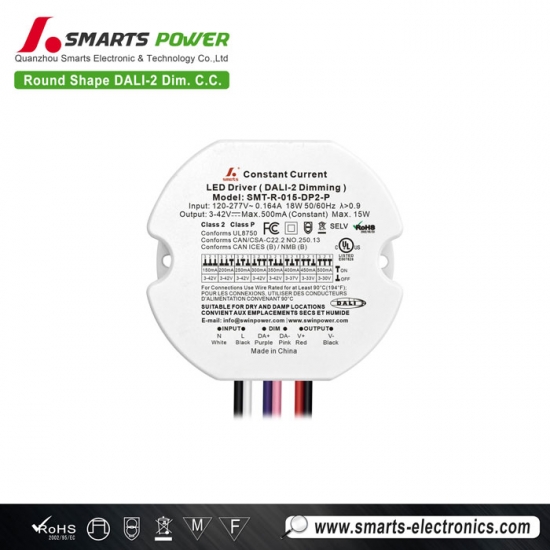

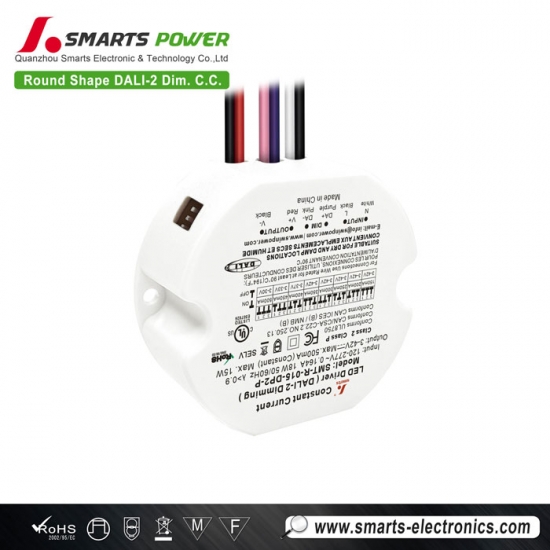

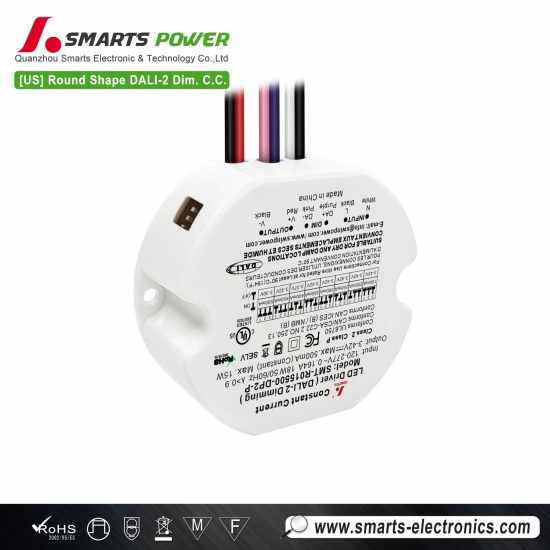

Pilote LED à courant constant 15 W 150 MA-500 MA dimmable DALI-2 pour éclairages LED
Ceci Alimentation LED dimmable DALI-2 15 W présente une plage universelle de tension d'entrée de 120–277VAC et permet le réglage des paramètres de sortie (150mA–500mA) via des commutateurs DIP. Elle bénéficie d'une garantie exceptionnelle de 7 ans et est conforme aux normes mondiales de sécurité pour l'éclairage.

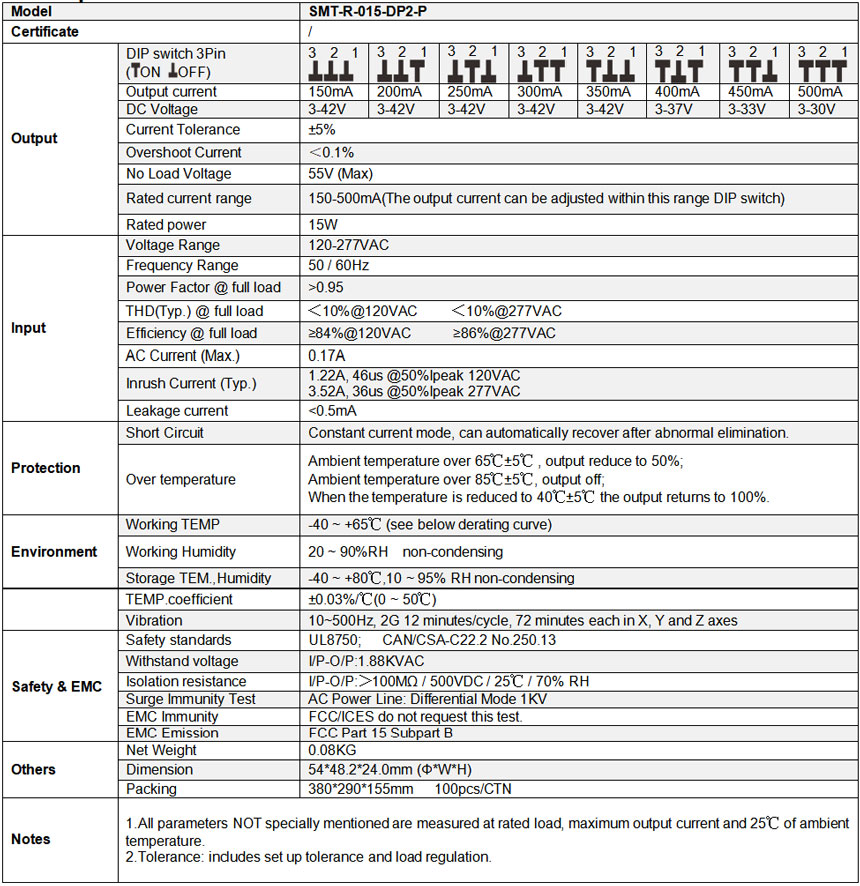

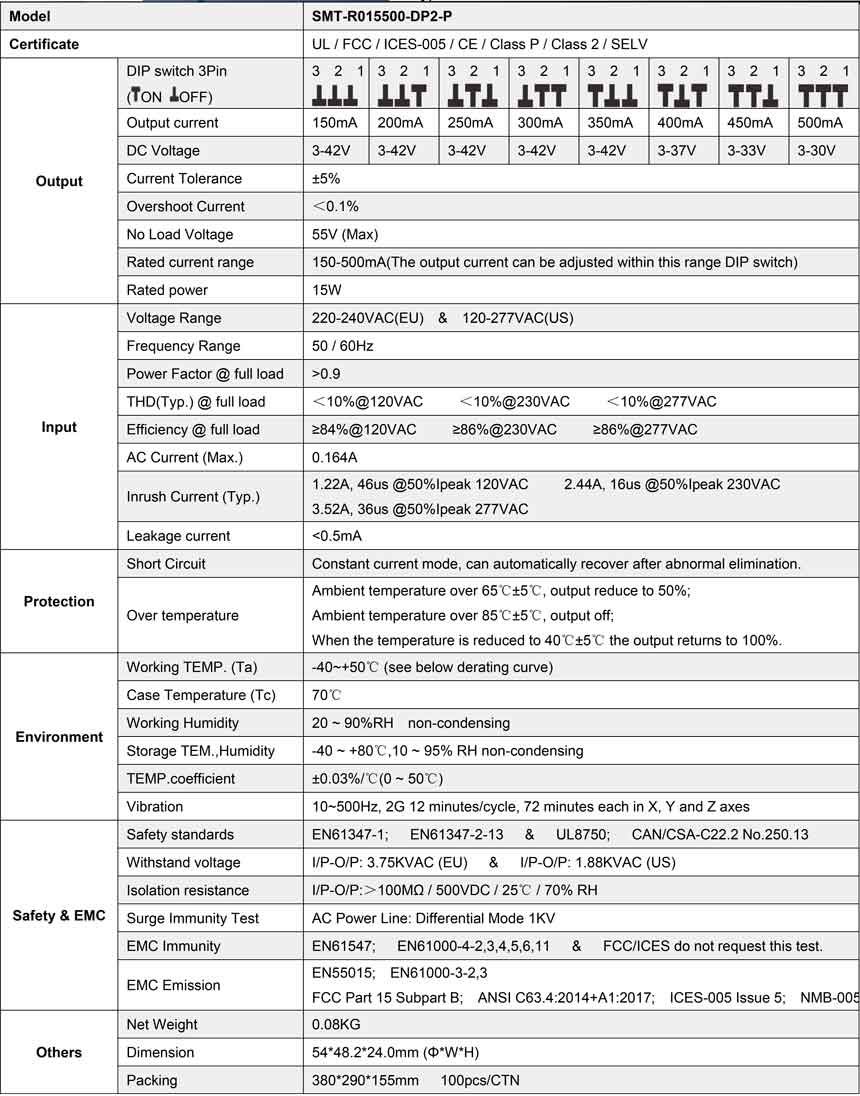

Spécification
 |
 |
 |
 |
Spécification mécanique
| Jauge de fil américaine | |
| CO4C | |
| Fil d'entrée | Noir(L) Blanc(N) (2*18AWG) |
| Fil de sortie | Rouge(V+) Noir(V-) (2*22AWG) |
| Fil électronique de gradation | Violet(DIM+) Rose(DIM-) (2*22AWG) |
Fonctionnement de la gradation
Schéma de connexion pour variateur DALI :
Schéma de connexion pour système DALI :
Fonction NFC
 |
 |
 |
 |
|
ProNFC APP |
Appareils portables NFC |
Téléchargement IOS |
Téléchargement Android |
Ajuster légèrement la tension de sortie par NFC
La tension de sortie peut être lue et écrite par un mobile avec ProNFC APP ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW)
en s'approchant de la zone de signal NFC du pilote LED dimmable.
| Niveau de réglage de tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12,5 V | 12,6 V | 12,8 V | 13,0 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 36 V | 36,0 V | 36,2 V | 36,4 V | 36,7 V | 36,9 V | 37,1 V | 37,3 V | 37,6 V | 37,8 V | 38,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50,0 V |
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application Set NFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) en se rapprochant de la zone du signal NFC du pilote LED à intensité variable.
