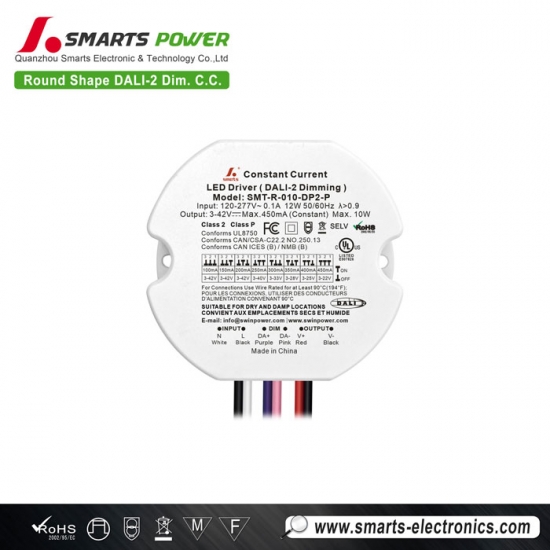

Alimentation LED à courant constant 10 W, sélectionnable par courant, avec gradation DALI, pour ruban LED
Ce 1Alimentation LED dimmable DALI-2 0 WIl est doté d'une protection contre les courts-circuits et les surchauffes, utilise un refroidissement par convection naturelle et est livré dans un boîtier en plastique pour une installation rapide et facile ; il comprend également une garantie de 7 ans.

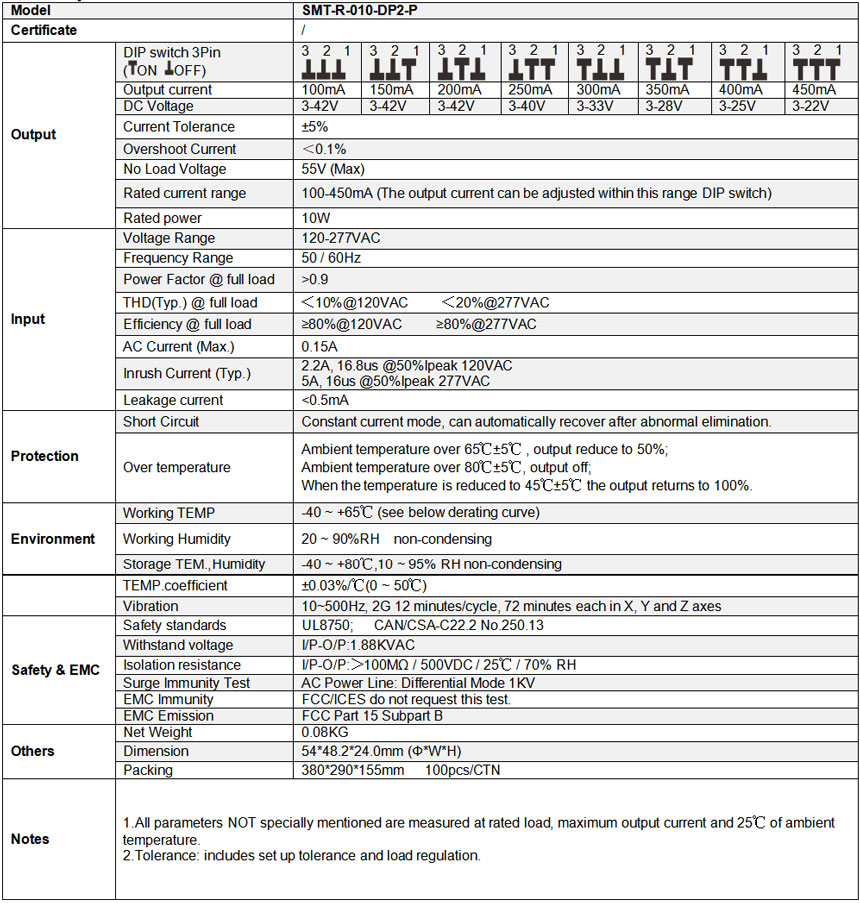

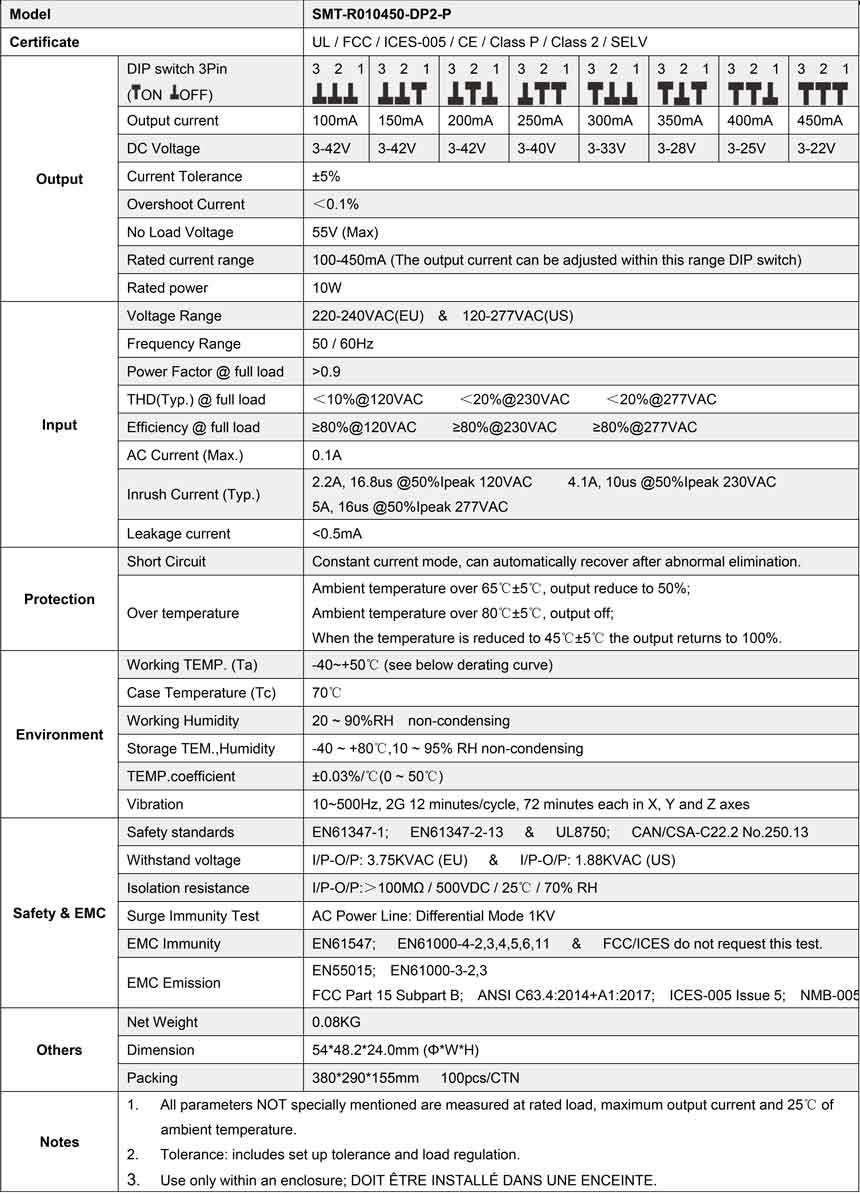

Spécification
 |
 |
 |
 |

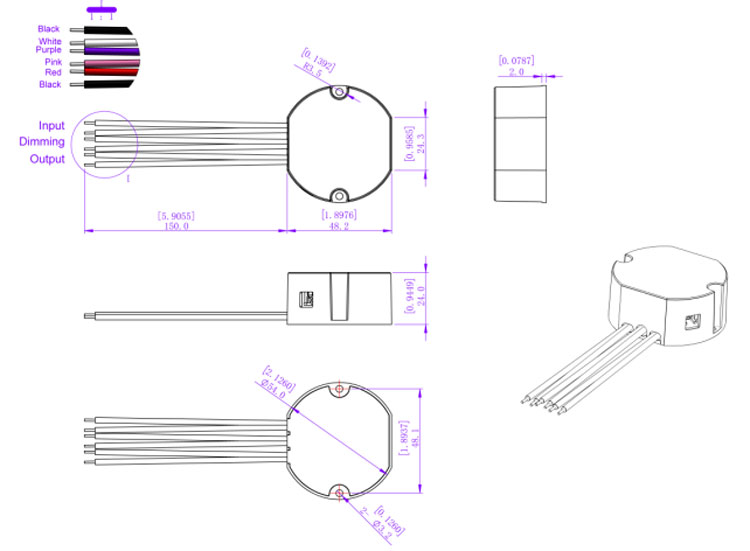

Spécifications mécaniques
Recommandation MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C (rupture) capacité : 6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C (rupture) capacité : 6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C (rupture) capacité : 6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
1. Les quantités ci-dessus de pilotes de LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |
| Fil d'entrée | Noir (L) Blanc (N) (2*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2*22AWG) |
| Fil de gradation | Violet (DMX+) Marron (DMX-) Rose (GND) (3*22AWG) |
Fonctionnement de gradation
Schéma de connexion pour variateur DALI :
Schéma de connexion pour système DALI :
Fonction NFC
 |
 |
 |
 |
|
Application ProNFC |
Appareils portables NFC |
Téléchargement iOS |
Téléchargement Android |
Ajustez légèrement la tension de sortie via NFC.
La tension de sortie peut être lue et écrite par un mobile doté de l'application ProNFC ou par un terminal NFC portable (appareil de lecture et d'écriture NFC : NFC-RW).
à proximité de la zone de signal NFC du pilote de LED à intensité variable.
| niveau de régulation de tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13,0 V | 13,1 V | 13,3 V | 13,5 V |
| 24V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 36V | 36,0 V | 36,2 V | 36,4 V | 36,7 V | 36,9 V | 37,1 V | 37,3 V | 37,6 V | 37,8 V | 38,0 V |
| 48V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50,0 V |
Configurez facilement votre adresse grâce à la technologie NFC.
L'adresse peut être lue et écrite par un mobile doté de l'application Set NFC ou d'un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) à proximité de la zone de signal NFC du pilote de LED à intensité variable.
